Липецкий государственный технический университет
Физико-технологический факультет
Кафедра промышленной теплоэнергетики
ВКР на тему: «Теплоснабжение поселения на 30 тысяч жителей»
Липецк,2020 г.

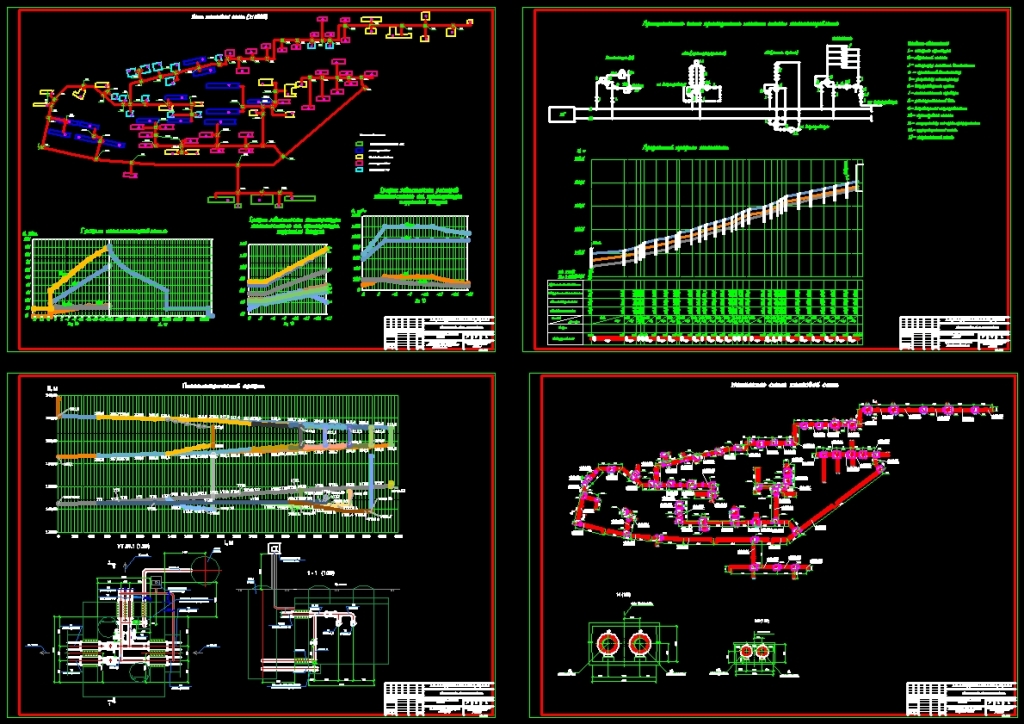

В выпускной квалификационной работе производится разработка си-стемы теплоснабжения поселения в г.Липецк. Производится расчет теп-лопотребления, регулирования отпуска тепла, гидравлический расчет си-стемы теплоснабжения. Построен пьезометрический график для магистра-ли и ответвлений, продольный профиль тепловой сети. Разработан тепло-вой узел сети.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………………..5
1 ИСХОДНЫЕ ДАННЫЕ…………………………………………………..…….6
2 РАСЧЕТ ТЕПЛОПОТРЕБЛЕНИЯ………………………………………….….9
2.1 Определение теплопотребления для жилых и общественных зданий …....9
2.2 Определение теплопотребления для производственных зданий…...…….13
2.3 Расчет годового расхода тепла………………………………………...……17
2.4 Построение графика годового теплопотребления…………………………21
3 РАЗРАБОТКА СХЕМЫ ПРИСОЕДИНЕНИЯ МЕСТНЫХ ТЕПЛОВЫХ НАГРУЗОК………………………………………………………………...…….23
4 РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛА…………………………………….25
4.1 Построение температурных графиков регулирования……………...…….25
4.2 Определение расчетных расходов теплоносителя. Построение графика расходов…………………………………………………………………………..30
5 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ……....35
6 РАЗРАБОТКА ГИДРАВЛИЧЕСКОГО РЕЖИМА И ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА……………………………………...…..45
7 ПОСТРОЕНИЕ ПРОФИЛЯ ТРАССЫ И РАЗРАБОТКА ТЕПЛОВОГО УЗЛА………………………………………………………………………….…..50
8 ВЫБОР ОБОРУДОВАНИЯ ИСТОЧНИКА ТЕПЛОСНАБЖЕНИЯ…..…..55
ЗАКЛЮЧЕНИЕ………………………………………………………………….58
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ……………………………..59
