Теплотехнические решения тепловых сетей МЖК со встроенными помещениями в г. Астана

1. Проект разработан на основании задания на проектирование и исходных данных.
2. Источник теплоснабжения - ТЭЦ.
3. Параметры теплоносителя: Т1=130 °C, Т2=70°C; расчетное давление в трубопроводах 1,6МПа; категория трубопроводов - четвертая.
4. Проектом предусматривается монтаж трубопроводов на предварительно теплогидроизолированные трубы по ГОСТ 30732-2006 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиутерана с защитной оболочкой" , производимые в ТОО "Казахстанский трубный завод" г.Астана, состоящие из:
-стальных электросварных термообработанных труб ГОСТ 10704-91 группа В из стали 20 ГОСТ 10705-80;
-пенополиуретановой тепловой изоляции;
-наружных футеровочных труб ∅315 мм и ∅140 из полиэтилена низкого давления;

Состав: Теплотехнические и конструктивные решения ТС, Спецификация, узлы. Язык документа

Софт: AutoCAD 2015

Каталог / Инженерные системы / Теплоснабжение / Теплотехнические решения тепловых сетей МЖК со встроенными помещениями в г. Астана

Просмотр файлов

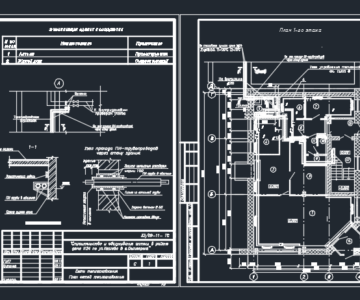

ТС Семейный\1. ТС план с новой съемкой 24.07.2017 на согласование-Model.jpg
ТС Семейный\1. ТС план с новой съемкой 24.07.2017 на согласование.dwg
ТС Семейный\2. РП ТС Семейный Узлы 24.07.2017 ГОТОВО-Model.jpg
ТС Семейный\2. РП ТС Семейный Узлы 24.07.2017 ГОТОВО.dwg
ТС Семейный\3. РП ТС КЖ
ТС Семейный\3. РП ТС КЖ
ТС Семейный
