Тепловые распределительные сети квартала

Пермский национальный исследовательский политехнический университет
Кафедра теплогазоснабжение, вентиляция и водоснабжение, водоотведение
Курсовой проект по дисциплине "Теплоснабжение"
На тему: "Тепловые распределительные сети квартала"
Пермь 2016

Исходные данные для проектирования

Населенный пункт – Киров.
Вариант плана жилого квартала – 9.
Температура в подающем трубопроводе тепловой сети(первый контур) – 110 °С.
Температура в обратном трубопроводе тепловой сети(первый контур) – 70 °С.
Температура в подающем трубопроводе (второй контур-система отопления) – 105 °С.
Располагаемый напор в магистральной камере – 34 м. вод ст.

Содержание

Введение
Исходные данные для проектирования
Расчетная часть:
1. Расчетные тепловые потоки на отопление, вентиляцию и ГВС
1.1. Тепловые потоки на отопление
1.2. Тепловые потоки на венлицию
1.3. Тепловые потоки на горячее водоснабжение
2. Присоединение потребителей теплоты к водяным тепловым сетям
3. Расчет режимов отпуска тепла
4. Разбивка трассы тепловых сетей
5. Определение расчетных расходов сетевой воды
6. Гидравлический расчет тепловых сетей
7. Гидравлическая увязка тепловых сетей
8. Пьезометрические графики тепловых сетей
9. Расчет и подбор оборудования ИТП
9.1. Подбор теплообменных аппаратов
9.2. Подбор насосов
Литература

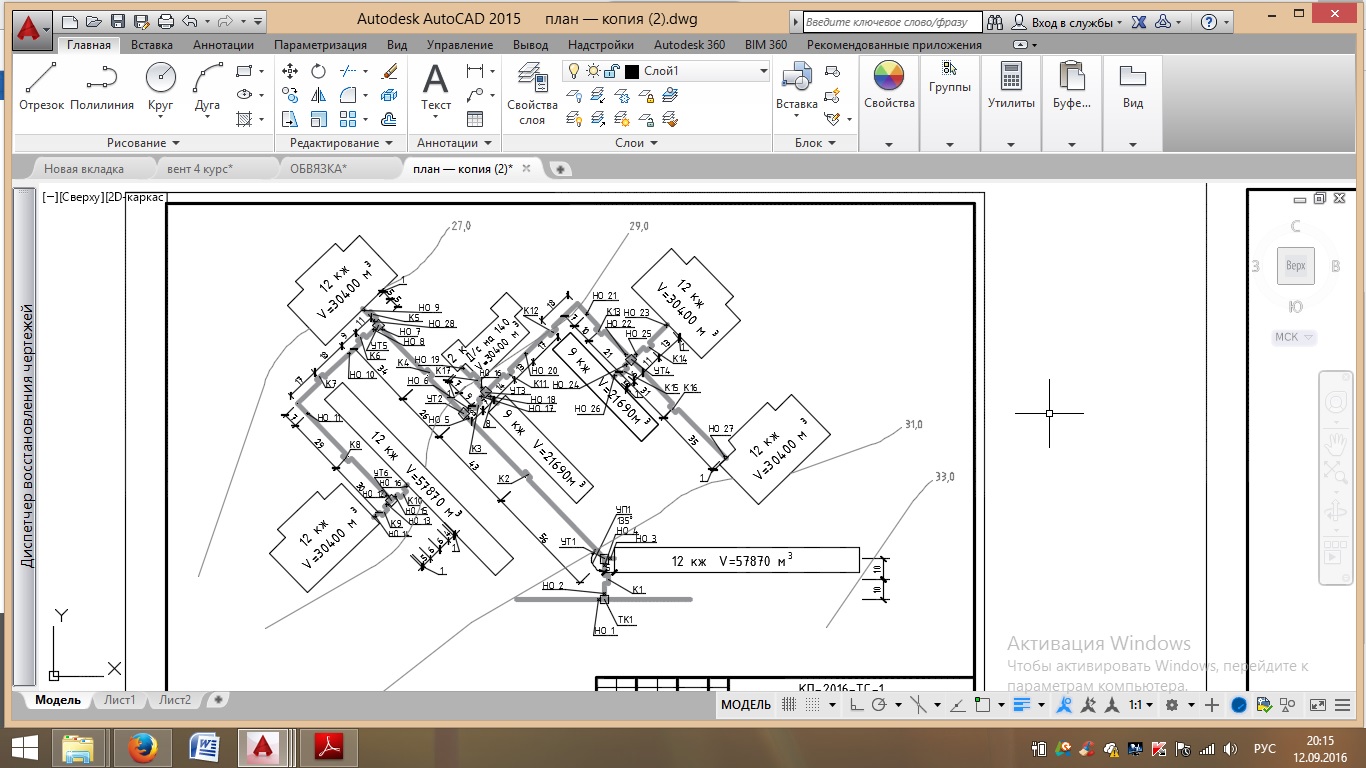

Состав: План теловых сетей, схема тепловых сетей, принципиальная схема ИТП, спецификация оборудования ИТП Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Тепловые распределительные сети квартала

пояснительная.docx
теплосети.dwg
