Тепловая сеть к административному зданию
Объект: "РЕКОНСТРУКЦИЯ И ТЕХНИЧЕСКОЕ ПЕРЕВООРУЖЕНИЕ РЕГИОНАЛЬНОГО ЦЕНТРА МОНИТОРИНГА И РЕГИОНАЛЬНОГО ИНФОРМАЦИОННОГО ЦЕНТРА, Г. МУРМАНСК, МУРМАНСКАЯ ОБЛАСТЬ, Наружные сети теплоснабжения".
В связи с увеличением тепловой нагрузки разработан проект на прокладку новой канальной тепловой сети к реконструируемому зданию.
Канал тепловой сети выполнен из ж/б элементов по серии 3.006.1-8.
Для обеспечения требуемого гидравлического режима и передачи требуемой нагрузки проектом предусмотрено увеличение диаметра трубопровода с ф57мм до ф76х6мм. Трубопроводы выполенены из предизолированых труб ППУ ПЭ 2го типа.
В канале устанавливаются неподвижные опоры Н1..Н2 из предызолированных трубоэлементов со стальным щитом.
Проектом предусматривается устройство системы оперативного диспетчерского контроля тепловой изоляции трубопроводов (ОДК).
Проект прошел ГлавГорЭкспертизу и реализован.

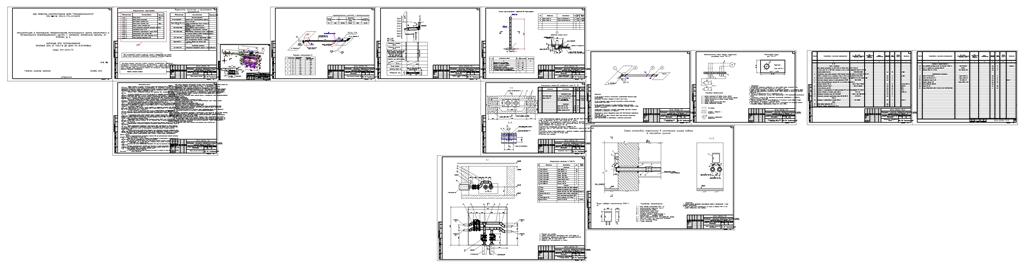

Состав: Титул, ОД, план, схема, профиль, неподвижная опора, раскладка ж/б элементов, узлы трубопроводов. ОДК, спецификация.
Софт: AutoCAD 2007
