Проект тепловых сетей к административному зданию

В состав данного проекта входит:

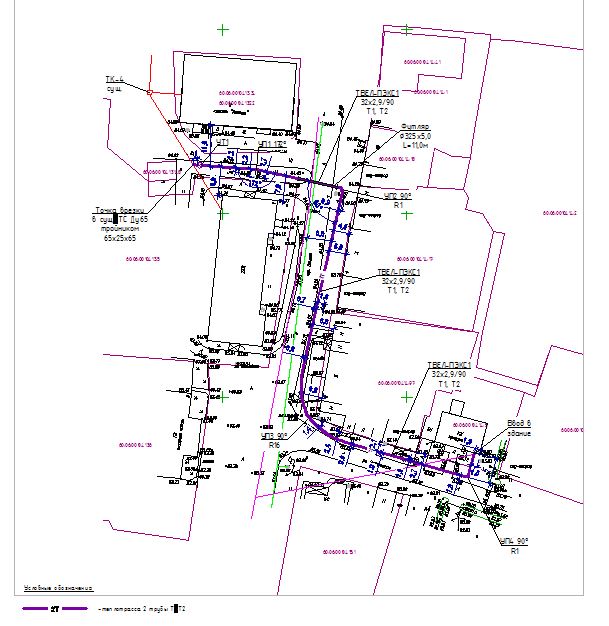

Прокладка тепловых сетей от границы проектирования – участок теплотрассы между ТК-4 и жилым домом (Банный пер. дом№1) на расстоянии 6 м от стены дома. Ду существующей трубы 67мм.
Врезка осуществляется тройниковым ответвлением 76х3,0/32х3,0-20 ГОСТ20295-ППУ1-ПЭ с устройством узла трубопроводов УТ1 с отключающей арматурой.
Метод прокладки тепловых сетей – подземно бесканально открытым способом. При пересечении дороги трубопроводы прокладываются в футляре из стальной трубы с двухслойным покрытием из экструдированного полиэтилена ГОСТ 10705-80 гр.В марка ст.20. ф325х5,0мм.
При подземной прокладке применены трубопроводы ТВЭЛ-ПЭКС-1 32х2,9/90 из сшитого полиэтилена в заводской теплоизоляции пенополиуретаном с защитным покрытием из полиэтилена, с рабочими параметрами Т до95°С (пиковая 110°С), Р до 0,6МПа
