Рабочие чертежи внеплощадочных наружных тепловых сетей

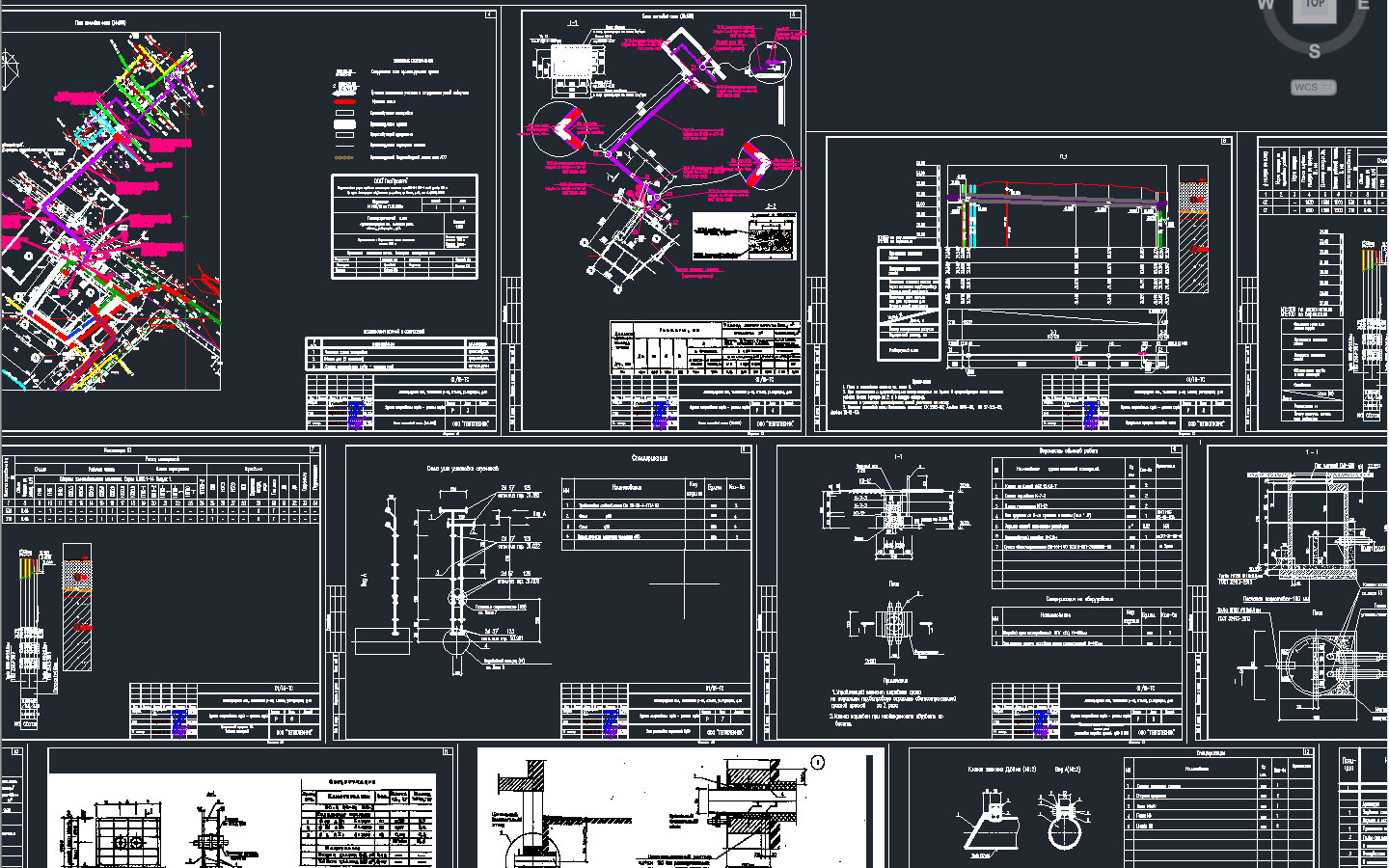

Рабочие чертежи внеплощадочных наружных тепловых сетей объекта: "Здание фитнес центра "
Теплотрасса Здания спортивного клуба - фитнес клуба. Раздел ТС со спецификаций. бес канальная прокладка тепловой сети. наличие сбросной камеры. Запорной бес колодезной арматуры.

Источником теплоснабжения является тепломагистраль.
Присоединение к тепловой сети на основании гидравлического расчета осуществляется от:
транзитной тепломагистрали проходящей в подвале жилого дома, идущей от промежуточной тепловой камеры ТК147. Точкой подключения трубопроводов является трубопроводы Ду150мм тепломагистрали идущие в подвале жилого дома.
Теплоноситель - вода с параметрами 105- 75 С.
Максимальное давление в сети присоединения Н=61.18 м.в.ст.;
температурный график - Т1=95 C, Т2= 70 C. В летний период Т1=70 C, Т2= 40 C
Для горячего водоснабжения - открытый водоразбор Т = 60 C.
Расчетная температура наружного воздуха наиболее холодной пятидневки -26 C.
Средняя температура наружного воздуха в отопительном сезоне - 2,4 C.

Состав: Полный раздел ТС со спецификаций Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Рабочие чертежи внеплощадочных наружных тепловых сетей

Р ТС_01.dwg
