Тепловые сети. РП. Бесканальная прокладка

Данным проектом разработаны чертежи теплоснабжения от УТ4 (ранее запроектированой) до УТ9 расположенных по адресу: Московская область, Красногорский муниципальный район.
Схема теплоснабжения - закрытая, независимая.
Параметры теплоносителя 115 -70°С.
Располагаемые напоры в газовой котельной:
в подающем трубопроводе - 80м.в.ст.
в обратном трубопроводе - 40м.в.ст.
Теплоснабжение объектов осуществляется от строящейся газовой котельной установленной тепловой мощностью 58,7 МВт (2-й этап строительства), расположенной по адресу: Московская область, Красногорский муниципальный район, пос. Отрадное, д.31.
Прокладка трубопроводов предусмотрена подземная бесканальная в изоляции из пенополиуретана (ППУ) заводского изготовления по ГОСТ 30732-2006 с применением системы ОДК, качество всех предизолированных труб должно быть подтверждено сертификатами заводов-изготовителей.
Прокладка трубопроводов теплосети предусмотренна с минимально возможным заглублением трубопроводов, с расположением их преимущественно над инженерными коммуникациями.
Прокладку трубопроводов теплосетей под дорогами и проездами, площадками и тротуарами с усовершенствованным покрытием принята по наименьшему расстоянию, в железобетонных каналах.
Теплотрасса запроектирована из труб стальных по ГОСТ 20295-85* из стали 17Г1С ГОСТ 19281-89*.
Диаметры трубопроводов 2∅325х7, 2∅273х7

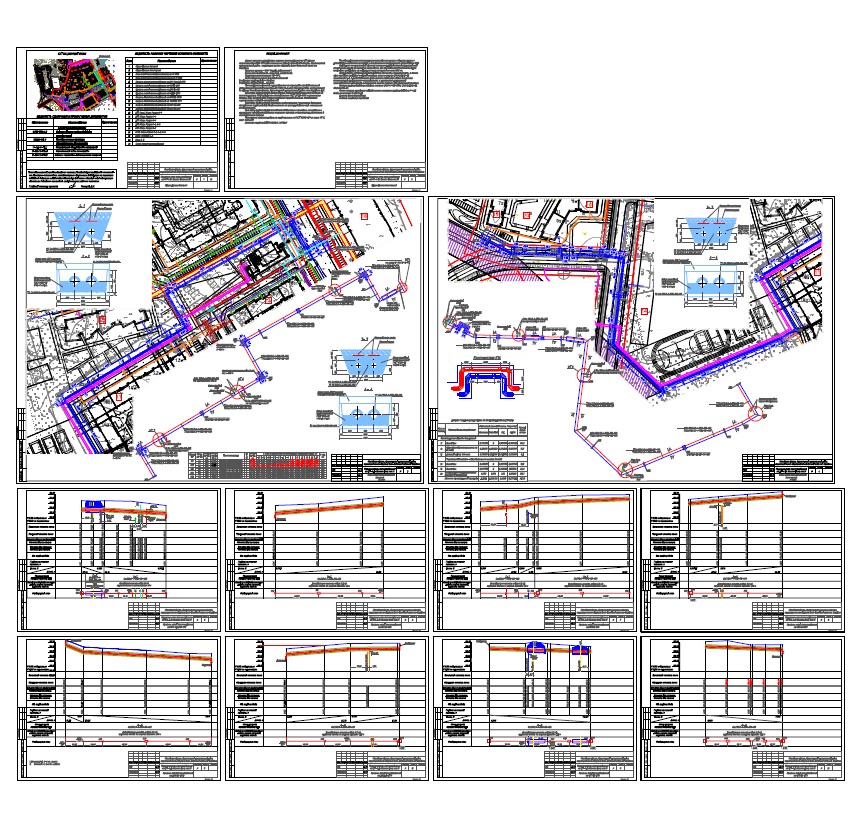

Состав: Полный рабочий проект. Общие данные. Планы. Схема. Профили. Деталировки узловых точек. Спецификация Язык документа

Софт: AutoCAD 2012
