Технологическая карта на прокладку участка тепловой сети

Нижегородский государственный архитектурно-строительный университет
Кафедра Технологии строительного производства
Курсовой проект по дисциплине "Технология строительных процессов"
На тему: Технологическая карта на прокладку участка тепловой сети
Нижний Новгород 2026

Назначение карты: подача горячей воды для отопительных целей
Конструктивная характеристика тепловой сети:
- тип прокладки: бесканальная;
- длины трубопроводов по захваткам L_1 = 2350 м; L_2 = 950 м;
- диаметры труб d_{y1} = 400 мм, d_{y2} = 400 мм;
- уклоны трубопроводов i_1 = 0,002, i_2 = 0,002.
Характеристика строительной площадки:
- геологические условия: вид грунта – растительный;
- расстояние транспортировки избыточного грунта 3,7 км.
Условия и особенности производства работ:
- природно-климатические условия: летний период;
- трубы поступают изолированными длиной по 10,0 м;
- стыки труб покрываются двумя слоями изоляции на битумной мастике и соответствующими теплоизоляционными скорлупами;
- в точках А, Б, В располагаются щитовые неподвижные опоры.
Состав видов работ разрабатываемого проекта:
1. Механическая разработка грунта навымет;
2. Механическая разработка грунта в транспорт;

3. Ручная разработка грунта;
4. Отвозка избыточного грунта;
5. Сборка труб в плети на берме, проверка швов;
6. Сварка поворотных стыков на берме;
7. Сварка неповоротных стыков на берме;
8. Опускание труб в траншею;
9. Сварка неповоротных стыков в траншеи;
10. Предварительное испытание трубопровода;
11. Изоляция стыков труб;
12. Обратная засыпка траншеи;
13. Окончательное испытание трубопровода;
14. Планировка трассы.

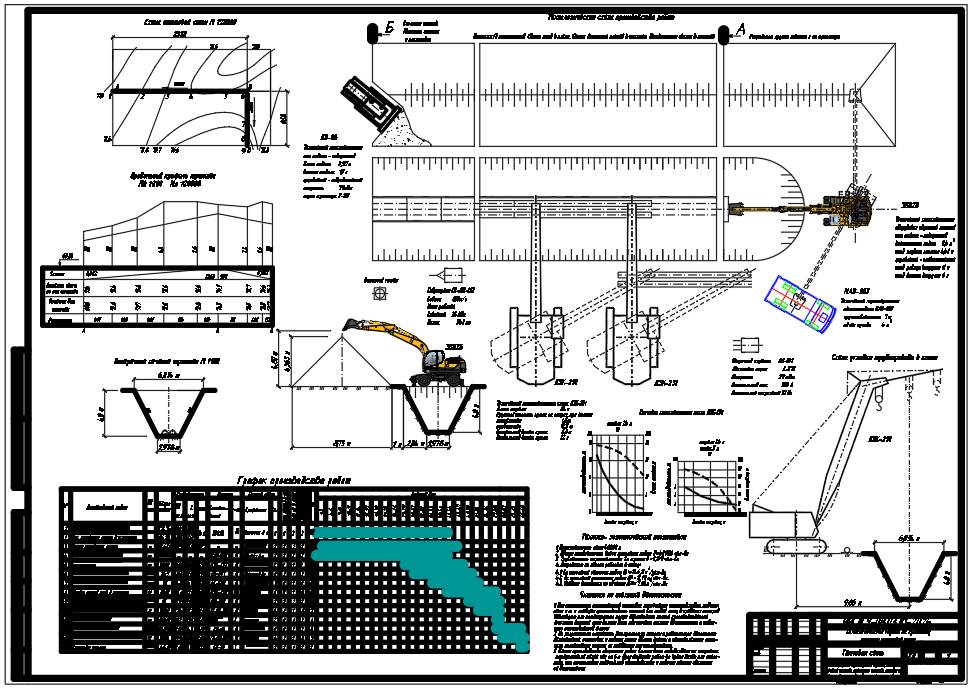

Работа состоит из чертежа формата А1, пояснительной записки на 46 страниц и расчета расходов в формате excel.

Содержание ПЗ
1. Область применения………………………………………………………..3
1.1 Построение продольного профиля и поперечного сечения траншеи......5
2. Определение объемов строительных и монтажных работ……………….6
2.1 Определение объемов земляных работ………………………………...…6
2.2 Определение объемов работ по сварке стыков трубопроводов……….17
3 Организация и технология строительного производства……………….20
3.1 Технологическая схема производства работ……………………………20
3.2 Методы производства работ……………………………………………..20
3.3 Выбор комплекта машин для производства земляных работ………….20
4 Определение трудоемкости строительных и монтажных работ……….30
4.1 Расчет потребности машино-смен автосамосвала на отвозку избыточного грунта……………………………………………………….30
4.2 График производства работ……………………………………………...34
4.3 График работы машин и механизмов……………………………………37
5 Материально-технические ресурсы………………………………………38
6 Технико-экономические показатели……………………………………..42
7 Основные положения техники безопасности……………………………43
7.1 Организация строительной площадки участков работ и рабочих мест.43
7.2 Земляные работы……………………………………………………...…..43
7.3 Монтажные работы………………………………………………...……..44
7.4 Электросварочные работы……………………………………………….44
7.5 Транспортные работы………………………………………………….....44
7.6 Эксплуатация строительных машин…………………………………….45
7.7 Изоляционные работы……………………………………………………45
7.8 Испытания оборудования…………………………………….…………..45
8 Список литературы………………………………………………….…….46
