Технологическая карта земляных работ

Сибирский федеральный университет
Инженерно-строительный институт
Кафедра строительных материалов и технологий строительства
Курсовая работа по дисциплине "Технологические процессы в строительстве"
На тему: "Технологическая карта земляных работ"
Красноярск 2018

Исходные данные: Вариант 10
1. Строительство участка канальной тепловой сети;
2. Время строительства – лето;
3. Вид грунта – суглинок легкий (коэффициент начального разрыхления = 1,18; коэффициент остаточного разрыхления = 1,03);
4. Район строительства г. Москва ; Глубина промерзания = 1,4 м;
5. Канал КЛ 90-45; ширина траншеи понизу = 2,55 м; ширина Е = 1150 мм; Высота H = 630 мм; длина траншеи 1200 м.
6. Сборные железобетонные камеры; наружные размеры = (3,26 х 3,26); высота наружная =2,31 м; высота внутренняя = 2 м; количество камер = 2;
7. Количество дренажных колодцев =6;
8. Трубы: стальные электросварные по ГОСТ 8696-74 длина трубы 10 метров. Dн=108 мм, масса 1 метра трубы = 12,26 кг
Вариант 10
1. Строительство участка канальной тепловой сети;
2. Время строительства – лето;
3. Вид грунта – суглинок легкий (коэффициент начального разрыхления = 1,18; коэффициент остаточного разрыхления = 1,03);
4. Район строительства г. Москва ; Глубина промерзания = 1,4 м;
5. Канал КЛ 90-45; ширина траншеи понизу = 2,55 м; ширина Е = 1150 мм; Высота H = 630 мм; длина траншеи 1200 м.
6. Сборные железобетонные камеры; наружные размеры = (3,26 х 3,26); высота наружная =2,31 м; высота внутренняя = 2 м; количество камер = 2;
7. Количество дренажных колодцев =6;
8. Трубы: стальные электросварные по ГОСТ 8696-74 длина трубы 10 метров. Dн=108 мм, масса 1 метра трубы = 12,26 кг

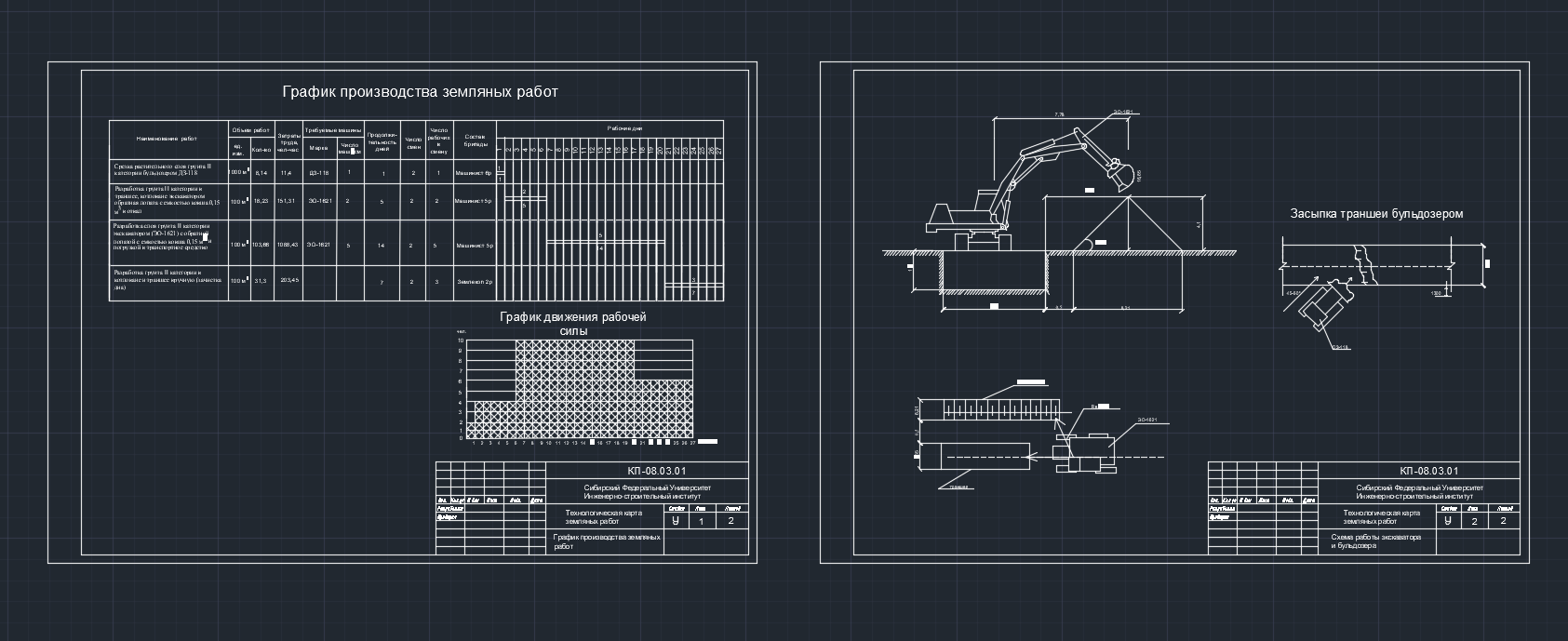

В данной работе рассматривается расчет и оформление технологической карты земляных работ. Графическая часть содержит график производства земляных работ, график движения рабочей силы, а так же схемы забоя экскаватора и срезки грунта бульдозером.

Содержание
Исходные данные 3
Введение 4
1.Технология земляных работ 5
2.Способы разработки грунта 5
3.Способы уплотнения грунта 7
4.Расчет объемов земляных работ 8
4.1 Определение размеров траншей и котлованов 8
4.2 Определение объемов работ по разработке грунта в котловане и траншее...................................................................................................................11
4.3 Определение объемов работ по срезке растительного слоя грунта с котлована и траншеи.............................................................................................13
4.4 Определение объемов работ по зачистке дна котлована и траншеи..................................................................................................................14
4.5 Определение объемов работ по разработке грунта в котловане и траншее экскаватором с погрузкой в транспортные средства.........................................15
4.6 Определение объемов работ по разработке грунта в котловане и траншее экскаватором с выгрузкой в отвал.......................................................................17
4.7 Определение объема грунта обратной засыпки...................................................................................................................18
4.8 Составление ведомости объемов земляных работ.......................................................................................................................19
5.Выбор комплекта машин для производства земляных работ........................19
6 Выбор монтажных кранов.................................................................................24
7 Техника безопасности при производстве земляных работ............................26
Список использованных источников 28
Приложение А……………………………………………………………………30

Состав: Пояснительная записка, График производства земляных работ, График движения рабочей силы, Схема работы экскаватора и бульдозера Язык документа

Софт: AutoCAD 2016

Файлы:
записка.docx
чертеж.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
