Национальный Исследовательский Университет Московский Государственный Строительный Университет Кафедра технологии и организации строительного производства
Курсовой проект по дисциплине "Технологические процессы в строительстве"

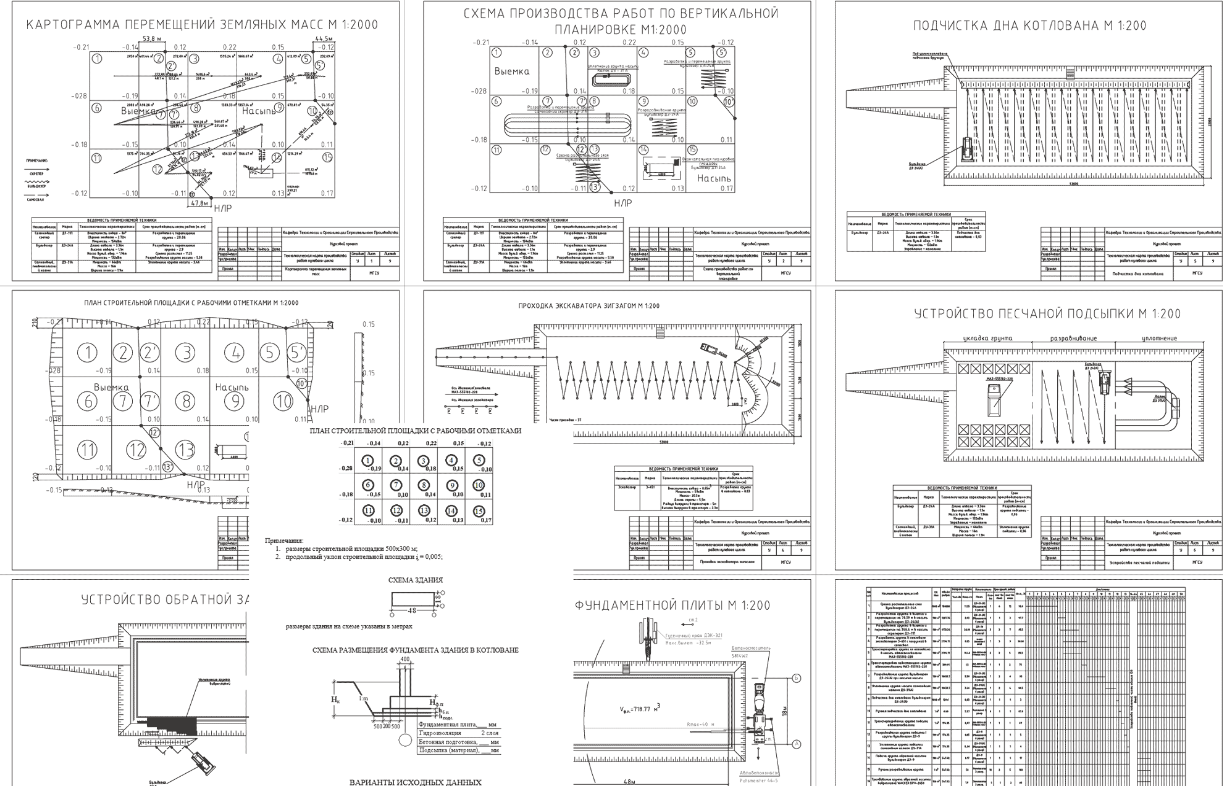

На тему: Технологическая карта на земляные работы
Москва 2022
1. размеры строительной площадки 500х300 м (форма котлована - прямоугольник);
2. продольный уклон строительной площадки i = 0,005;
Грунт - песок
Глубина котлована составляет 2,5 м
Высота фундаментной плиты - 0,75 м
Высота бетонной подготовки - 0,15 м
Расстояние до карьера - 15 км
В ходе выполнения были подобраны машины:
2 варианта бульдозера (для сравнения) в соответствии с ЕНИРом
1 вариант самоходного скрепера в соответствии с ЕНИРом
1 вариант экскаватора в соответствии с ЕНИРом
Содержание
• Введение………………………………………………………………………….4
• Исходные данные………………………………………………………………..5
• Основная часть……………………………………………………………...…....7
o Определение положения линии нулевых работ…………………….…..7
o Определение объёмов работ по вертикальной планировке…….………9
o Определение объёмов земляных масс при разработке котлована…….14
o Определение геометрического объёма грунта в котловане…………...16
o Определение геометрического объёма грунта пандуса (съезда)……..17
o Определение общего объёма грунта в котловане……………………...17
o Определение объёма грунта обратной засыпки………………………..17
o Составление сводного баланса………………………………………….18
o Распределение грунта в котловане……………………………………..19
o Распределение земляных масс на площадке, составление картограммы перемещения земляных масс……………………………………………20
o Определение средней дальности перемещения грунта………………..21
o Выбор материально – технических ресурсов…………………………..22
o Машины для вертикальной планировки строительной площадки……22
o Машины для разработки грунта в котловане…………………………..26
o Выбор автосамосвалов для транспортирования грунта……………….26
o Технологическая карта на земляные работы…………………………..29
o Область применения…………………………………………………….29
o Технология и организация производства работ……………………….29
o Работы по вертикальной планировке строительной площадки……….30
o Разработка грунта в котловане………………………………………….30
o Обратная засыпка пазух котлована……………………………………..31
o Требования к качеству и приемке работ………………………………..32
o Материальные и технические ресурсы…………………………………40
o Калькуляция затрат труда и машинного времени (табл.15)…………..45
o Техника безопасности…………………………………………………...47
o Технико – экономические показатели………………………………….49
o Информационные ресурсы……………………………………………...50
