Проектом предусматривается подземная прокладка теплосети в 2х непроходных каналах и частично по тех подпольям жилого дома и детского сада. Компенсация тепловых удлинений трубопроводов предусмотрен опусками и углами поворота трассы.
В низших и высших точках тепловой сети предусмотрена арматура для выпуска воды и воздуха. Спуск воды предусмотрен в приямок тепловой камеры, далее самотеком в дренажный колодец с последующей откачкой передвижными насосами и вывозом спецмашинами.
Тепловые нагрузки здания детского сада:
отопление 83050 Вт
вентиляция 48000 Вт
ГВС 142470 Вт.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Проект тепловых сетей от ЦТП до детсада

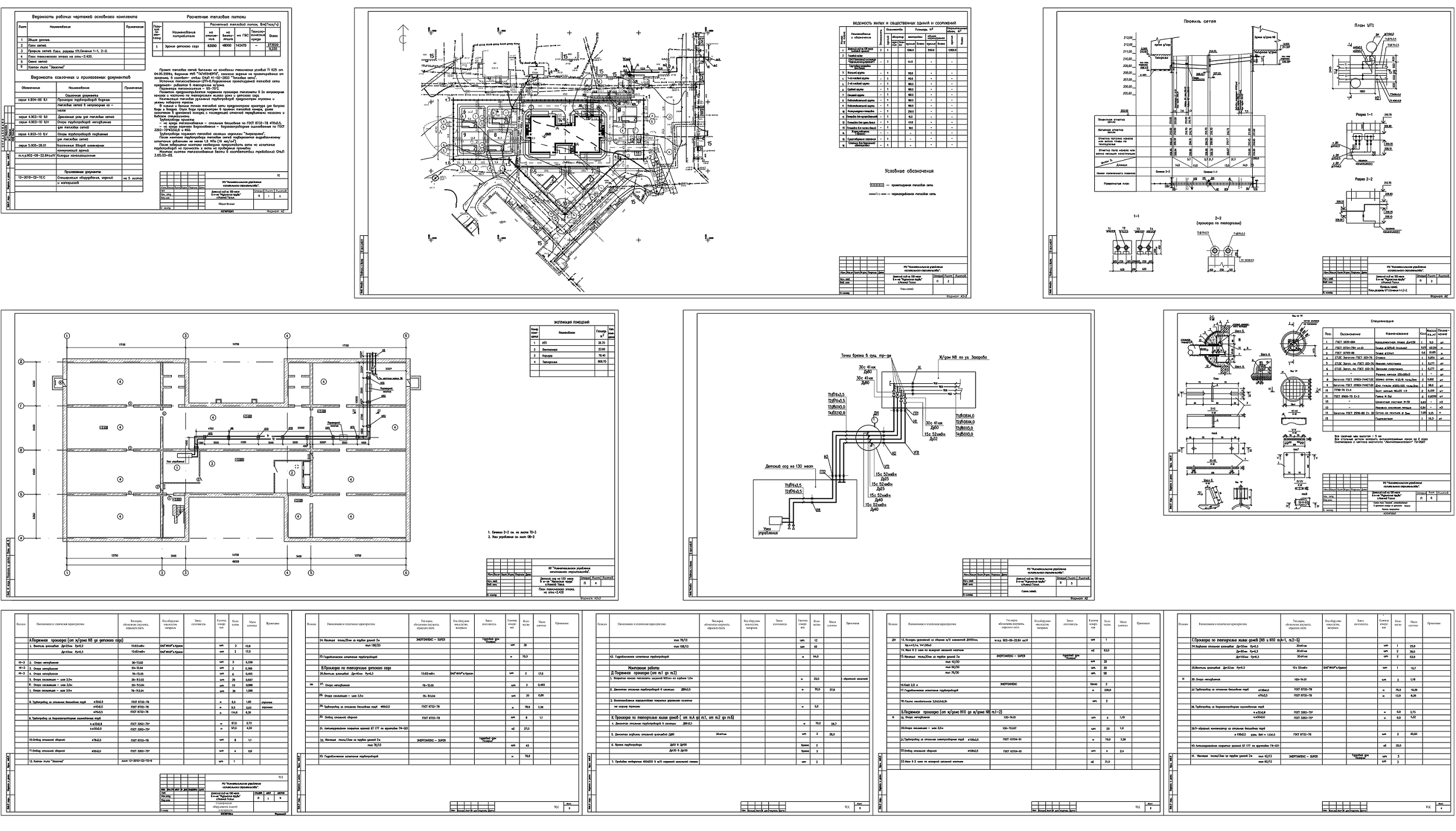

Проект тепловых сетей от ЦТП до детсада
0
0
1278
5
0
50
Детский сад
план сетей
Профиль
схема сетей
тепловые сети
теплопровод
Теплоснабжение
теплотрасса
ТС
ЦТП
Автор
sergei
Дата
01.10.2018
Язык
Русский
Состав
раздел ТС (тепловые сети)
Софт
AutoCAD 2014
Как открыть?
Содержимое архива
-
Проект тепловых сетей от ЦТП до детсада.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
