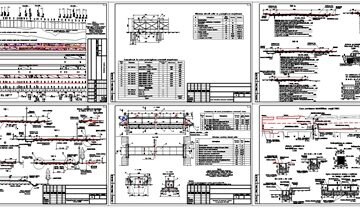

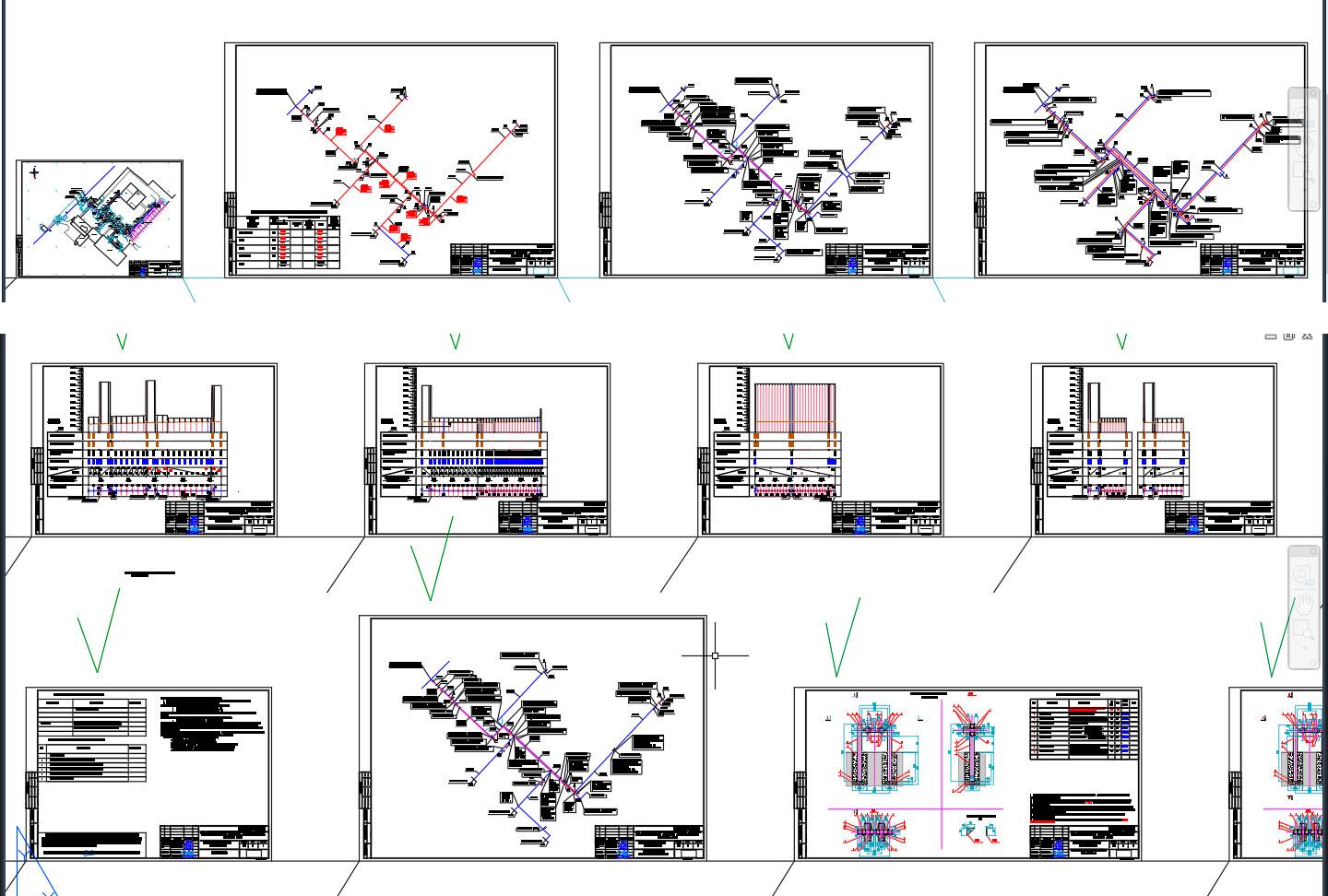

Рабочий проект Капитальный ремонт тепловых сетей университет

"НАО "Карагандинский университет имени академика Е.А. Букетова", расположенного по адресу: г. Караганда, р-н имени Казыбек Би, ул. Муканова, ст-е 41/1"
1. Рабочий проект "Капитальный ремонт тепловых сетей Карагандинский университет имени академика Е. А. Букетова. Учебный корпус №6, гараж, складские помещения НАО. г. Караганда, ул. Муканова, строение 41/1. " (основная магистраль, ответвления в здания) разработан на основании задания на проектирование, выданного в соответствии с требованиями СП РК 4.02-04-2003, СНиП РК 2.04.01-2001, СНиП 3.05.03-85, МСН 4.02-02-2004, и Технических условий №14-601 от 18 мая 2022 года, выданный ТОО "Теплотранзит Караганда".
- Источник теплоснабжения - ТЭЦ-3. Тепломагистраль Юго-Восточного района. ТОО "Теплотранзит Караганда".
- Точка подключения - ТК-52ЮВ, от тепловой сети на участке от точки "А" до точки "В", около ближайшей неподвижной (см. схему).
- В качестве теплоносителя предусмотрена - вода.
- Расчётная температура наружного воздуха - -28,9°С;
- Расчётный температурный график для определения компенсации температурных удлинений t°C - 150°С/70°С.
- Расчётный температурный график теплосети - 120°С/70°С.
Настоящим проектом предусмотрена замена труб, в соответствии с существующими диаметрами, основной магистрали от точки подключения до теплового пункта ∅133х4,0 мм., от теплового пункта до зданий: склада,
лаборатории, учебного корпуса, и гаража диаметрами соответственно ∅32х3,0 мм., ∅57х3,0 мм., ∅100х4,0 мм.,
∅57х3,0 мм., и отсекающей запорной арматурой ∅125 мм., ∅50 мм., ∅32 мм., ∅100 мм.
1. Для труб тепловых сетей, патрубков осевых СК и СКУ и других элементов применяются электросварные
и бесшовные трубы. В регионах с расчетной температурой наружного воздуха до t= минус 40°С из следующих марок стали: 17ГС, 17Г1С, 17Г1СУ, допускается применение труб из стали марки 09Г2С. Трубы приняты стальные электросварные из стали группы В по ГОСТ 10704-91.

4. Для изготовления отводов, тройников, переходов, патрубков компенсаторов применение спирально шовных труб, не допускаются.
5. Отсекающие шаровые краны на врезке ∅125 мм - 2 шт., один кран принят под приварку, второй фланцевый запорно-регулирующий Naval, отсекающие краны ∅100 мм., ∅50; ∅32 мм., запорные арматуры спускные, сливные, начиная с шаровых кранов ∅50 мм по ∅15 мм., приняты краны приварные из стали 09Г2С, допускается замена марки запорных арматур при соответствии заданным параметрам и необходимо предварительно согласовать с автором проекта.
6. Расчеты стальных труб и соединительных деталей тепловых сетей на прочность произведены по номинальным допускаемым напряжениям и выполнен в программе СТАРТ версия 04.76R3. Материалы должны приобретаться и изготавливаться по спецификации, без отклонений от размеров и видов изделий.
7. Тепловая изоляция принята по нормированной плотности теплового потока. Теплоизоляцию трубопровода выполнить МПБ-БСТВ по ГОСТ 21880-2011, ТУ5769-008-09740968-2015, имеющий в своей основе прошивной мат из супертонкого базальтового волокна с коэффициентом теплопроводности при температуре (22+5) = 0,0335: при температуре (125+5) = 0,046. Поверх базальтового мата применить один слой теплоизоляционной стеклоткани. Покрытие изоляции выполнить из оцинкованной листовой стали по ГОСТ 14918-80, толщиной 0,5 мм для труб ∅32х3,0 мм - ∅133х4,0 мм,. Тепло гидроизоляция сварных стыков на трассе производится после гидравлического испытания этого участка на прочность и плотность.
8. Монтаж трубопровода выполнить надземным способом на опорах. Существующие несущие конструкции под подвижные (скользящие) опоры по проекту демонтажу и замене не подлежат. Проектом предусмотрена демонтаж и монтаж неподвижных опор. Неподвижные опоры устанавливать строго по плану, места установки определены расчётом в программе СТАРТ.
9. Тепловые удлинения компенсируются углами поворотов трубопроводов теплосети и П-образными компенсаторами (арками).
10. Опорожнение трубопроводов предусмотрено сливными кранами в дренажные колодцы .
11. Монтаж трубопроводов вести в соответствии с требованиями РТМ-1с- 81 "Руководящие технические материалы по сварке при монтаже оборудования тепловых электростанций".
12. Необходимо обязательно выполнить промывку и дезинфекцию тепловых сетей.
13. Выполнить опрессовку тепловых сетей, и составить Акт испытаний на механическую и гидравлическую плотность системы, согласно РД 34 РК.20.519-05 "Методические указания по испытаниям водяных тепловых сетей на гидравлические потери."
14. Перечень документов при приёмке систем:
- Акт скрытых работ на покраску, изоляцию труб, и на другие скрытые работы;
- Акт на промывку и дезинфекцию трубопровода;
- Акт испытаний на механическую и гидравлическую плотность системы.
