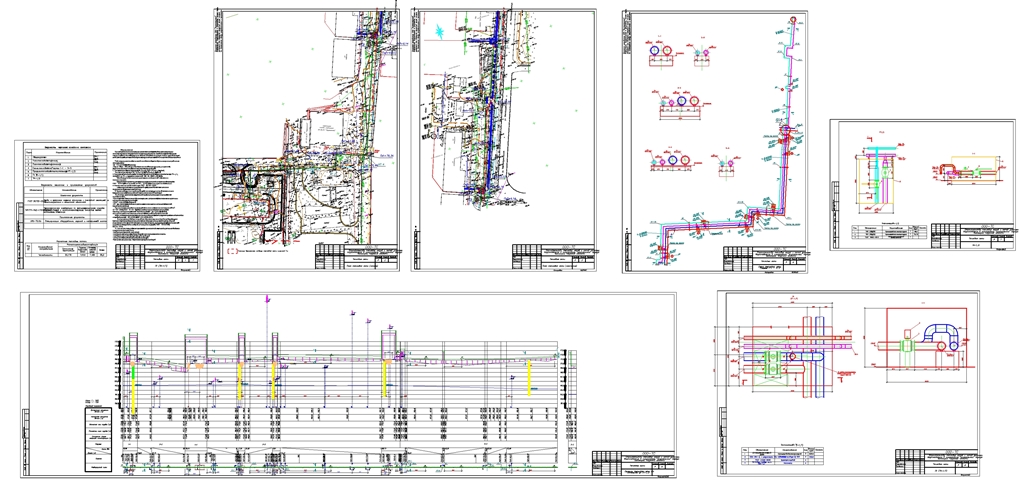

Проект тепловой сети Ду500

Проект тепловой сети совместно с сетями горячего водоснабжения. Рабочий проект

Общие указания
Принятые технологические решения соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм и требований, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Рабочая документация выполнена в соответствии с действующими нормами, правилами и стандартами:
-СП 124.13330.2012 Тепловые сети;
- Серия 03, вып. 67 Руководство по безопасности "Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов"
1. Температурный график теплосети Т1/Т2=95/70ºС, Р1/Р2=6,0/2,0 кгс/см2.
Температурный график ГВС Т3/Т4=70/50ºС, Р3/Р4=5,0/2,0 кгс/см2.

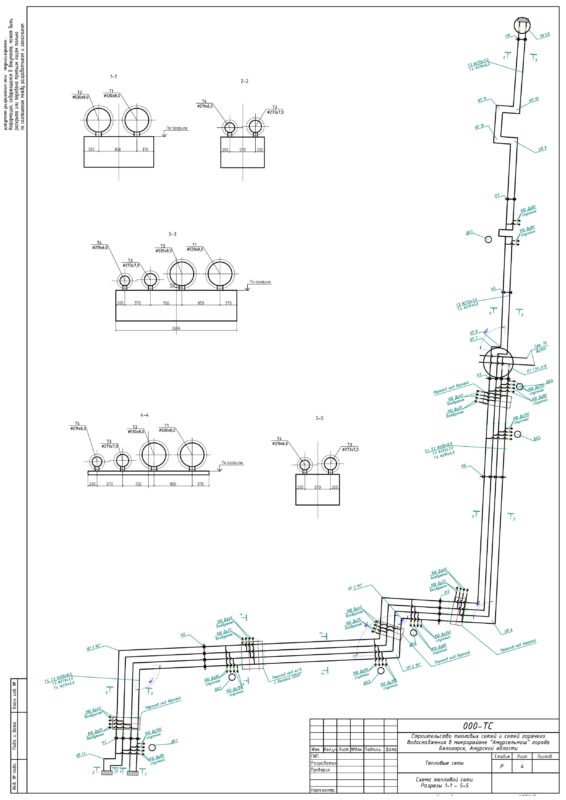

2. Прокладка трубопроводов тепловой сети проектируется от здания котельной до ТК-1/1, сетей ГВС до ТК-1/2, надземно согласно ТУ №1-8-3165 от 11.08.2022 и ТЗ.
3. Тепловые удлинения компенсируются углами поворотов и П-образними компенсаторами.
4. Тепловые сети проектируется из стальных электросварных прямошовных труб по ГОСТ 10704-91 гр. В из стали 20С по ГОСТ 10705-80 в пенополиуретановой изоляции с покрытием из оцинкованной стали по ГОСТ 30732-2020.
5. Антикоррозийная защита трубопроводов, осуществляется комплексным полиуретановым покрытием «Вектор».
6. Удаление воздуха из трубопроводов теплосети предусматривается с помощью воздушных кранов, размещаемых в верхних точках трубопроводов.
10. Монтаж и изготовление трубопроводов и строительных конструкций вести в соответствии с:
- Руководство по безопасности "Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов".
- СНиП 3.05.03-85 "Тепловые сети"
- СП 68.13330.2017 "Приемка в эксплуатацию законченных строительством объектов. Основные положения".
При монтаже, приемке выполнять требования техники безопасности согласно СНиП 12-03-2001, ч.1, СНиП 12-04-2002, ч.2 "Техника безопасности в строительстве".
Приемку и эксплуатацию вести в соответствии со СП 68.13330.2017 "Приемка в эксплуатацию законченных строительством объектов. Основные положения".
Меры по охране окружающей среды при производстве работ предусмотреть в соответствии с требованиями СП 48.13330.2019 и СП 124.13330.2012.
Контроль качества сварочных работ и сварных соединений трубопроводов следует выполнять путем проверки сплошности стыков неразрушающими методами контроля: радиографическим (рентгеновским или гамма-лучами) или ультразвуковой дефектоскопией в соответствии с требованиями Правил Госгортехнадзора РФ, ГОСТ 75125-82, ГОСТ 55724-2013.
11. При строительстве теплотрассы необходимо составить акты освидетельствования на следующие скрытые работы:
- правильность уклонов и гибки труб;
- проведение испытаний трубопроводов на прочность и герметичность;
- проведение промывки (продувки) трубопроводов;
- устройство тепловой изоляции трубопроводов;
- выполнение подвижных,и "мертвых" опор трубопроводов.
