Модернизация ЦТП

Модернизация оборудования центрального теплового пункта.
Производится замена
- кожухотрубных теплообменников для приготовления горячей воды на пластинчатые;
- замена группы повысительных насосов;
- замена группы циркуляционных насосов;
- замена группы корректирующих насосов.

Исходные данные
1. Источник теплоснабжения РТС ТЭЦ.
2. Узел присоединения - ввод трубопроводов теплоснабжения в здание ЦТП.
3. Расчетная температура наружного воздуха для проектирования систем отопления -tно=-24°С.
4. Система теплоснабжения жилых домов подключённых от ЦТП закрытая, регулирование отпуска теплоты производится на ЦТП по дерективному графику качественного регулирования для системы отопления и количественного регулирования для системы ГВС.
Общие указания
1. Техническим заданием настоящего проекта предусматривается модернизация центрального теплового пункта, расположенного в существующем, отдельно стоящем здании. Здание ЦТП соответствует всем необходимым действующим нормам и правилам. ЦТП-26 относится ко II категории потребителей теплоты по надёжности теплоснабжения.
2. Настоящим разделом предусматривается:
2.1. Замена существующего кожухотрубного водоводяного подогревателя ПВ1-325х4 состоящего из 8 секций на два разборных пластинчатых теплообменника. Подключение проектируемых теплообменников осуществляется по независимой двухступенчатой смешанной схеме. Теплообменники пластинчатые рассчитаны на суммарную мощность 4,913 МВт (4,2242 Гкал/ч), присоединительные патрубки Ду 150;
2.3. замена циркуляционных насосов системы ГВС К 45/30а (Q=32 м3/час, Н=25 м, N=4,0 кВт);
2.4. замена корректирующих насосов DAB CP-G 65-4700/A/BAQE/11 (Q/ном.=30-84 м3/час, Нном.=32-46 м. вод. ст., N=11 кВт.);
2.5. замена узла ввода тепловой сети;
2.8. замена общего узла учёта тепловой энергии;
2.9. устройство узла учёта системы ГВС;
2.10. замена регулятора температуры системы ГВС;
2.11. замена запорной арматуры на:
- насосном оборудовании системы ГВС;
- теплообменниках;
- на вводах трубопроводов систем отопления, ГВС.

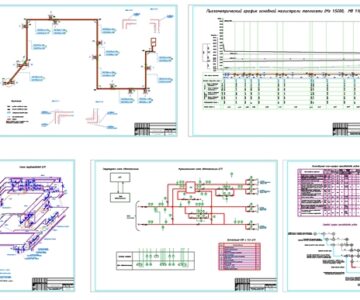

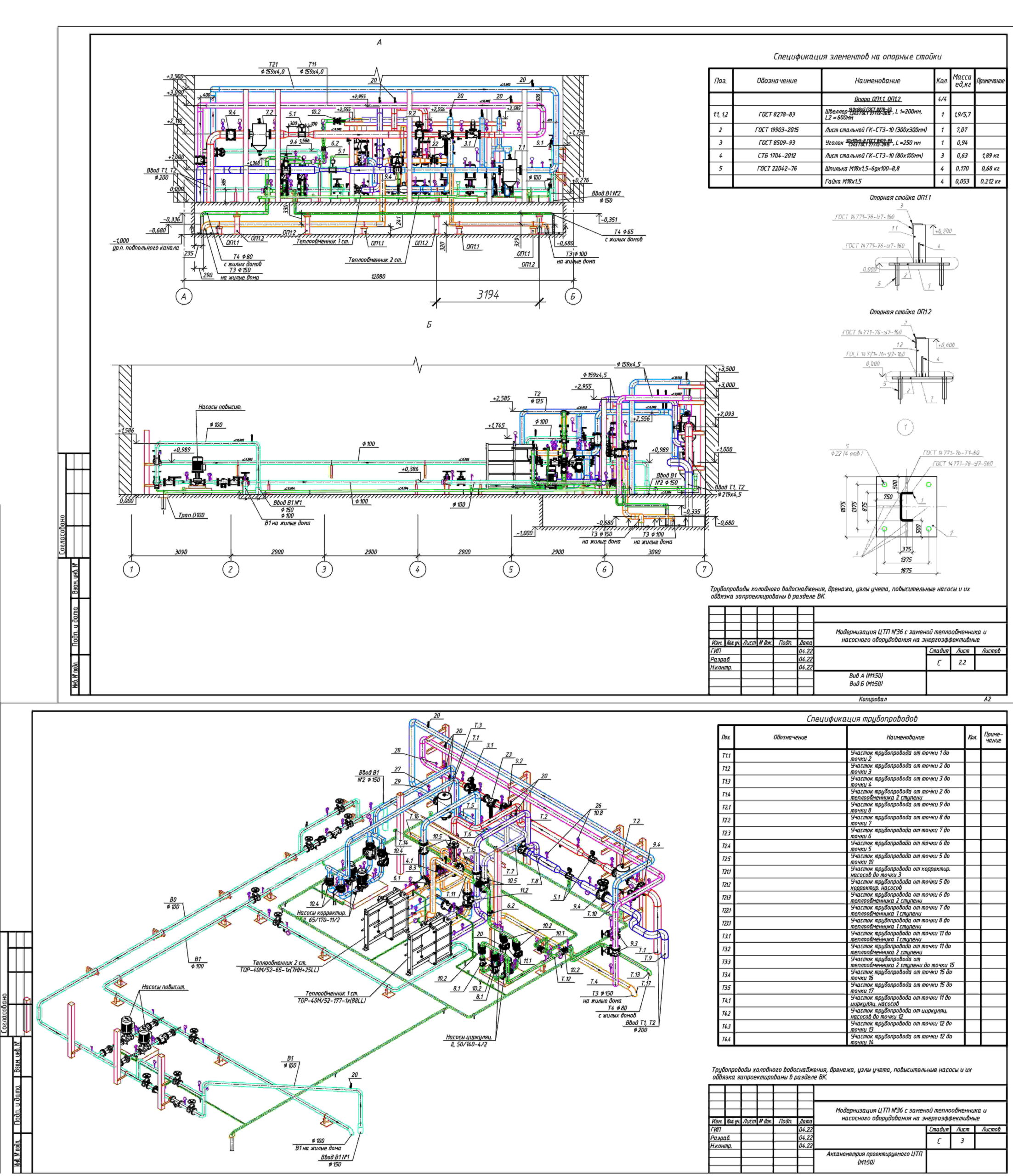

2.12. замена трубопроводов;
2.13. замена приборов КИПиА;
2.14. замена тепловой изоляции оборудования и трубопроводов.
3. В ЦТП слив дренажных вод осуществляется в проектируемый трап, соединенный с канализацией.
4. Монтаж и испытание трубопроводов производить в соответствии с СН 4.02.01-2019 и СП 1.03.02-2020.
5. На всех трубопроводах должны быть установлены маркировочные таблички и надписи в соответствии с ГОСТ 14202-69. Трубопроводы, запорная арматура, фланцевые соединения, водоподогреватели должны иметь тепловую изоляцию.
6. Для монтажа трубопроводов тепловой сети и системы отопления используются стальные трубы
по ГОСТ 10704-91 и ГОСТ 3262-75. Для монтажа трубопроводов ГВС и холодной воды - оцинкованные трубы по ГОСТ 3262-75. Трубы из стали обыкновенного качества марки СтЗсп., изготовленные по группе В ГОСТ 10705-80.
7. Горизонтальные участки трубопроводов прокладывать с уклоном не менее 0,002 в сторону движения среды. Дренажные трубопроводы прокладывать по бетонному полу на КТР к дренажному приямку
В низших точках трубопроводов каждой из систем либо на отдельных участках устанавливаются дренажные краны (краны шаровые муфтовые Ру1,6 МПа, Т=150°С) диаметром Ду25 мм. В высших точках каждой из систем либо на отдельных участках устанавливаются автоматические спускники воздуха диаметром Ду15 мм.
