Теплоснабжение жилого микрорайона

Московский государственный университет путей сообщения
Кафедра: "Теплоэнергетика железнодорожного транспорта"
Дипломный проект по специальности "Промышленная теплоэнергетика"
На тему: "Теплоснабжение микрорайона"
Москва 2014

Исходные данные: район проектирование г.Москва, 6 жилых зданий, школа, детский сад, план района

В проекте рассматривается проектирование теплового пункта и распределительных сетей для теплоснабжения жилого микрорайона, проведен расчет и выбор основного оборудования теплового пункта, а так же конструкции тепловых сетей. Выполнены разделы по автоматизации работы теплового пункта, безопасности жизнедеятельности, а также технико-экономическое обоснование выбора способа прокладки и типа изоляции тепловых сетей.
Графическая часть содержит 7 чертежей: схема сетей района, тепловая схема, компоновка оборудования, элементы сети, схема трубопроводов, пьезометрический график, экономическая часть

Содержание
Введение
1. Расчет тепловых нагрузок
2. Гидравлический расчет трубопроводов
3. Пьезометрический график
4. Расчет тепловой изоляции
5. Расчет регулирования тепловых нагрузок
6. Расчет на прочность
7. Расчет и выбор основного оборудования
8. Расчет тепловой схемы ЦТП
9. Автоматизация ЦТП
10. Безопасность жизнедеятельности
11. Технико-экономический расчет

Состав: План разводящих сетей, тепловая схема теплового, компоновка оборудования, конструктивные элементы тепловой сети, пьезометрический график, конструктивные элементы тепловой сети, автоматизация ЦТП, БЖД, Экономика, ПЗ Язык документа

Софт: AutoCAD 2009

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение жилого микрорайона

Просмотр файлов
Дипломный проект теплоснабжение микрорайона от ЦТП\ПЗ.doc
Дипломный проект теплоснабжение микрорайона от ЦТП\элементы сети.cdw
Дипломный проект теплоснабжение микрорайона от ЦТП\график пьезометрия.dwg
Дипломный проект теплоснабжение микрорайона от ЦТП\компоновка оборудования.dwg
Дипломный проект теплоснабжение микрорайона от ЦТП\схема сети.dwg

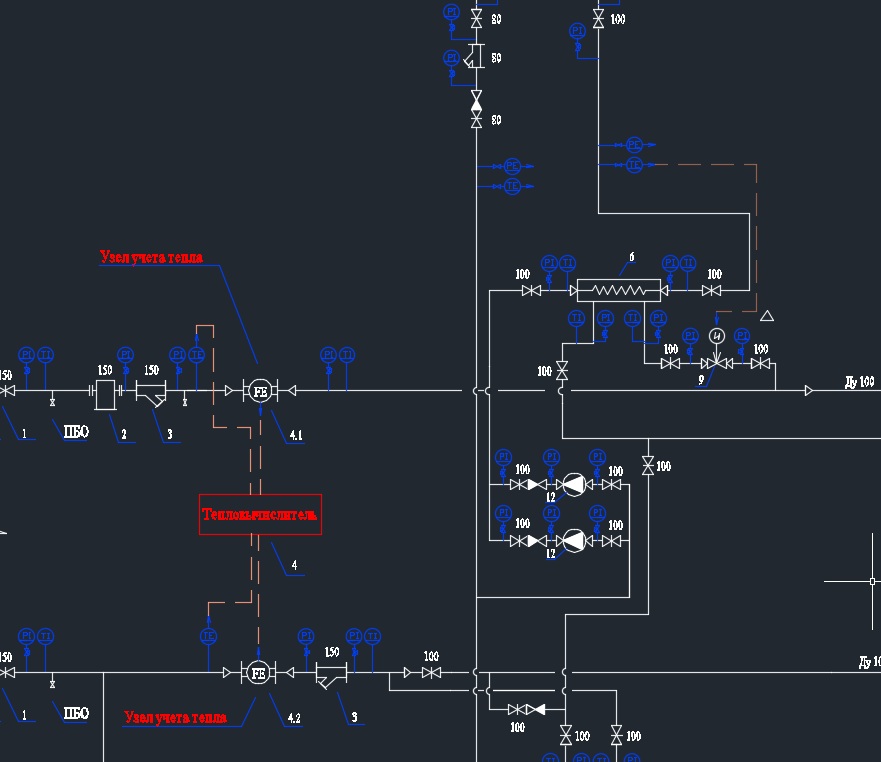

Дипломный проект теплоснабжение микрорайона от ЦТП\тепловая схема.dwg
Дипломный проект теплоснабжение микрорайона от ЦТП\трубопроводы.dwg
Дипломный проект теплоснабжение микрорайона от ЦТП\ЭКОНОМИКА.dwg
