Теплоснабжение жилого района от ЦТП ПАО "МОЭК"

Московский технологический институт
Направленность Теплоэнергетика и теплотехника
Выпускная квалификационная работа на тему: "Теплоснабжение жилого района от ЦТП ПАО "МОЭК"
Москва, 2024

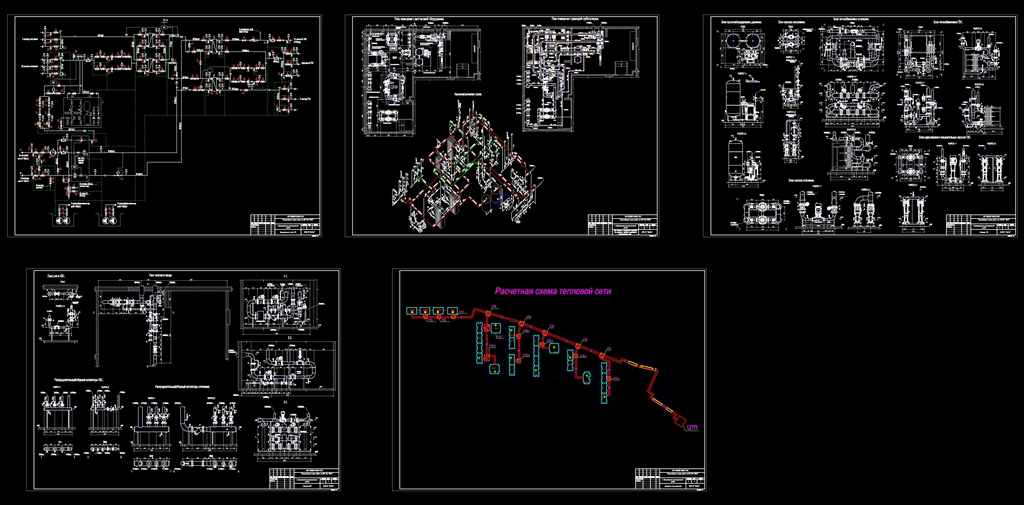

В выпускной квалификационной работе разрабатывается система теплоснабжения жилого района от ЦТП ПАО «МОЭК».
Рассматриваемый жилой район включает следующих потребителей: 9 6-этажных жилых домов, 4 корпуса лечебных учреждений и дошкольное общеобразовательное учреждение.
Максимальная тепловая нагрузка на систему Q_сум=7001,9 кВт.
Годовой расход теплоты Q_сум^год=81484,0 ГДж=19447,3 Гкал.
Построен годовой график теплопотребления и регулирования отпуска теплоты. Температурный график греющего контура 130/70 оС, нагреваемого - отопление и вентиляция 90/65 оС, ГВС – 65/5 оС. Расходы для греющего контура – 82,4 т/ч, -нагреваемого на отопление и вентиляцию – 197,8 т/ч, ГВС – 17,9 т/ч. По результатам гидравлического расчета получено, что расчетный располагаемый напор для циркуляции нагреваемого теплоносителя на отопление и вентиляцию: ΔН_(от.-вент.)=51,6 м, на ГВС ΔН_(гвс.)=52,4 м.
Теплообменные аппараты отопления: HH-41-16/3-159-TKTL78 (Ду 150 мм), габариты 1546×608×1715 мм, масса 1071 кг, поверхность теплообмена – 70,807 м², запас поверхности теплообмена – 10,02 %.
Теплообменные аппараты ГВС: HH-07-16/2-24-TK (Ду 50 мм), габариты 604×306×393 мм, масса 95 кг, поверхность теплообмена – 1,826 м², запас поверхности теплообмена – 11,64 %.
Устанавливаемое насосное оборудование:
- насос циркуляционный блока отопления (поз.4) – KR 100-80-200/203-2/45;
- насос циркуляционный блока ГВС (поз.5) – CRS 6 - 16 / 8;
- насос заполнения (поз.5) – Boosta 50-15 02-G-022-L-EQBE.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1. ОБЩАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА 6
1.1 Состав потребителей жилого района 6
1.2 Расчет часовых и годовых тепловых нагрузок 9
1.3 Обоснование необходимости сооружения ЦТП для организации теплоснабжения потребителей 15
2. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 17
2.1 Разработка способа регулирования тепловой нагрузки в системе теплоснабжения 17
2.2 Трассировка тепловой сети. Гидравлический расчет системы 23
2.3 Разработка принципиальной схемы ЦТП. Подбор основного и вспомогательного оборудования 29
2.4 Технические решения по реализации автоматического регулирования ЦТП 40
3. РАЗДЕЛ ПО ЭКОЛОГИИ И БЕЗОПАСНОСТИ РЕШЕНИЙ ПРОЕКТА 46
3.1 Анализ опасных и вредных производственных факторов 46
3.2 Мероприятия по строительству и эксплуатации ЦТП 54
4. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ 64
4.1 Расчет капиталовложений в систему теплоснабжения 64
4.2 Определение эксплуатационных затрат 70
4.3 Технико-экономическое обоснование принятых решений 73
ЗАКЛЮЧЕНИЕ 77
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 79
