Теплоснабжение микрорайона с центральным тепловым пунктом в г. Екатеринбург

0
4
148
1
0

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Владимирский государственный университет
имени Александра Григорьевича и Николая Григорьевича Столетовых»
(ВлГУ)

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА

на тему: Теплоснабжение микрорайона с центральным тепловым пунктом в г. Екатеринбург
2021

ИСХОДНЫЕ ДАННЫЕ
Проектируемый микрорайон находится в г. Екатеринбург
Климатические показатели в зоне проектирования. Температура наружного воздуха:
- расчетная температура для проектирования отопления -35\degc
- расчетная температура для проектирования вентиляции -20\degc
- продолжительность отопительного периода 230суток
- средняя температура отопительного периода -6\degc
Система теплоснабжения: закрытая четырехтрубная
Расчетные параметры теплоносителя: ,
Вид прокладки: подземная, в каналах типа КЛ
Источник теплоснабжения: ЦТП(центральный тепловой пункт)
Источник водоснабжения: централизованный водопровод
Тепловые нагрузки: расходы тепловой энергии на отопление, вентиляцию и горячее водоснабжение микрорайона определяются в ходе проекта.
АННОТАЦИЯ
В данной выпускной квалификационной работе рассматривается теп-лоснабжение микрорайона города.
При разработке проекта теплоснабжения микрорайона города с цен-тральным тепловым пунктом принимается 4-х трубная закрытая система теплоснабжения.
Источником теплоснабжения микрорайона является центральный теп-ловой пункт.
В качестве теплоносителя в системах централизованного теплоснабже-ния для отопления, вентиляции и горячего водоснабжения жилых и обще-ственных зданий принимается вода.
В работе произведены разработка схемы тепловой сети и гидравличе-ский расчет теплопроводов по нагрузке отопления, вентиляции и горячего водоснабжения. Разработан центральный тепловой пункт, в котором осу-ществлен расчет и подбор основного оборудования. Подобраны сетевые и подпиточные насосы. В проекте производства работ разработаны календар-ный план, график движения рабочих кадров, график поступления материа-лов на объект, согласно индивидуальному заданию технологическая карта на устройство железобетонной опоры, замерно-заготовительная карта на об-вязку сетевых насосов.
В разделе «Автоматизация технологических процессов» разработана автоматика ЦТП.

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 6
1. ОБЩАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА 7
ИСХОДНЫЕ ДАННЫЕ 7
1.1. СИСТЕМА ТЕПЛОСНАБЖЕНИЯ И ВИД ТЕПЛОНОСИТЕЛЯ 7
1.2. МЕТОД РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОВОЙ ЭНЕРГИИ 8
1.3. ТЕПЛОВЫЕ СЕТИ 8
1.4. ПРИСОЕДИНЕНИЕ СИСТЕМ ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ К ТЕПЛОВЫМ СЕТЯМ 9
2. РАСЧЕТНО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 10
2.1 ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ НАГРУЗОК НА ОТОПЛЕНИЕ, 10
ВЕНТИЛЯЦИЮ И ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ 10
2.2. ПОСТРОЕНИЕ ЧАСОВОГО И ГОДОВОГО ГРАФИКОВ РАСХОДА 12
ТЕПЛОВОЙ ЭНЕРГИИ 13
2.3. ПОСТРОЕНИЕ ГРАФИКА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ 13
ТЕПЛОНОСИТЕЛЯ 13
2.4. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ
ТЕПЛОНОСИТЕЛЯ 18
2.5. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ
ТЕПЛОВОЙ СЕТИ 18
2.6. РАСЧЕТ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ТЕПЛОВОЙ
СЕТИ 19
2.7. ЦЕНТРАЛЬНЫЙ ТЕПЛОВОЙ ПУНКТ 20
2.8. РАСЧЕТ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ 34
2.9. ПОДБОР БАКОВ - АККУМУЛЯТОРОВ 36
3.АВТОМАТИЗАЦИЯ ЦЕНТРАЛЬНОГО ТЕПЛОВОГО ПУНКТА 38
3.1. ЗАДАЧИ АВТОМАТИЗАЦИИ ЦЕНТРАЛЬНОГО ТЕПЛОВОГО
ПУНКТА 38
3.2. ОБЩИЕ ТРЕБОВАНИЯ К АВТОМАТИЗАЦИИ ЦТП 39
3.3. ПЕРЕЧЕНЬ КОНТРОЛИРУЕМЫХ И РЕГУЛИРУЕМЫХ ПАРАМЕТРОВ 40
3.4. ОПИСАНИЕ ФУНКЦИОНАЛЬНОЙ СХЕМЫ АВТОМАТИЗАЦИИ
ЦТП 41
3.5. ОПИСАНИЕ ТЕПЛОВОГО СЧЕТЧИКА «ТБН» КМ-5 42
4. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ НА МОНТАЖ
ТЕПЛОВОЙ СЕТИ 44
4.1. ОПРЕДЕЛЕНИЕ ОБЪЕМОВ СТРОИТЕЛЬНЫХ И
МОНТАЖНЫХ РАБОТ 44
4.2. ВЫБОР И ОБОСНОВАНИЕ ПРОИЗВОДСТВА РАБОТ 54
4.3. ОПРЕДЕЛЕНИЕ ТРУДОЕМКОСТИ СТРОИТЕЛЬНЫХ И
МОНТАЖНЫХ РАБОТ 56
4.4. КАЛЕНДАРНЫЙ ПЛАН ПРОИЗВОДСТВА РАБОТ 66
4.5. ГРАФИК РАБОТЫ МАШИН И МЕХАНИЗМОВ 69
ЗАКЛЮЧЕНИЕ 70
СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ 71
ПРИЛОЖЕНИЯ 73



Дата
11.01.2023
Язык
Русский
Состав

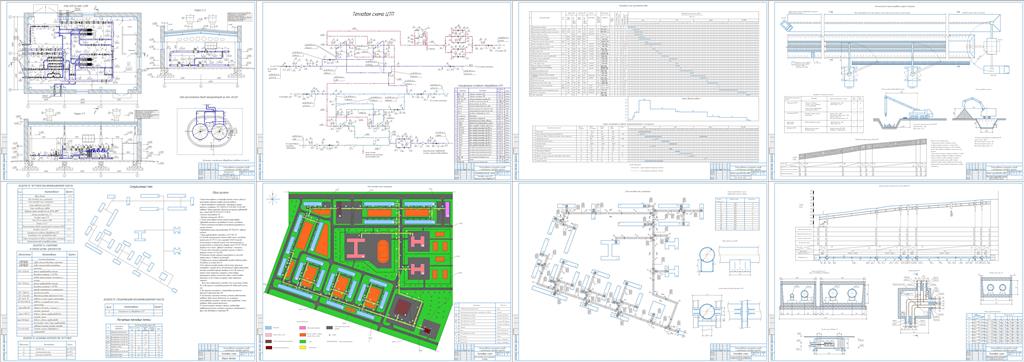

1. Общие данные; 2. План тепловых сетей микрорайона города; 3. Схема тепловых сетей микрорайона города; 4. Продольный профиль. Конструктивные элементы тепловой сети: 5. Компоновка оборудования ЦТП; 6. Тепловая схема ЦТП; 7. Календарный план производства работ; 8. Технологическая карта разработки грунта в траншее
Софт
КОМПАС-3D 20 Как открыть?
Содержимое архива
  • диплом
    • лист 5.cdw
    • лист 4.cdw
    • лист 1.cdw
    • лист 7.cdw
    • лист 2.cdw
    • Моя записка .docx
    • лист 8.cdw
    • лист 6.cdw
    • лист 3.cdw
