Тепловой расчет котлоагрегата КЕ-25-14 работающий естественную газе

Сумский национальный аграрный университет
Кафедра энергетики в АПК
Курсовой проект
На тему: "Тепловой расчет котлоагрегата КЕ-25-14 работающий естественную газе"
Сумы, 2015

Пояснительная записка курсовой работы представлена на 30 страницах машинописного текста, 10 таблиц, 4 использованных литературных источника и 2 листа графической части формата А1.
Объектом разработки является котлоагрегат КЕ-25-14, работающий на газе газопровода Угорьське-Львов.
В данной курсовой работе проведен расчет объема и энтальпии продуктов сгорания и воздуха.
Рассчитан коэффициент полезного действия (КПД) и расход топлива котельного агрегата.
Проведен тепловой расчет топочной камеры и водяного экономайзера.
Исходные данные
Тип котла КЕ-25-14;
Расчетная паропроизводительность котла D = 5,55 кг/с;
Основное топливо – природный газ газопровода Венгерское-Львов;
Абсолютное давление пара на выходе из пароперегревателя p = 1,37 МПа;
Температура перегретого пара tп.п = 210 °С;
Температура питательной воды tп.в = 100 °С;
Продувка принять равной 3 %.

Характеристика природного газа газопровода Серпухів - Ленинград:
СН4 = 98,5 %;
С2Н6 = 0,2 %;
С3Н3 = 0,1 %;
С4Н10 = 0 %;
С5Н12 = 0 %;
N2 = 1,0 %;
CO2 = 0,2 %.
Низшая теплота сгорания сухого газа = 35500кДж/м3;
Плотность газа при нормальных условиях, рг = 0,722 кг/м3.

Зміст
Вступ 5
Вихідні дані 6
1 РОЗРАХУНОК ОБЄМІВ ТА ЕНТАЛЬПІЙ ПОВІТРЯ ТА ПРОДУКТІВ ЗГОРАННЯ 7
1.1 Визначення присосів повітря і коефіцієнтів надлишку повітря по окремим газоходам 7
1.2 Розрахунок об’ємів повітря і продуктів згорання 7
1.3 Розрахунок ентальпіїповітряі продуктів згорання 10
2. РОЗРАХУНКОВИЙ ТЕПЛОВИЙ БАЛАНС ТА ВИТРАТА ПАЛИВА 13
2.1 Розрахунок втрат теплоти 13
2.2 Розрахунок ККД та витрати палива 15
3 РОЗРАХУНОК ТОПКОВИХ КАМЕР 18
3.1 Визначення геометричних характеристик топки 18
3.2 Визначення температур горіння 19
3.3 Підсумкове визначення температури газів на виході з топки 21
4 ПЕРЕВІРОЧНИЙ ТЕПЛОВИЙ РОЗРАХУНКИ КОНВЕКТИВНИХ ПОВЕРХОНЬ КОТЛА 22
4.1 Розрахунки водяного економайзера 22
4.2 Розрахунки повітряного тракту 23
4.3 Розрахуємо опір водяного економайзера 27
4.4 Розрахунки димової труби 27
4.5 Визначимо діаметр труби на вході 28
4.6 Підбір димососа і дуттєвого вентилятора 28
Список використаної літератури 29

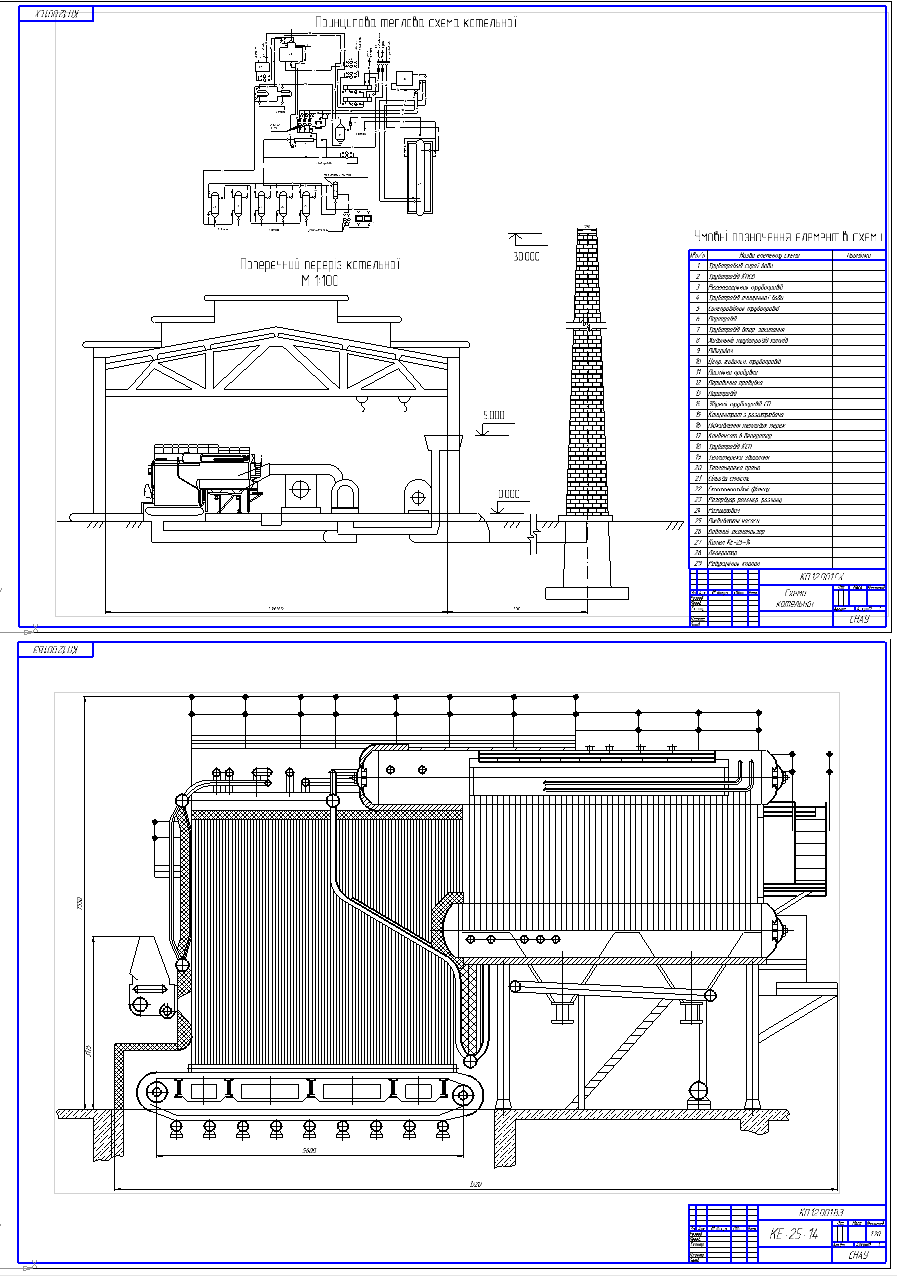

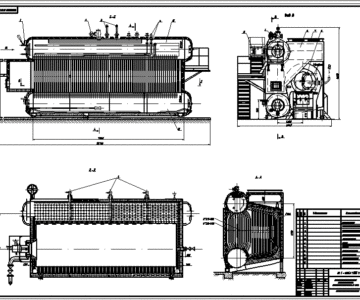

Состав: ПЗ, разрез котла, схема котельной Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Тепловой расчет котлоагрегата КЕ-25-14 работающий естественную газе

КЕ-25-14.cdw
Схема котельної.cdw
КЕ-25-14.docx
