Центральное отопление пятиэтажного жилого дома в г. Иркутск

Тольяттинский государственный университет
Кафедра Теплогазоснабжение вентиляция, водоснабжение и водоотведение
Курсовой проект по дисциплине "Отопление-1"
На тему Центральное отопление пятиэтажного жилого дома в г. Иркутск
Тольятти 2017

Параметры наружного воздуха для города Иркутск определяются по СП.
Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92
tH = - 36 0С;
Количество дней со среднесуточной температурой наружного воздуха < 80
zот =240 сут.;
Средняя месячная относительная влажность воздуха наиболее холодного месяца
φ = 81%;
Средняя температура периода с температурой наружного воздуха <8 0С
tот. = -8,5 0С;
Максимальная из средних скоростей ветра по румбам за январь
VH = 2,9 м/с;
Средняя месячная температура воздуха за самый холодный месяц
tI = -17,9 0С.
В данном курсовом проекте произведен расчет теплопотерь помещений, тепловой баланс здания, гидравлический расчет однотрубной и двухтрубной систем отопления с верхней разводкой, выполнена увязка стояков. На основании данных расчетов осуществлен тепловой расчет отопительных приборов, подобран элеватор.
Проект выполнен в соответствии с заданием на проектирование,
СП 50.13330.2012 «Тепловая защита зданий» и СП 60.13330.2012. «Отопление, вентиляция и кондиционирование воздуха».
Содержание
СОДЕРЖАНИЕ
Введение
1 Исходные данные
1.1 Параметры наружного воздуха
1.2 Параметры внутреннего воздуха
1.3 Архитектурно-планировочное описание здания
1.4 Источник теплоснабжения
2 Теплотехнический расчет наружных ограждений
3 Тепловой баланс помещения
3.1 Теплопотери через наружные ограждения
3.2 Потери тепла на нагрев инфильтрирующегося воздуха
3.3 Бытовые тепловыделения
4 Технико-экономические показатели системы отопления
4.1 Удельные тепловые характеристики здания
4.2 Выбор первичного теплоносителя
4.3 Определение расчётных расходов воды в системе отопления
5 Проектирование системы отопления здания
5.1 Выбор схемы системы отопления
5.2 Выбор отопительных приборов
5.3 Подключение к наружным теплосетям
6 Расчёт двухтрубной системы отопления
6.1 Гидравлический расчёт двухтрубной системы отопления
6.2 Подбор отопительных приборов двухтрубной системы отопления
7 Расчёт однотрубной системы отопления
7.1 Гидравлический расчёт однотрубной системы отопления
7.2 Подбор отопительных приборов однотрубной системы отопления
8 Подбор оборудования теплового пункта
8.1 Подбор водоструйного элеватора
Заключение
Список использованной литературы

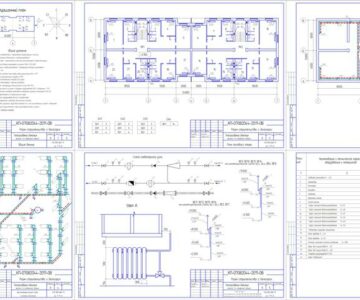

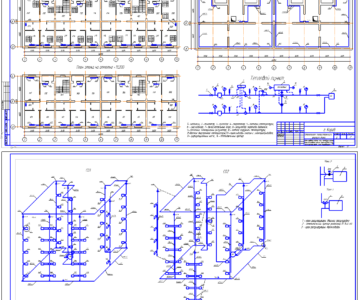

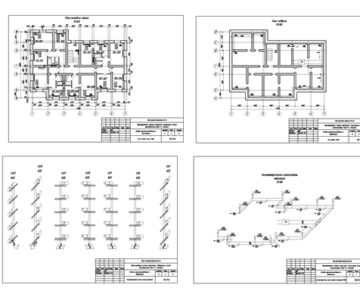

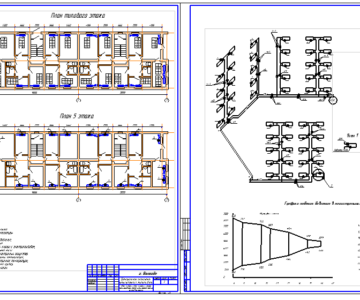

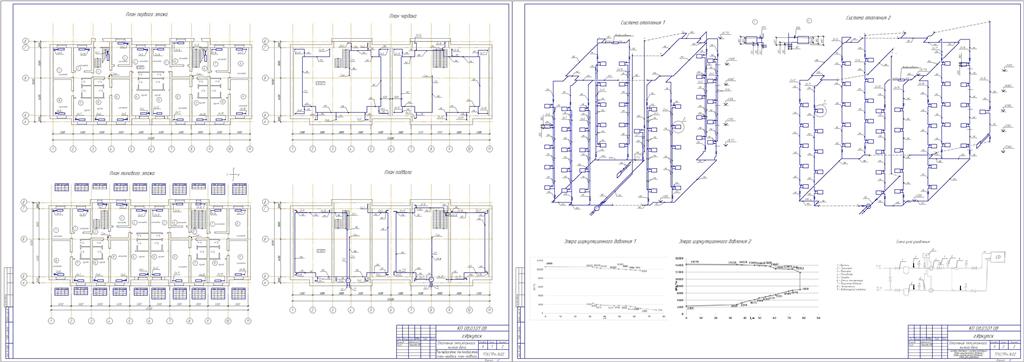

Состав: План первого этажа, план типового этажа, план чердака, план подвалаСистема отопления 1, Система отопления 2, Эпюра циркуляционного давления 1, Эпюра циркуляционного давления2, Схема узла управления Язык документа

Софт: КОМПАС-3D 2017

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Центральное отопление пятиэтажного жилого дома в г. Иркутск

ChertezhA11.cdw
Otoplenie.docx
