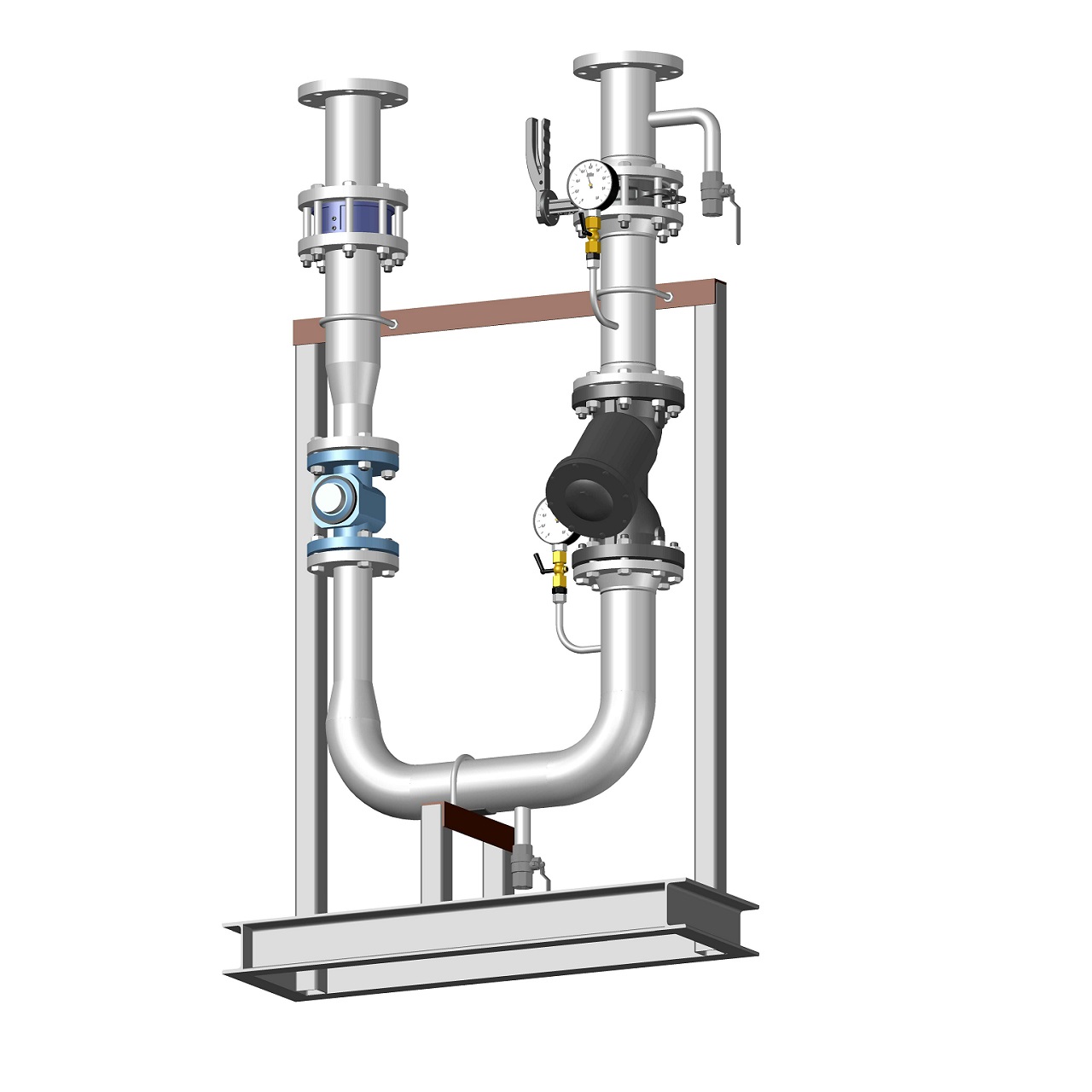

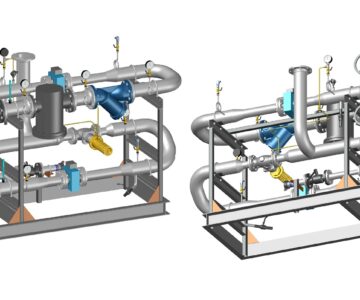

Узел учета холодной воды предназначен для некоммерческого учета холодной воды, подаваемой к теплообменникам ГВС на нужды приготовления горячей воды.
Технические характеристики:
расход 20 м3/ч,
наружный диаметр трубопровода узла хвс Дн 108 мм,
счетчик холодной воды с импульсным выходом ВСХНд-65,
температура холодной воды 5 град.С.
Блок узла учета ХВС выполнен на металлической раме.
Место установки: центральный тепловой пункт (ЦТП)
Запорно-регулирующая и спускная арматура: Броен, Немен.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.
