Узел учета тепловой энергии конденсата

Рабочий проект «Узел учета тепловой энергии» (УУТЭ) повторно использованного конденсата.
Проектом решается установка УУТЭ конденсата на базе комплекта:
тепловычислитель СПТ961.2 (ЗАО НПФ Логика),
вихревой расходомер Prowirl F 200 (ООО "Эндресс+Хаузер"),
датчик температуры ввинчиваемый/погружной ETF5 ("S+S REGELTECHNIK"),
преобразователь давления общего назначения MBS 1700 (Данфосс).
Параметры конденсата:
расход 19,5 м3/ч,
температура 100 град.С.
Условный диаметр конденсатопровода 80мм.

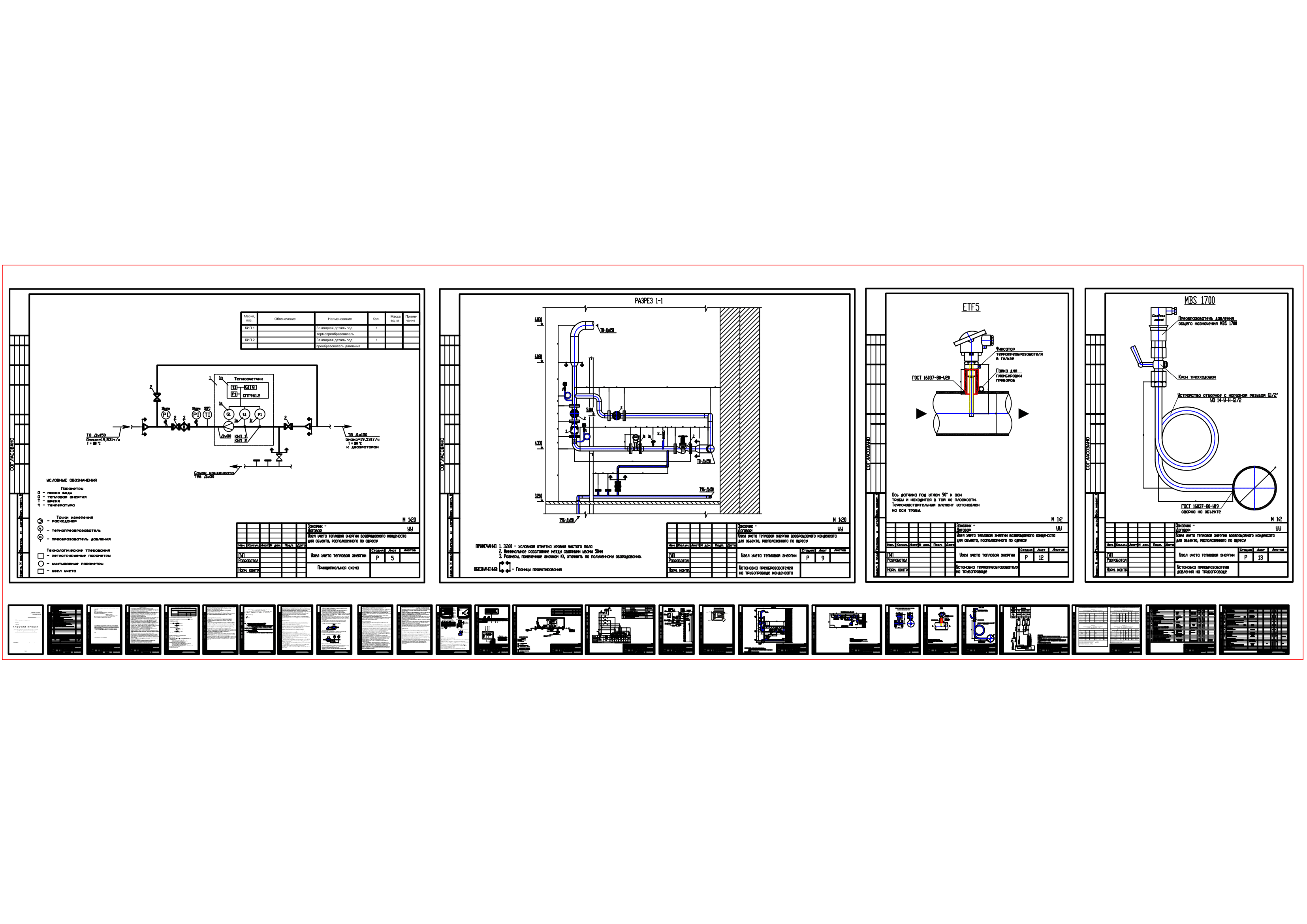

Состав: Общие данные, план ИТП с размещением приборов учета, схема технологическая принципиальная, монтажная схема первичных преобразователей, схема автоматизации функциональная, схема электрическая питания приборов, схема электрическая подключения, схема соединений внешних проводок, щит учета и контроля, установка термометра сопротивления. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Узел учета тепловой энергии конденсата

УУ.dwg
