Воздухоподогреватель ВП-85

Стальной трубчатый воздухоподогреватель ВП-85 предназначен для комплектации котлов КЕ, работающих на высоковлажных топливах (фрезерном торфе, древесных отходах и бурых углях). Воздухоподогреватели устанавливаются в качестве хвостовой поверхности нагрева котельного агрегата. Воздухоподогреватель ВП-85 представляет собой жёсткую конструкцию из трубных пакетов, каркаса с плотной обшивкой и воздухоперепускным коробом. Трубный пакет является поверхностью нагрева воздухоподогревателя ВП-85 и состоит из стальных параллельных труб, расположенных в шахматном порядке и ввареных в трубные доски. Газ движется внутри труб, а воздух - в межтрубном пространстве. Нагретый воздух подаётся в топочную камеру либо на сушку топлива. Установка воздухоподогревателей ВП-85 увеличивает экономичность котельного агрегата за счёт снижения потерь тепла с уходящими газами. При применении воздухоподогревателей ВП-85 улучшается процесс горения топлива, что связано с повышением температурного уровня в топке. Воздухоподогреватель ВП-85 является двухходовым по воздуху и газу.

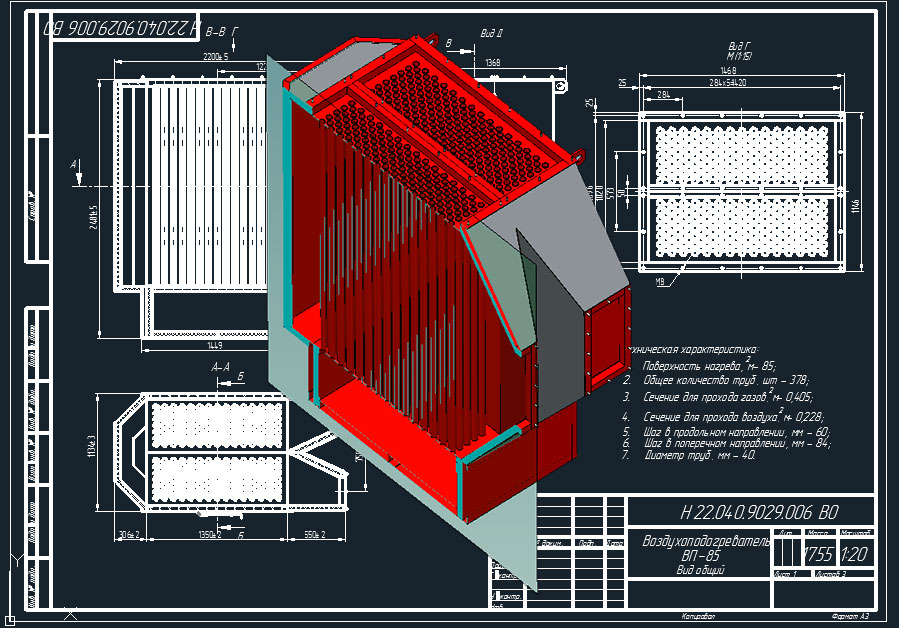

Общий вид и технические характеристики - в прикрепленном dwg файле.

Состав: 3D модель одной деталью, чертеж Язык документа

Софт: SolidWorks 2014 SP0.0

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Воздухоподогреватель ВП-85

Воздухоподогреватель ВП-85 вид общий.DWG
Воздухоподогреватель ВП-85.SLDPRT
