Задвижка поворотная дисковая d325мм.

Задвижка служит для перекрытия или регулирования рабочей рабочей среды малого давления

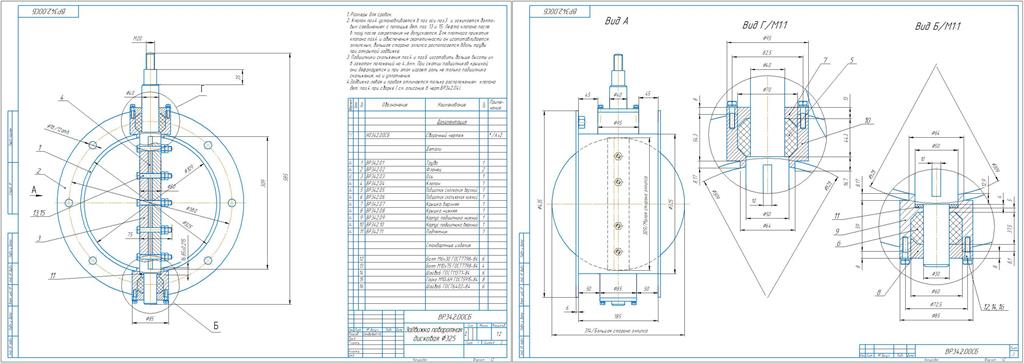

Состав: Сборочный чертеж(СБ), Спецификация, Деталировка.

Софт: КОМПАС-3D 16.1

Файлы:

Ось ВР342.03..cdw

Крышка верхняя _ ВР342.07.cdw

Корпус подшипника нижнйй ВР342.09.cdw

Фланец _ ВР342.02.cdw

Труба ВР342.01.cdw

Клапан ВР342.04.cdw

Крышка нижняя ВР342.08.cdw

Задвижка поворотная дисковая dиам.325 _ ВР342.00СБ.cdw

Корпус подшипника верхний ВР342.10..cdw

Подшипник скольжения верхний ВР342.05.cdw
