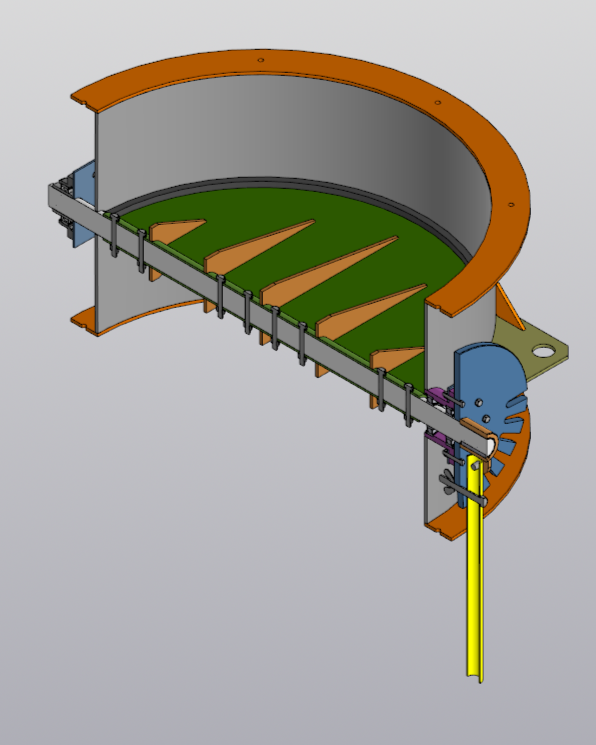

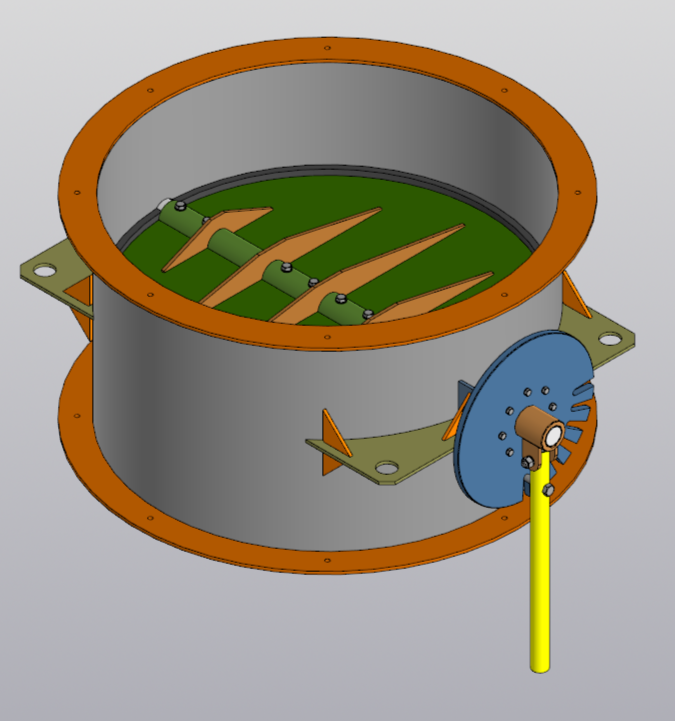

Затвор поворотный дисковый Ду 1220 мм

150

Затвор поворотный дисковый регулируемый для пневмотранспорта диаметром 1220 мм с фланцами для установки и пластинами для транспортировки

3D Модели задвижка заслонка Затвор поворотный Ду1220 регулятор потока воздуха

Автор

Илья Багаев

Дата

21.01.2025

Язык

Русский

Состав

Затвор поворотный дисковый (СБ) со спецификацией с моделями и чертежами всех деталей

Софт

КОМПАС-3D 22 Как открыть?

Содержимое архива

UCF214
- F214.m3d
- UCF214.a3d
- Подшипник UC214
  - PLib_adapter_sleeve_GOST_24850_1400.m3d
  - PLib_ball_GOST_24850_1400.m3d
  - PLib_concentric_ring_GOST_24850_1400.m3d
  - PLib_eccentric_ring_GOST_24850_1400.m3d
  - PLib_inner_ring_GOST_24850_1400.m3d
  - PLib_nut_GOST_24850_1400.m3d
  - PLib_outer_ring_GOST_24850_1400.m3d
  - PLib_sealing_GOST_24850_1400.m3d
  - PLib_set_srcew_GOST_24850_1400.m3d
  - PLib_washer_GOST_24850_1400.m3d
  - Подшипник 480214 ГОСТ 24850-81.a3d
ЗП.001.00.000 СБ Затвор дисковый поворотный Спецификация.spw
ЗП.001.00.000 СБ Затвор дисковый поворотный.a3d

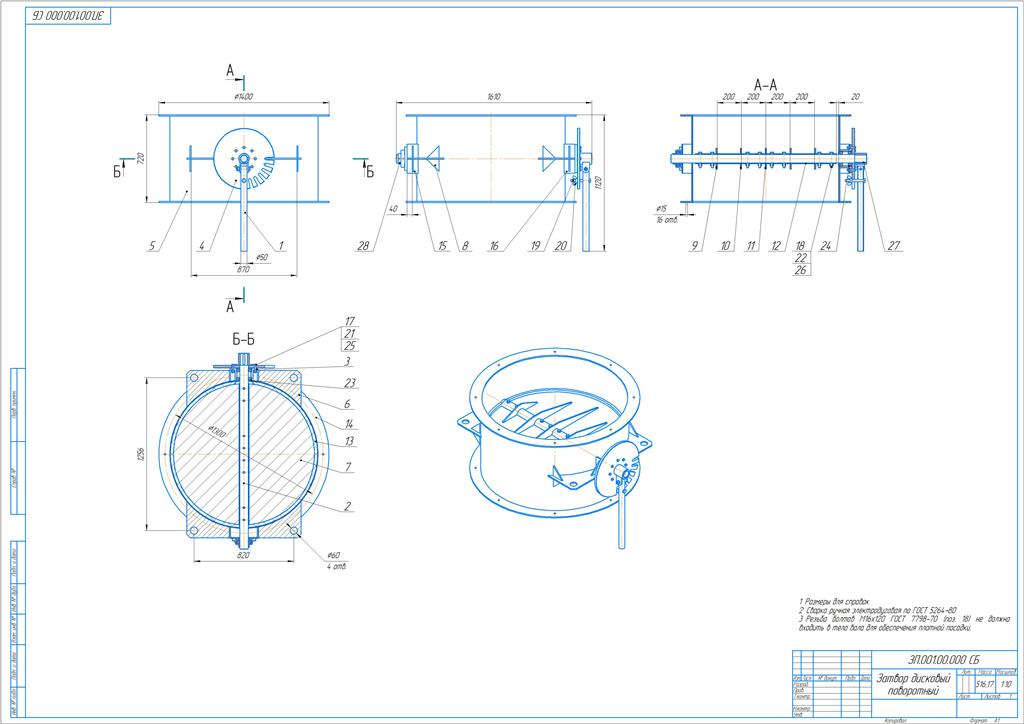

ЗП.001.00.000 СБ Затвор дисковый поворотный.cdw
ЗП.001.00.001 Вал.cdw
ЗП.001.00.001 Вал.m3d
ЗП.001.00.002 Втулка.cdw
ЗП.001.00.002 Втулка.m3d
ЗП.001.00.003 Диск зубчатый.cdw
ЗП.001.00.003 Диск зубчатый.m3d
ЗП.001.00.004 Корпус.cdw
ЗП.001.00.004 Корпус.m3d
ЗП.001.00.005 Пластина транспортировочная.cdw
ЗП.001.00.005 Пластина транспортировочная.m3d
ЗП.001.00.006 Полудиск.cdw
ЗП.001.00.006 Полудиск.m3d
ЗП.001.00.007 Ребро жесткости 100х100.cdw
ЗП.001.00.007 Ребро жесткости 100х100.m3d
ЗП.001.00.008 Ребро жесткости 400х80.cdw
ЗП.001.00.008 Ребро жесткости 400х80.m3d
ЗП.001.00.009 Ребро жесткости 800х80.cdw
ЗП.001.00.009 Ребро жесткости 800х80.m3d
ЗП.001.00.010 Ребро жесткости 1000х80.cdw
ЗП.001.00.010 Ребро жесткости 1000х80.m3d
ЗП.001.00.011 Труба.cdw
ЗП.001.00.011 Труба.m3d
ЗП.001.00.012 Уплотнитель.cdw
ЗП.001.00.012 Уплотнитель.m3d
ЗП.001.00.013 Фланец.cdw
ЗП.001.00.013 Фланец.m3d
ЗП.001.00.014 Швеллер левый.cdw
ЗП.001.00.014 Швеллер левый.m3d
ЗП.001.00.015 Швеллер правый.cdw
ЗП.001.00.015 Швеллер правый.m3d
ЗП.001.01.000 СБ Рукоятка Спецификация.spw
ЗП.001.01.000 СБ Рукоятка.a3d
ЗП.001.01.000 СБ Рукоятка.cdw
ЗП.001.01.001 Втулка рукоятки.cdw
ЗП.001.01.001 Втулка рукоятки.m3d
ЗП.001.01.002 Рукоятка.cdw
ЗП.001.01.002 Рукоятка.m3d
ЗП.001.01.003 Ухо втулки рукоятки.cdw
ЗП.001.01.003 Ухо втулки рукоятки.m3d
