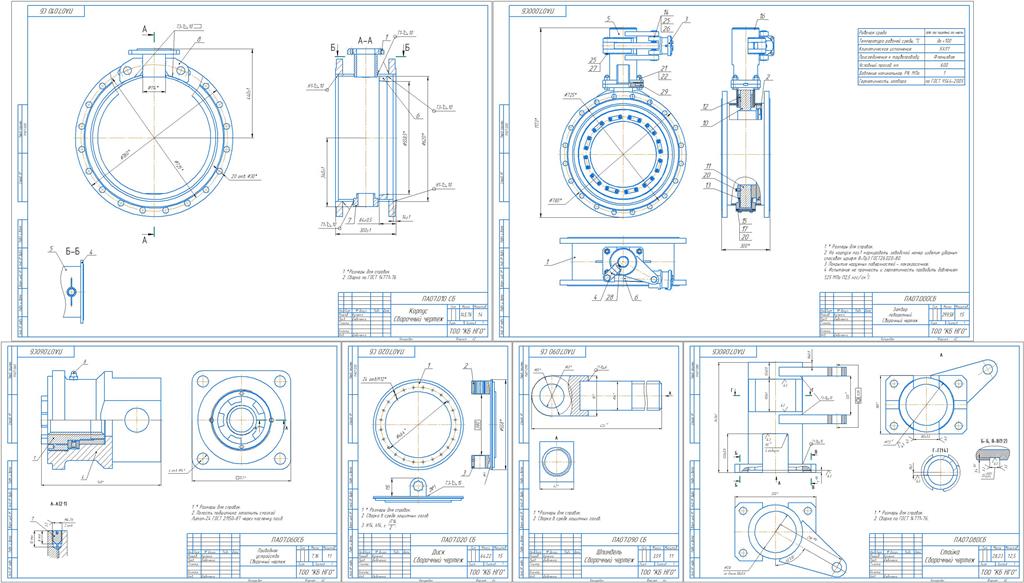

Комплект чертежей и спецификация на затвор поворотный Ду 600 Ру 1.0. Рабочая среда: вода, пар , нефть. Климатическое исполнение УХЛ1
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Затвор поворотный Ду 600 РУ 1
Затвор поворотный Ду 600 РУ 1
0
1
198
0
0
200
Сообщить о проблеме
Автор
Maloy777
Дата
30.10.2020
Язык
Русский
Состав
СБ, ВО, деталировка, спецификация
Софт
КОМПАС-3D 16SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
ПА07.003 - Втулка верхняя.cdw
-
ПА07.090 СБ - Шпиндель Сборочный чертеж.cdw
-
ПА07.040 - Патрубок.spw
-
ПА07.070 СБ - Скоба Сюорочный чертеж.cdw
-
ПА07.012 - Обечайка.cdw
-
ПА07.061 - Корпус привода.cdw
-
ПА07.060СБ - Приводное устройство Сборочный чертеж.cdw
-
ПА07.051 - Втулка.cdw
-
ПА07.001 - Вал шлицевый.cdw
-
ПА07.020 СБ+ - Диск Сборочный чертеж.cdw
-
ПА07.032 - Серьга.cdw
-
ПА07.023 - Бонка гладкая1.cdw
-
ПА07.000 - Затвор поворотный.spw
-
ПА07.053 - Гайка.cdw
-
ПА07.071 - Серьга.cdw
-
ПА07.083 - Ухо.cdw
-
ПА07.013 - Кольцо стопорное.cdw
-
ПА07.040 СБ - Патрубок Сборочный чертеж.cdw
-
ПА07.022 - Шлицевая бонка1.cdw
-
ПА07.015 - Проушина.cdw
-
ПА07.010 СБ - Корпус Сборочный чертеж.cdw
-
ПА07.052 - Гайка.cdw
-
ПА07.007 - Крышка.cdw
-
ПА07.005 - Втулка.cdw
-
ПА07.014 - Патрубок.cdw
-
ПА07.070 СБ - Скоба .spw
-
ПА07.033 - Пластина.cdw
-
ПА07.008 - Прокладка.cdw
-
ПА07.002 - Ось.cdw
-
ПА07.020 СБ - Диск.spw
-
ПА07.030 СБ - Затвор Сборочный чертеж.cdw
-
ПА07.041 - Фланец.cdw
-
ПА07.081 - Фланец.cdw
-
ПА07.004 - Втулка нижняя.cdw
-
ПА07.031 - Прижим.cdw
-
ПА07.091 - Хвостовик.cdw
-
ПА07.011 - Фланец.cdw
-
ПА07.060 СБ - Приводное устройство.spw
-
ПА07.034 - Прокладка.cdw
-
ПА07.000 СБ - Затвор поворотный Сборочный чертеж.cdw
-
ПА07.090 - Шпиндель.spw
-
ПА07.072 - Втулка.cdw
-
ПА07.092 - Винт.cdw
-
ПА07.080 СБ - Стойка Сборочный чертеж.cdw
-
ПА07.030 - Затвор.spw
-
ПА07.050 СБ - Втулка резьбовая Сборочный чертеж.cdw
-
ПА07.010 - Корпус.spw
-
ПА07.021 - Крышка.cdw
-
ПА07.080 - Стойка.spw
-
ПА07.006 - Крышка.cdw
