Затвор поворотный Ду 1500 с пневмоприводом

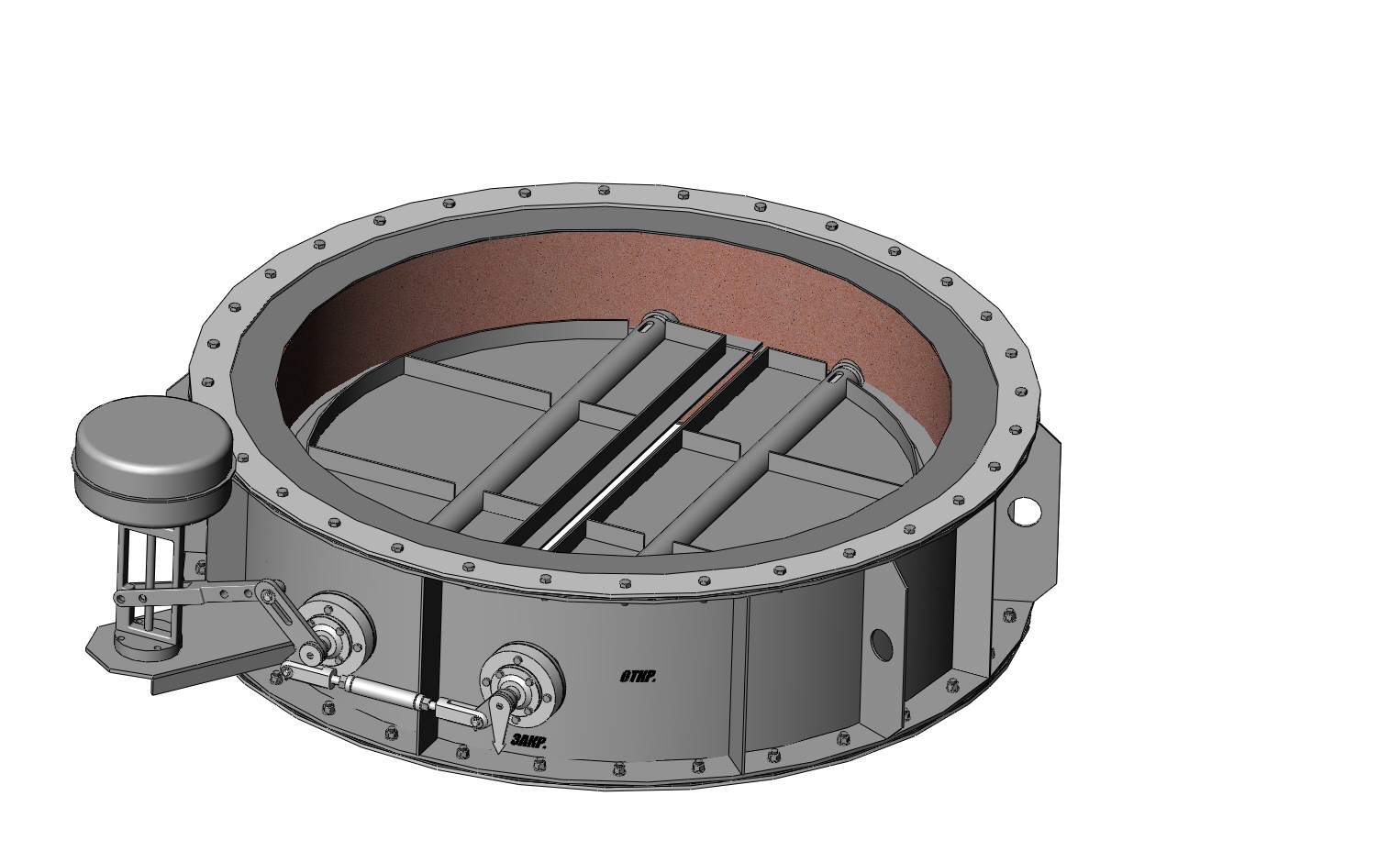

Затвор поворотный Ду 1500 с пневмоприводом, двухлопастной, футерованный жаростойким цементным раствором.

Состав: 3D сборка

Софт: SolidWorks 2010 SP5

Файлы:
Шплинт 4x36 ГОСТ 397-79.sldprt
ПА-032035.00.00.017 Прокладка.sldprt
Гайка M12(S18) ГОСТ 5915-70.sldprt
ПА-032035.00.00.007 Корпус подшипника.SLDPRT
ПА-032035.00.00.005 Прокладка.SLDPRT
ПА-032035.00.00.009 кольцо.SLDPRT
рычаг.SLDPRT
ПА-032035.00.00.018 Серьга.SLDPRT
Винт A.M8x16 ГОСТ 17475-80.sldprt
ПА-032035.00.00.013 Шайба.SLDPRT
Привод типа 3204-7.SLDPRT.SLDASM
ПА-032035.00.00.000 Шибер 1600-100.SLDASM
Гайка M20 ГОСТ 5915-70.sldprt
ПА-032035.00.00.004 ось.SLDPRT
ПА-032035.00.00.300 Рычаг.SLDPRT
ПА-032035.00.00.400 Кривошип с втулкой.SLDPRT
ПА-032035.00.00.012 прокладка.SLDPRT
Болт M16x50 ГОСТ 7798-70.sldprt
Шайба A.12 ГОСТ 11371-78.sldprt
ПА-032035.00.00.003 Полуось.SLDPRT
ПА-032035.00.00.006 фланец ответный.sldprt
Болт M10x30(S16) ГОСТ 7798-70.sldprt
ПА-032035.00.00.008 Крышка глухая.SLDPRT
ПА-032035.00.00.002 Полуось.SLDPRT
Гайка M20-LH ГОСТ 5915-70.sldprt
Болт M12x75(S18) ГОСТ 7798-70.sldprt
Шайба A.16 ГОСТ 11371-78.sldprt
ПА-032035.00.00.200 полулопасть.SLDPRT
Гайка_Шлиц_Шайба.SLDPRT
ПА-032035.00.00.011 Крышка сквозная.SLDPRT
ПА-032035.00.00.001 ось.SLDPRT
ПА-032035.00.00.100 Корпус.SLDPRT
Шайба A.20 ГОСТ 11371-78.sldprt
Привод типа 3204-7.SLDPRT
ПА-032035.00.00.014 указатель.SLDPRT
Подшипник 1210 ГОСТ 28428-90.SLDPRT
Гайка M16 ГОСТ 5915-70.sldprt
Шайба A.10 ГОСТ 11371-78.sldprt
ПА-032035.00.00.500 муфта.SLDPRT
