Затворы Ду 50, Ду 65 Ду 80 Ру 1,6

150

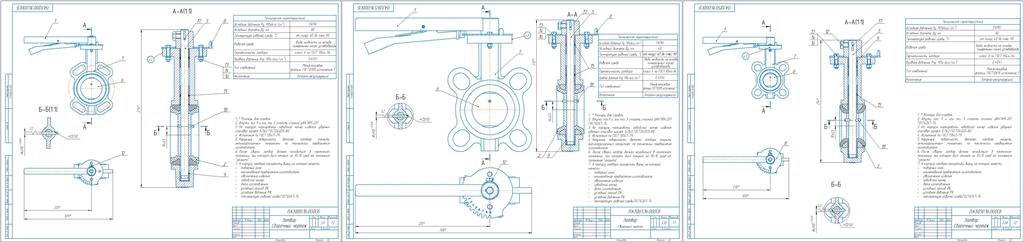

Комплект чертежей на затворы. Ду 50 Ру1,6, Ду 65 Ру1,6, Ду 80 Ру1,6. За основу взят затвор Ду 80 Ру1,6. Все недостающие чертежи находятся в этой папке. Имеются сборочные чертежи, деталировки, спецификации

Ду 50 Ду 65 Затвор Затвор Ду 80

Автор

Maloy777

Дата

28.10.2020

Язык

Русский

Состав

СБ, ВО, деталировка, спецификация

Софт

КОМПАС-3D 18SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Затвор 65 Ру 16
- ПАЗД65.16.010СБ _ Манжета Сборочный чертеж.cdw
- ПАЗД65.16.010 _ Манжета.spw
- ПАЗД65.16.001 _ Ось.cdw
- ПАЗД65.16.002 _ Диск.cdw
- ПАЗД65.16.000СБ _ Затвор поворотный Сборочный чертеж.cdw
- ПАЗД65.16.003 Корпус.cdw
- ПАЗД65.16.011 _ втулка.cdw
- ПАЗД65.16.005 И1 _ Втулка.cdw
- ПАЗД65.16.000 _ Затвор.spw
- ПАЗД65.16.004 _ Ограничитель.cdw
Затвор 50 Ру 16
- ПАЗД50.16.000 о
  - ПАЗД50.16.002 Диск.cdw
  - ПАЗД50.16.011 Втулка.cdw
  - ПАЗД50.16.001 Ось.cdw
  - ПАЗД50.16.010СБ Манжета.cdw
  - ПАЗД50.16.003 Корпус.cdw
  - ПАЗД50.16.000СБ Затвор.cdw
  - ПАЗД50.16.010 Манжета.spw
  - ПАЗД50.16.000 Затвор.spw
Затвор 80 Ру 16
- ПАЗД80.16.000СБ Затвор.cdw
- ПАЗД80.16.003 Корпус.cdw
- ПАЗД00.16.012 Втулка.cdw
- ПАЗД80.16.001 Ось.cdw
- ПАЗД00.16.003 Пружина.cdw
- ПАЗД00.16.010СБ Ручка.cdw
- ПАЗД00.16.001 Стопор.cdw
- ПАЗД80.16.011 Втулка.cdw
- ПАЗД00.16.000СБ Ручка.cdw
- ПАЗД00.16.000 Ручка.spw
- ПАЗД00.16.010 Ручка.spw
- ПАЗД80.16.000 Затвор.spw
- ПЗД00.16.003 Пружина.m3d
- ПАЗД80.16.002 Диск.cdw
- ПАЗД80.16.010 Манжета.spw
- ПАЗД00.16.011 Ручка.cdw
- ПАЗД00.16.002 Втулка пружины.cdw
- ПАЗД00.16.013 Ограничитель.cdw
- ПАЗД80.16.010СБ Манжета.cdw
