Поворотный затвор с пневмокамерой

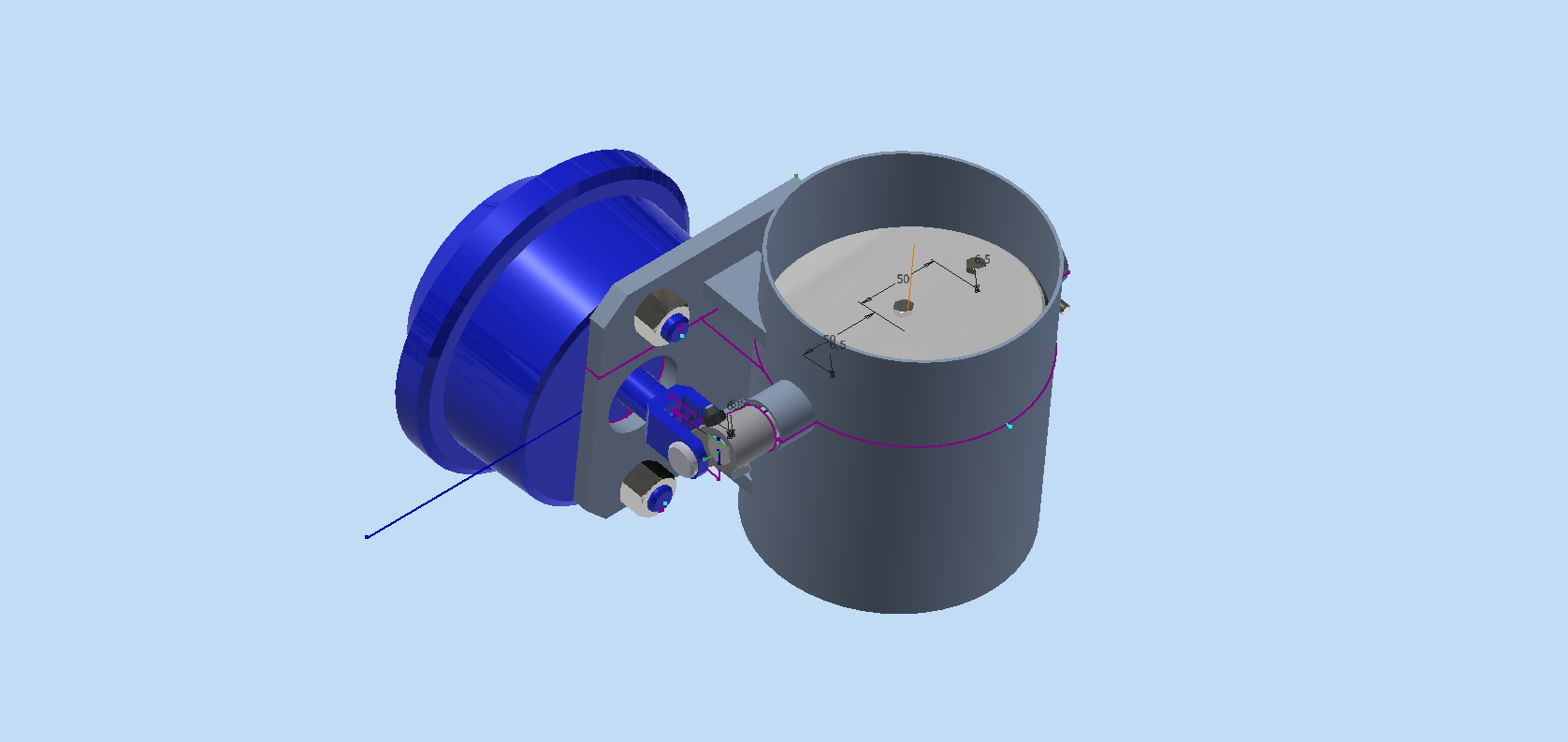

Поворотный затвор для трубы с внутренним диаметром 150 мм и с тормозной пневмокамерой ЗИЛ130
Прилагается также габаритный чертеж со спецификацией выполненной средствами Инвентора

Состав: Общий вид с деталями

Софт: Autodesk Inventor 2019

Файлы:
Диск.ipt
Рычаг.ipt
SS 718 - 15,5 x 16.ipt
ГайкаМ6.ipt
Ось.ipt
БолтМ6х35.ipt
Затвор150Сб.dwl2
Корпус.ipt
lockfile.lck
Палец12х40.ipt
Затвор150Сб.dwg
Затвор150Сб.iam
Uplotnenie.ipt
ISO 4247 - 22,5 x 20(2).ipt
Затвор150Сб.dwl
КорпусЗатвора.ipt
Гайка16.ipt
ЗатворСб.iam
Пневмокамера.ipt
