Установка нейтрализации утечки хлора

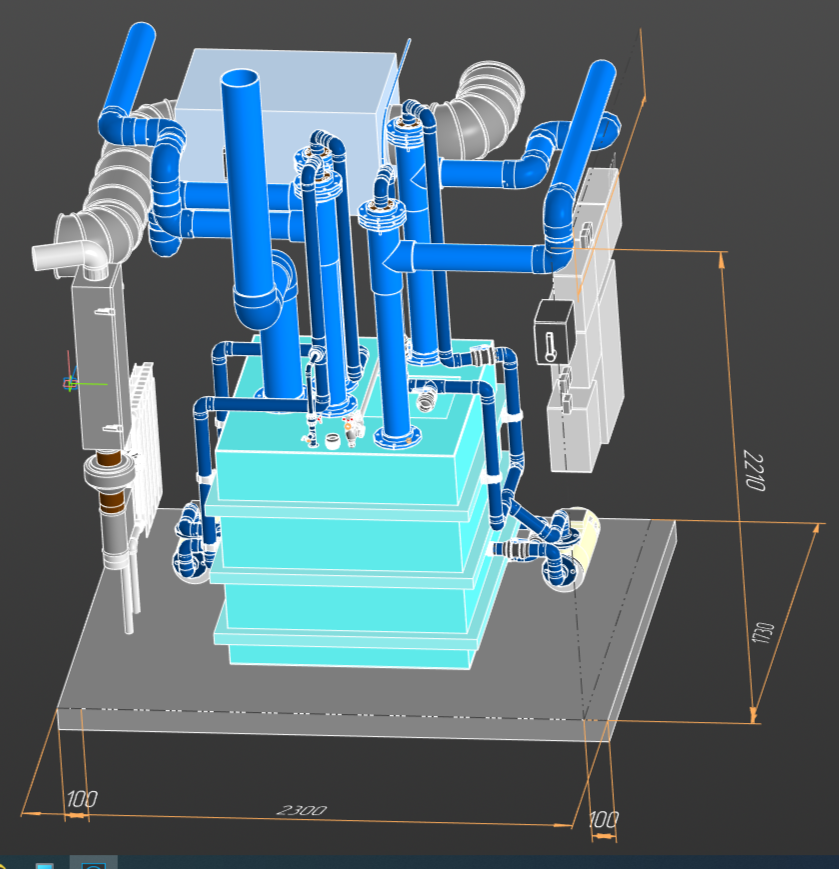

Установка нейтрализации утечки газообразного хлора. Емкость для нейтрализующего раствора 1м3. Габариты 2300 ширина, 1730 глубина, 2210мм высота. Производительность 4-х эжекторов 200м3/час хлоргазовой смеси.

Состав: 3D Cборка

Софт: КОМПАС-3D 19.1

Файлы:

Каталог
Инженерные системы
Установка нейтрализации утечки хлора

Тройкик D110.m3d

Верх емкости.m3d

Фланец для трубы D150.m3d

Ящик на 4е рубильника 250х300х165.m3d

Труба пп D32 L320.m3d

Труба пп D32 L150.m3d

Труба пп D32 L800.m3d

Угол ПП D32.m3d

Труба пп D32 L300.m3d

Ящик-рубильник 100А.m3d

ящик 405х640х215.m3d

Ящик 264х310х120.m3d

Ящик ШУВ-3 264х310х120.m3d

Ящик ШУВ-2 264х310х120.m3d

Ящик ШСН 264х310х120.m3d

Емкость 1м3.m3d

Обруч емкости.m3d

Задняя стена.m3d

Ручка черная угловатая.m3d

Радиатор/

Радиатор/Заглушка РВО.m3d

Радиатор/Клапан РВО.m3d

Радиатор/Краны РВО.m3d

Радиатор/РВО 5 секций.a3d

Радиатор/РВО.a3d

Радиатор/Секция РВО.m3d

Распределительная коробка КР2605/

Распределительная коробка КР2605/Коробка КР2605.m3d

Распределительная коробка КР2605/КР2605.a3d

Распределительная коробка КР2605/Крышка КР2605.m3d

Распределительная коробка КР2605/Сальник 21.m3d

Замок/

Замок/1.m3d

Замок/2.m3d

Замок/Проволока.m3d

Замок/Сборка.......a3d

Кран шаровый мет/

Кран шаровый мет/гайка.m3d

Кран шаровый мет/краник-закр.a3d

Кран шаровый мет/краник-закр.m3d

Кран шаровый мет/ручка.m3d

Кран шаровый мет/шарик.m3d

!!!Установка нейтрализации утечки хлора.a3d

Сборка.a3d

Переключатель.m3d

Ящик включения большого фильтра.m3d

Защелка для ящика с фильтром.a3d

Сборка Корпус с фильтром 170х210х760.a3d

насос.m3d

Блок - приставка к циклону.m3d

Циклон D100.m3d

Колено вытяжки D100.m3d

Труба D250 цинк L700.m3d

Сборка Труба цинк D250 L250 с обручами.a3d

Сборка Труба цинк D250 L810 с обручами.a3d

Корпус с фильтром 170х210х760.m3d

Сборка корпус.a3d

Розетка с крышкой внешнего исполнения.m3d

Выключатель двух клавишный.m3d

Выключатель одноклавишный.m3d

Трубка подачи воздуха в емкость D10.a3d

Шланг.a3d

Левая стена.m3d

Труба D55 L444.m3d

Труба D55 L237.m3d

Труба D55 L170.m3d

Труба D55 L130.m3d

Труба D55 L150.m3d

Труба D55 L566.m3d

Труба D55 L125.m3d

Труба D55 L100.m3d

Кран шаровый ПП50.a3d

Кран шаровый ПП50 нормально закрытый.a3d

Корпус пласт кранаD50.m3d

Шарик 30мм.m3d

Правая стена.m3d

Потолок.m3d

Пол.m3d

Труба D55 L85.m3d

Труба D55 L1060.m3d

Муфта D40 черная.m3d

Конус крана ПП50.m3d

Гайка крана ПП50.m3d

Ручка для крана D50.m3d

Сборка Муфта ПП Американка 20х20.a3d

Сборка насос с фланцами.a3d

Фланец для насоса.m3d

Штуцер8.m3d

ТрубаD40 х1,5.m3d

Кран шаровый ПП D20 положение открыто.a3d

Труба ПП20 L120 белый.m3d

Муфта комбинированная 1.2НР х 20.m3d

Американка ПП20х1,2 вр.m3d

Труба ПП20 L600 белый.m3d

Труба ПП20 L1000 белый.m3d

Труба ПП20 L60 белый.m3d

ПП угол D20 90гр белый.m3d

Тройник ПП20 белый.m3d

муфта-американка крепление к баку.m3d

Кран шаровый ПП D20 положение закрыто.a3d

Шаровой кран ПП Ду 20 PN25 тело.m3d

Шаровой кран ПП Ду 20 PN25 ручка.m3d

Шаровой кран ПП Ду 20 PN25.m3d

ПП краник спускной D20.m3d

Сборка ящик с воздушным фильтром и ручками.a3d

Ящик с фильтром на потолке 840х480х520.m3d

Труба D55 L217.5.m3d

Труба ПП20 L193.m3d

трубка не стандарт.m3d

Фланец ПП 20.m3d

Муфта ПП20.m3d

Тройник ПП20.m3d

ПП угол D20 90гр.m3d

Муфта ПП Американка 20х20.m3d

Труба ПП20 L100.m3d

Переходник D50х20.m3d

Труба D55 L172.m3d

Переходник D50х70.m3d

Труба ПНД D110 L120.m3d

Труба D55 L523.m3d

Труба D55 L96.m3d

Труба D55 L80.m3d

Труба D55 L110.m3d

Труба D55 L81.m3d

Труба D55 L500.m3d

Труба D55 L674.m3d

Труба D55 L140.m3d

Труба D55 L1031.m3d

Труба ПНД D110 L490.m3d

Труба ПНД D110 L90.m3d

Труба ПНД D110 L487.m3d

Труба ПНД D110 L464.m3d

Труба D55 L420.m3d

Кронштейн пластиковый c фиксатором VT.KP.F.025 (25 мм).m3d

Труба D55 L190.m3d

Отвод для D55 90гр.m3d

Труба D55 L760.m3d

Тройник D55.m3d

Труба D55 L60.m3d

Труба ПНД 160 L1000.m3d

Переходник D100х50.m3d

Фланец для трубы D100.m3d

Угол ПНД D110.m3d

Труба ПНД D110 L320.m3d

Труба D250 цинк L810.m3d

Сборка Отвод воздушн D250 90гр с обручами.a3d

Отвод воздушной трубы D250 90гр.m3d

Обруч воздушной трубы D250.m3d

Емкость с обручами.a3d

Труба ПНД D110 L297.m3d

Труба ПНД D110 L148.m3d

Труба ПНД D110 L1090.m3d

Труба ПНД D110 L60.m3d

Труба ПНД D110 L540.m3d

Труба ПНД 160 L270.m3d

Угол ПНД D160.m3d

Труба ПНД 160 L500.m3d

Труба ПНД D110 L750.m3d
