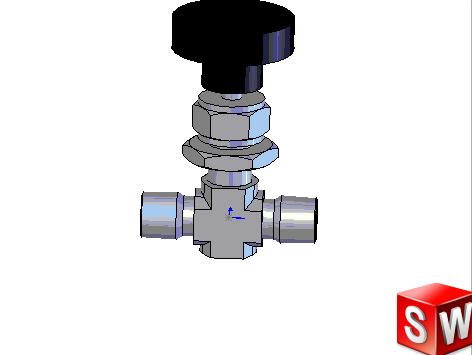

Вентиль игольчатый SS-1VM4 (Swagelok)

Вентиль игольчатый SS-1VM4 (Swagelok)
Типы конструкции штока
- С конусным наконечником – клапаны
всех серий
- С мягким седлом – клапаны всех серий
- С регулирующим наконечником – клапаны
серий O, 1 и 18
Размеры условного прохода
- От 2,0 до 9,5 мм (от 0,080 до 0,375 дюйма)
Коэффициент расхода (Cv)
- От 0,09 до 1,80
Типы движения потока
- Прямая, угловая и трехходовая
конфигурации
Возможность крепления на панель
- Клапаны серий O, 1 и 18

Состав: 3D Деталь Язык документа

Софт: SolidWorks 2010

Файлы:
