Аэрация футбольного поля

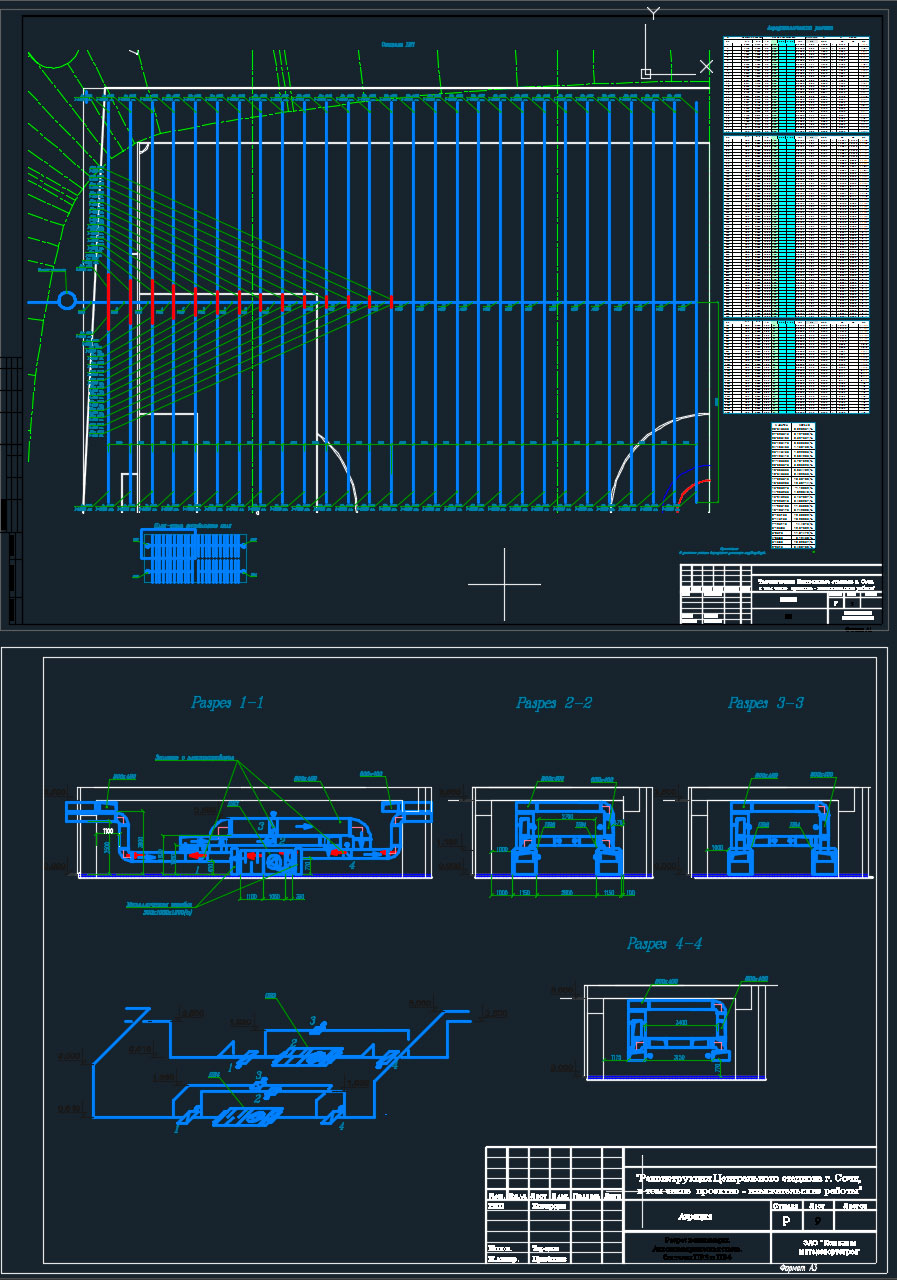

Ваше вниманию представляется проект чертежей подпочвенной аэрации с подачей и забором воздуха вентустановками из подпочвенного пространства. Для футбольного поля проектом предусматривается аэрация, включающая в себя подачу наружного воздуха в подпочвенное пространство футбольного поля, а также забор воздуха из подпочвенного пространства футбольного поля.
Подача наружного воздуха и забор воздуха осуществляется вентиляционными установками ПВ1-ПВ4 и служит вспомогательным средством дренажной системы футбольного поля, а так же для восстановления натурального покрытия футбольного поля после проведения футбольных матчей. Системы не связаны между собой и каждая обслуживает свою равную четверть поля.
Подача воздуха в почву осуществляется через систему трубопроводов расположенных под футбольным полем, состоящей из раздающего неперфорированного коллектора 630 и отходящих от него перфорированные трубопроводов.

Состав: Проект 8 чертежей. Стадия Р. Язык документа

Софт: AutoCAD 2015

Файлы:
Чертежи.dwg
