Тепловые сети для обогрева футбольного поля

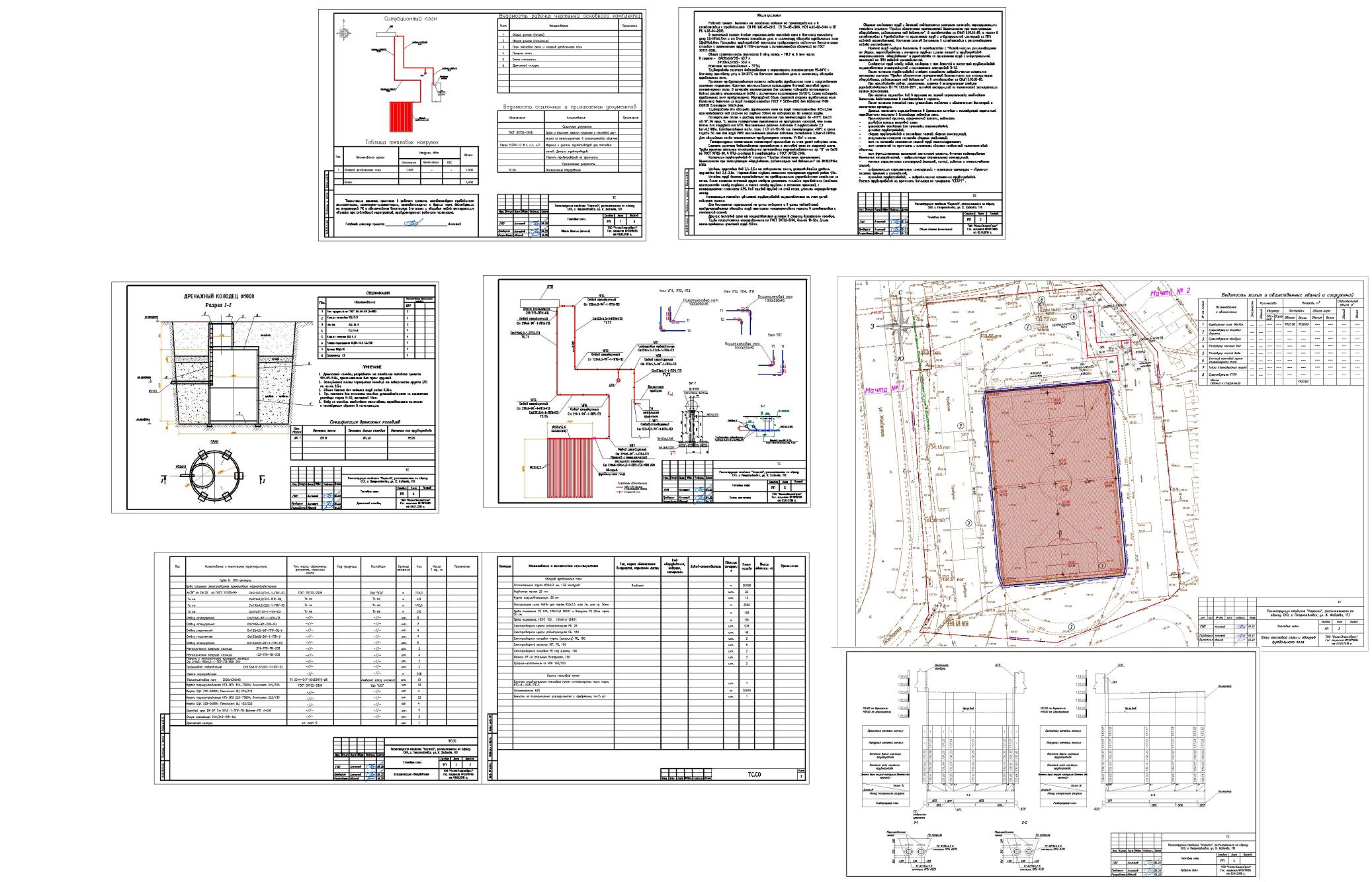

Раздел -ТС, обогрев футбольного поля на стадионе, прокладка под растительным слоем.

В настоящий проект входит строительство тепловой сети к блочному тепловому узлу 2Дн133х4,5мм и от блочного теплового узла к коллектору обогрева футбольного пола 2Дн219х6,0мм. Прокладка трубопроводов теплосети предусмотрена подземным бесканальным способом с применением труб в ППУ-изоляции с полиэтиленовой оболочкой по ГОСТ 30732-2006.
Общая протяженность теплосети в одну нитку - 118,7 м, в том числе:
в грунте - 2∅219х6,0/315- 63,7 м
2∅133х4,5/225- 55,0 м.
Источник теплоснабжения - ЭТЭЦ.
Трубопроводы горячего водоснабжения с параметрами теплоносителя 95-60°С к блочному тепловому узлу и 50-35°С от блочного теплового узла к коллектору обогрева футбольного пола.
Проектом предусматривается система подогрева футбольного поля с искусственным газонным покрытием. Источник теплоснабжения пректируемы блочный тепловой пункт контейнерного типа. В качестве теплоносителя для системы подогрева используется водный раствор этиленгликоля (40%) с расчетными параметрами 50/35°С. Схема подогрева футбольного поля предусмотрена двухтрубной вдоль короткой стороны футбольного поля. Коллектор выполнен из труб полипропиленовых ГОСТ Р 52134-2003 для давления PN10 (SDR11) диаметром 160х14,6мм.
Трубопроводы для обогрева футбольного поля из труб полиэтиленовых ∅25х2,3мм прокладываются под газоном на глубине 350мм от поверхности до центра трубы.
Полипропилен стоек к расвору этиленгликоля при температурах до +100°С (см.СП 40-101-96 прил. 1), также полипропилен практически не пропускает кислород, что очень важно для оборудования БТП. Максимальное рабочее давление в трубопроводе 2,7 bar=0.27МПа. Соответственно табл. прил. 2 СП 40-101-96 при температурах +50°С и сроке службы 50 лет для труб PN10 максимальное рабочее давление составляет 7,3bar=0.73МПа. Для аварийного слива этиленгликоля предусмотрена емкость V=15м³ и насос.
Температурная компенсация коллекторов происходит за счет углов поворота сети.
Система горячего водоснабжения присоединена к тепловой сети по закрытой схеме.
Трубы приняты стальные электросварные прямошовные термообработанные гр. "В" из Ст20 по ГОСТ 10705-80, в ППУ-изоляции в соответствии с ГОСТ 30732-2006.
Категория трубопроводов-IV согласно "Правил обеспечения промышленной безопасности при эксплуатации оборудования, работающего под давлением" от 30.12.2014г. N358.
Уровень грунтовых вод 2,4-3,5м от поверхности земли, установившейся уровень грунтовых вод 2,4-2,8м. Нормативная глубина сезонного промерзания грунтов равна 1,8м.
Укладка труб должна производиться на предварительно утрамбованное основание из песка. После монтажа песчаный грунт следует уплотнить послойно трамбовками (особенно пространство между трубами, а также между трубами и стенками траншеи), с коэффициентом плотности 0.95. Над каждой трубой на слой песка уложить маркировочную ленту.
Компенсация тепловых удлинений трубопроводов осуществляется за счет углов поворота трассы.
Для восприятия перемещений на углах поворота и в узлах ответвлений предусматривается обкладка труб теплосети полиэтиленовыми матами в соответствии с монтажной схемой.
Дренаж тепловой сети от осуществляется уклоном в сторону дренажного колодца.
Трубы поставляются изолированными по ГОСТ 30732-2006, длиной 10-12м. Длина неизолированных участков труб 150мм.
