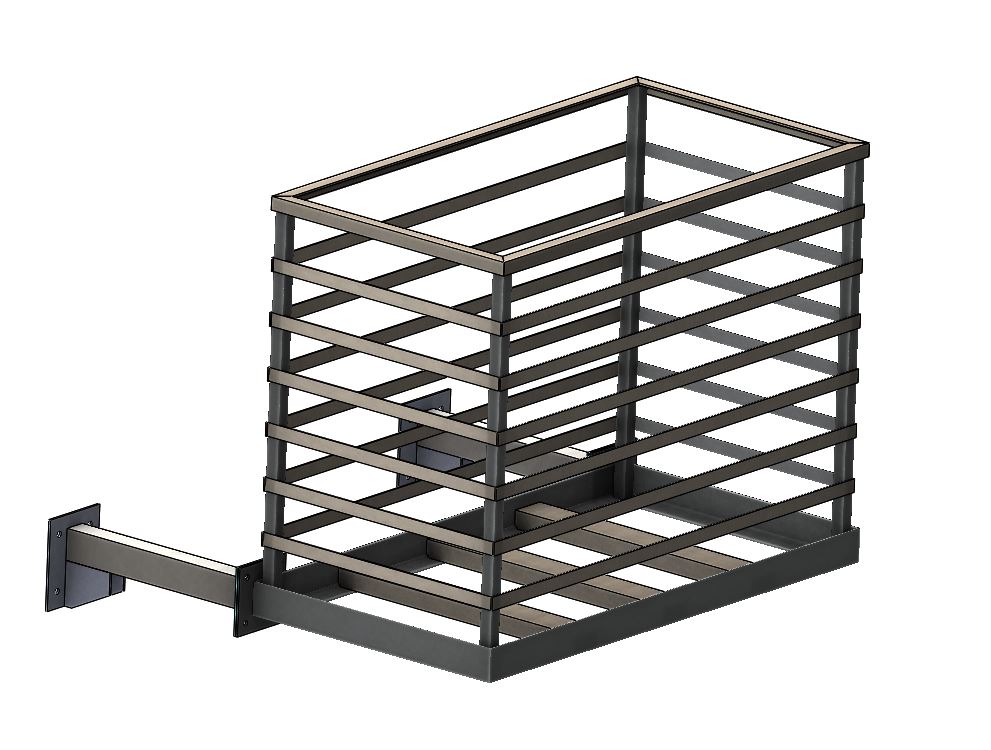

Балкон для кондиционера

Балкон служит для установки внешнего блока кондиционера. Корзина устанавливается на кронштейн, который крепиться к торцу перекрытия этажа. Габариты 1150х650х915. Расчетная нагрузка 400кг

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16

Сайт: www

Просмотр файлов
Балкон для кондиционера (вмасштабе)/Балкон для кондиционера.SLDASM
Балкон для кондиционера (вмасштабе)/Корпус 4-3.SLDPRT
Балкон для кондиционера (вмасштабе)/Корпус 4-3-Статический анализ 2.CWR
Балкон для кондиционера (вмасштабе)/Косынка.SLDPRT
Балкон для кондиционера (вмасштабе)/Кронштейн балкона 4.3.SLDASM
Балкон для кондиционера (вмасштабе)/Труба 70х50х4 L500.SLDPRT
Балкон для кондиционера (вмасштабе)/Фланец 150.SLDPRT
Балкон для кондиционера (вмасштабе)/Фланец крепления.SLDPRT
