Циклон ЦН-15-500х8УП

0
0
11
0
0
250

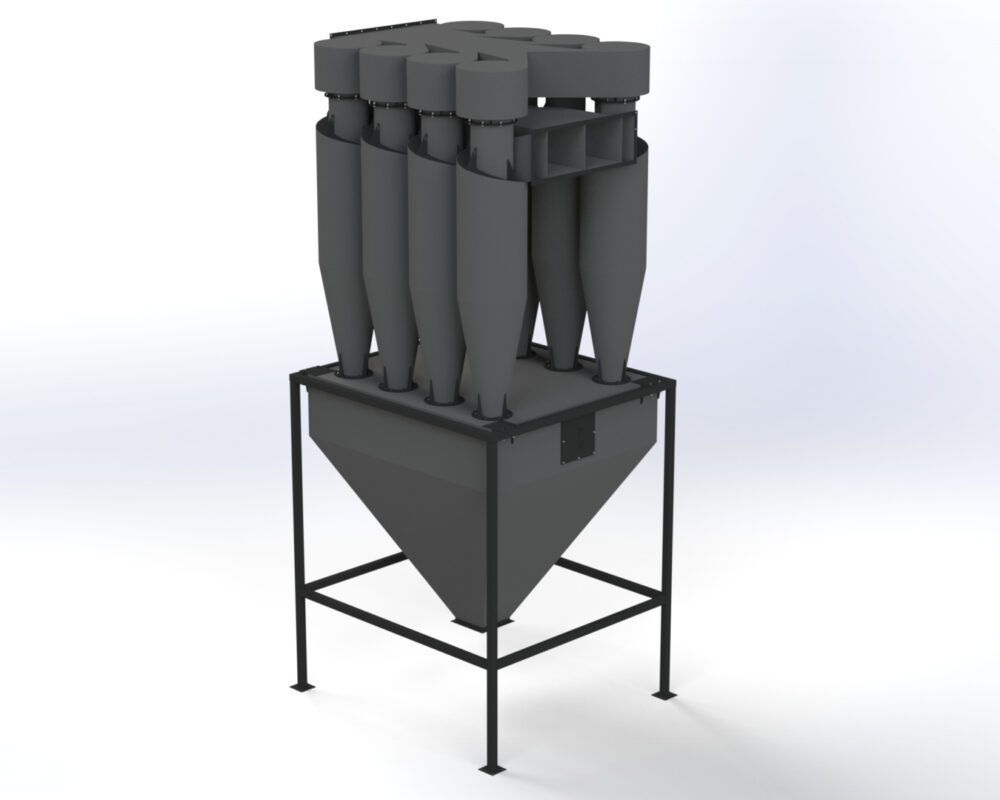

Циклон ЦН-15-500х8УП применяется

для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
очистки аспирационного воздуха в различных отраслях промышленности — черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.
Внимание! Конструкция основания(опорная часть) не достаточно надежна, нужно рассчитать нагрузки и переделать.
