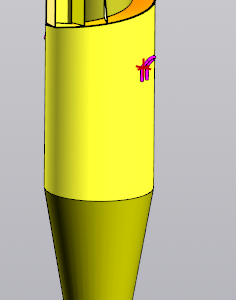

Циклон левый ЦН-11-1400

циклон левый, угол захода 11 градусов, диаметр 1400мм. Используется в системах очистки воздуха. Может использоваться совместно с мокрым скруббером.

Состав: Сборочный чертеж, спецификация, корпус, крышка

Софт: КОМПАС-3D 18

Файлы:

Циклон левый.spw

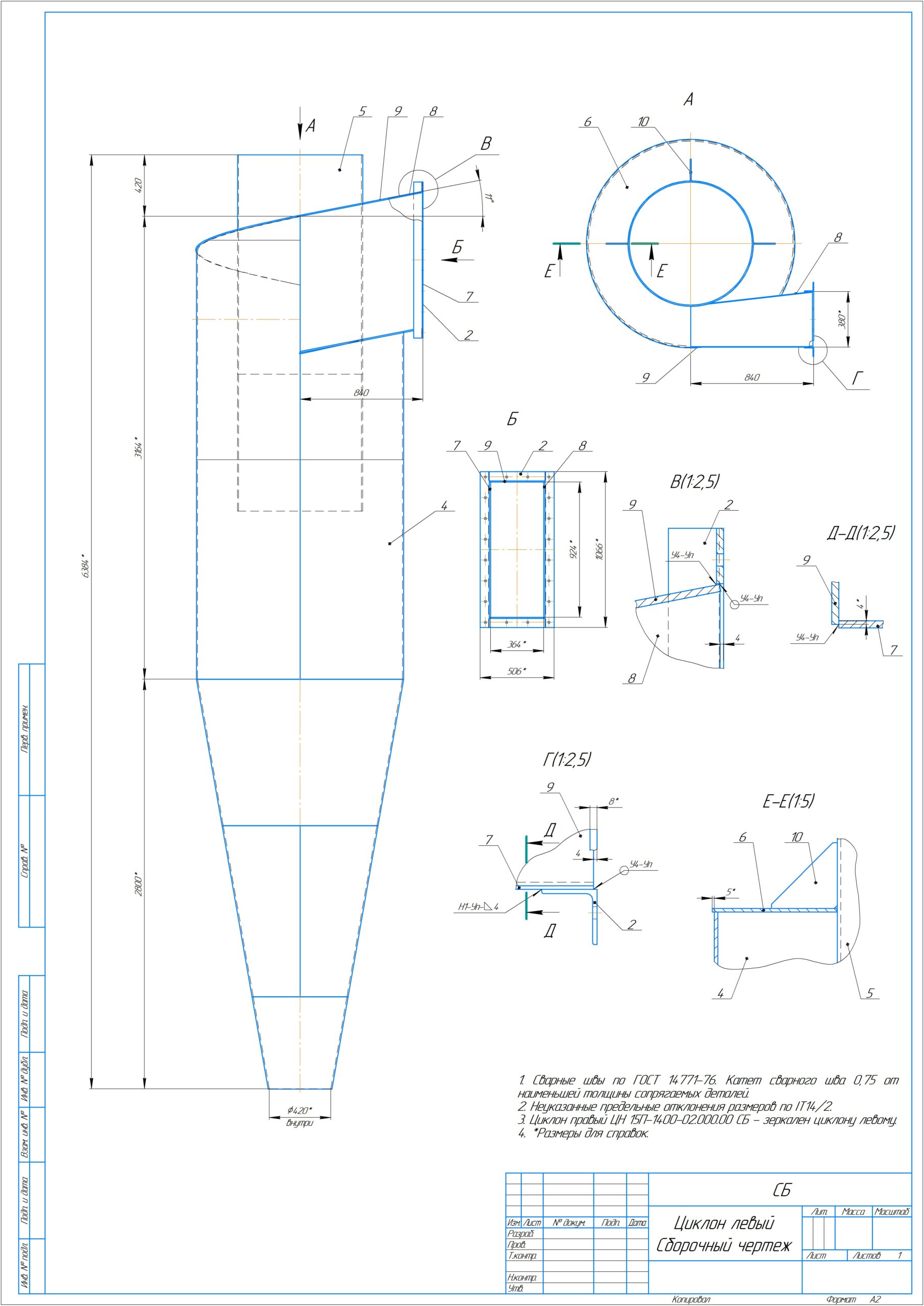

СБ - Циклон левый Сборочный чертеж.cdw

Корпус циклона.cdw

Крышка винтовая2.cdw

Пластина.cdw

Рамка соединительная Сборочный чертеж.cdw

Угольник вертикальный.cdw

Рамка соединительная.spw

Труба выхлопная.cdw

Стенка наружная.cdw

Стенка задняя.cdw

Донце.cdw

Косынка.cdw

Конус верхний.cdw

Конус средний.cdw

Конус нижний.cdw

Конус спец.spw

Конус Сборочный чертеж.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
