Циклон цн-11-550

Циклон ЦН-11 пылеуловитель предназначен для сухой очистки запыленного газа от невзрывоопасной, неслипающейся пыли, образующейся при технологических процессах сушки, обжига, агломерации или при сжигании топлива, для очистки аспирационного воздуха в черной и цветной металлургии, в химической, машиностроительной и деревообрабатывающей промышленности, в производстве строительных материалов, и других отраслях.

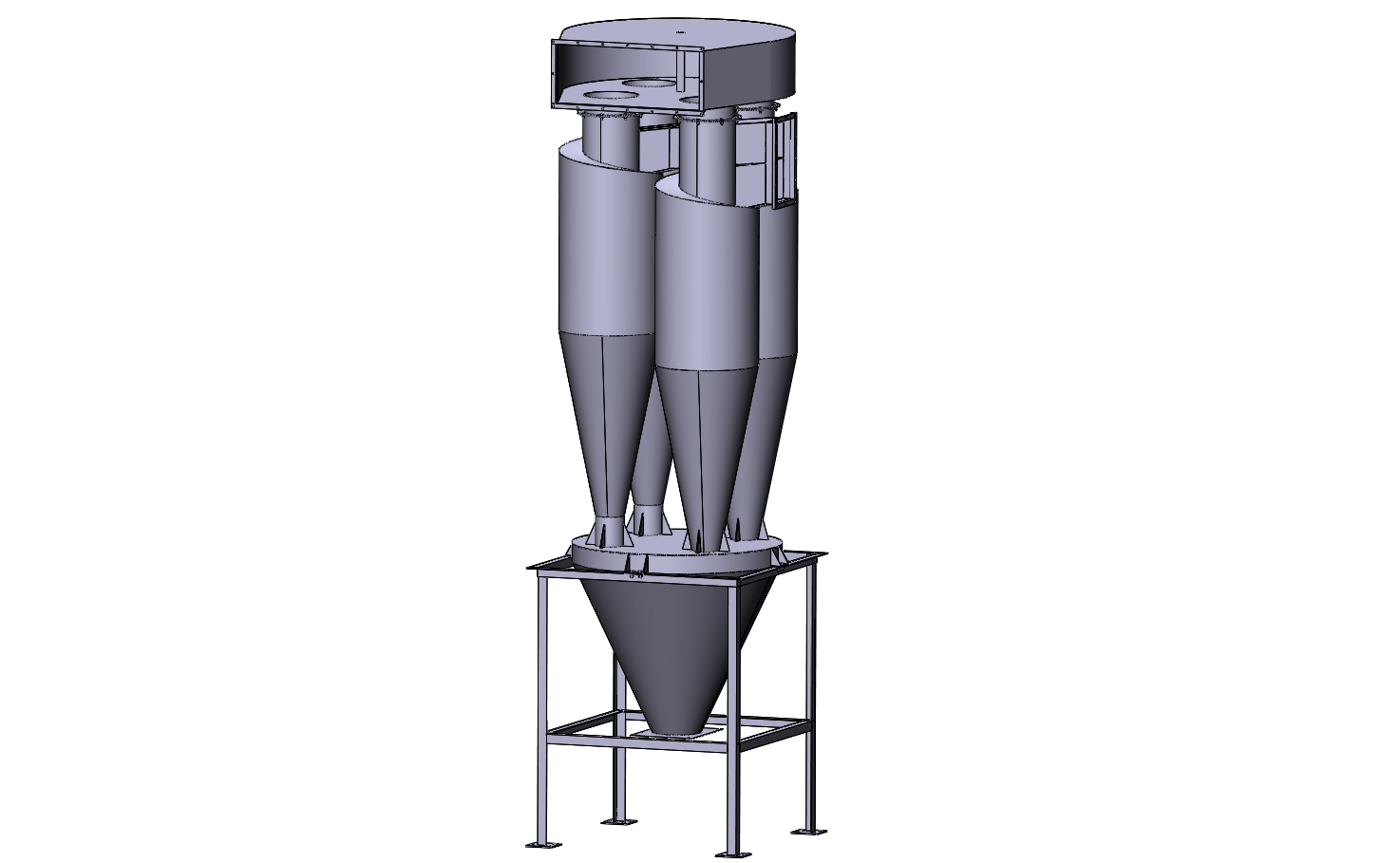

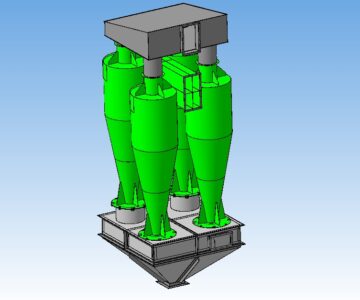

В данной модели представлен циклон группового исполнения, состоящий из четырех пылеулавливающих агрегатов.
Параметры:
- диаметр 550 мм,

- производительность
- при потере давления 0,7 кПа - 6050 м3/ч
- при потере давления 1,2 кПа - 7810 м3/ч

- Площадь поперечного сечения цилиндрической части циклонов, 0,95 м2

Данный циклон регулярно собирается на производстве и успешно используется в фермерских хозяйствах при очистке зерновых культур от загрязнений.
Модель и чертежи полностью готовы для запуска в производство.

Состав: Полная 3D модель (листовой металл) + все чертежи Язык документа
