Циклон П-ЦМ-600У-00.00.000

0
1
32
0
0
250
П-ЦМ-600У-00.00.000 СБ - Циклон.stp

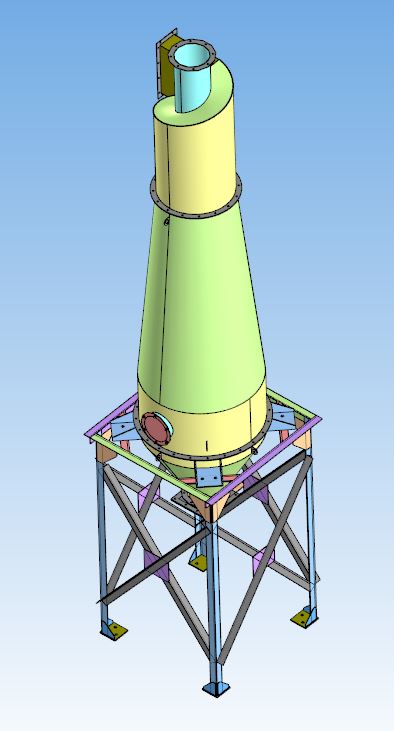

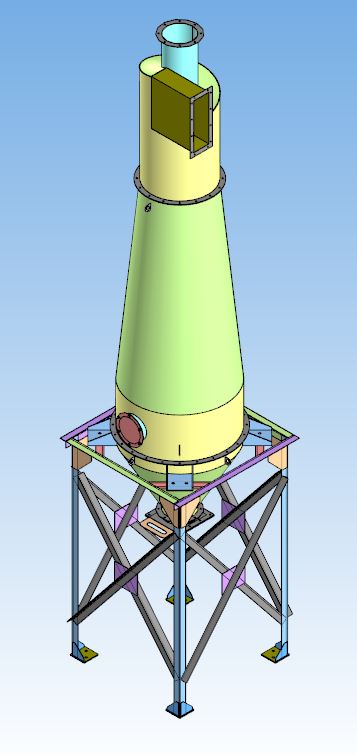

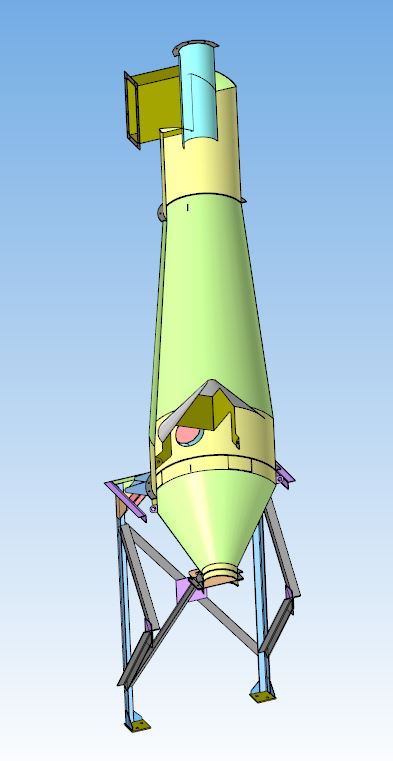

3D модель Циклон П-ЦМ-600У-00.00.000
3D модель Циклон П-ЦМ-600У-00.00.000
3D модель Циклон П-ЦМ-600У-00.00.000
3D модель Циклон П-ЦМ-600У-00.00.000

Циклоны ЦМ предназначены для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся при переработки сельскохозяйственной продукции; тяжелых абразивных пылей.

3D Модели 3D модель циклон
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Алексей Григорьевский
Дата
27.06.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D Версия 20 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • П-ЦМ-600У-04.00.000 - Входной узел
    • П-ЦМ-600У-01.00.006 - Фланец конуса.m3d
    • П-ЦМ-600У-01.00.006 - Фланец конуса_Л4мм_4шт_(четверть).dxf
    • П-ЦМ-600У-02.00.004 - Фланец шибера.m3d
    • П-ЦМ-600У-02.00.004 - Фланец шибера_Л4мм_4шт_(четверть).dxf
    • П-ЦМ-600У-04.00.000 СБ - Входной узел.a3d
    • П-ЦМ-600У-04.00.001 - Цилиндр.m3d
    • П-ЦМ-600У-04.00.001 - Цилиндр_Л2мм_1шт.dxf
    • П-ЦМ-600У-04.00.002 - Крышка.m3d
    • П-ЦМ-600У-04.00.002 - Крышка_Л2мм_1шт.dxf
    • П-ЦМ-600У-04.00.003 - Труба.m3d
    • П-ЦМ-600У-04.00.003 - Труба_Л2мм_1шт.dxf
    • П-ЦМ-600У-04.00.004 - Стенка нижняя.m3d
    • П-ЦМ-600У-04.00.004 - Стенка нижняя_Л2мм_1шт.dxf
    • П-ЦМ-600У-04.00.005 - Стенка боковая.m3d
    • П-ЦМ-600У-04.00.005 - Стенка боковая_Л2мм_2шт.dxf
    • П-ЦМ-600У-04.00.006 - Стенка верхняя.m3d
    • П-ЦМ-600У-04.00.006 - Стенка верхняя_Л2мм_1шт.dxf
    • П-ЦМ-600У-04.00.007 - Фланец.m3d
    • П-ЦМ-600У-04.00.007 - Фланец_(пласт. больш.)_Л4мм_2шт.dxf
    • П-ЦМ-600У-04.00.007 - Фланец_(пласт. меньш.)_Л4мм_2шт.dxf
  • П-ЦМ-600У-03.00.000 - Рама
    • П-ЦМ-600У-03.00.000 СБ - Рама.a3d
    • П-ЦМ-600У-03.00.001 - Уголок 1990_4шт.m3d
    • П-ЦМ-600У-03.00.002 - Уголок 1272_2шт.m3d
    • П-ЦМ-600У-03.00.003 - Уголок 1146_2шт.m3d
    • П-ЦМ-600У-03.00.004 - Уголок 482_4шт.m3d
    • П-ЦМ-600У-03.00.005 - Уголок 1720_8шт.m3d
    • П-ЦМ-600У-03.00.006 - Платик.m3d
    • П-ЦМ-600У-03.00.006 - Платик_Л5мм_4шт.dxf
    • П-ЦМ-600У-03.00.007 - Косынка.m3d
    • П-ЦМ-600У-03.00.007 - Косынка_Л5мм_8шт.dxf
    • П-ЦМ-600У-03.00.008 - Платик опорный.m3d
    • П-ЦМ-600У-03.00.008 - Платик опорный_Л10мм_4шт.dxf
    • П-ЦМ-600У-03.00.009 - Косынка 120х120.m3d
    • П-ЦМ-600У-03.00.009 - Косынка 120х120_Л5мм_8шт.dxf
  • П-ЦМ-600У-02.00.000 - Бункер
    • П-ЦМ-600У-01.00.007 - Фланец обечайки.m3d
    • П-ЦМ-600У-01.00.007 - Фланец обечайки_Л4мм_4шт_(четверть).dxf
    • П-ЦМ-600У-02.00.000 СБ - Бункер.a3d
    • П-ЦМ-600У-02.00.001 - Обечайка.m3d
    • П-ЦМ-600У-02.00.001 - Обечайка_Л2мм_2шт_(половина).dxf
    • П-ЦМ-600У-02.00.002 - Конус.m3d
    • П-ЦМ-600У-02.00.002 - Конус_Л2мм_2шт_(половина).dxf
    • П-ЦМ-600У-02.00.003 - Обечайка меньшая.m3d
    • П-ЦМ-600У-02.00.003 - Обечайка меньшая_Л2мм_3шт.dxf
    • П-ЦМ-600У-02.00.004 - Фланец шибера.m3d
    • П-ЦМ-600У-02.00.004 - Фланец шибера_Л4мм_8шт_(четверть).dxf
    • П-ЦМ-600У-02.00.005 - Опора крепления.m3d
    • П-ЦМ-600У-02.00.005 - Опора крепления_Л8мм_4шт.dxf
    • П-ЦМ-600У-02.00.006 - Косынка.m3d
    • П-ЦМ-600У-02.00.006 - Косынка_Л8мм_8шт.dxf
    • П-ЦМ-600У-02.00.007 - Ухо.m3d
    • П-ЦМ-600У-02.00.007 - Ухо_Л4мм_4шт.dxf
    • П-ЦМ-600У-02.01.000 - Шибер
      • П-ЦМ-600У-02.01.000 СБ - Шибер.a3d
      • П-ЦМ-600У-02.01.001 - Фланец.m3d
      • П-ЦМ-600У-02.01.001 - Фланец_Л4мм_2шт.dxf
      • П-ЦМ-600У-02.01.002 - Проставка.m3d
      • П-ЦМ-600У-02.01.002 - Проставка_(пластина бок)_Л6мм_2шт.dxf
      • П-ЦМ-600У-02.01.002 - Проставка_(пластина центр)_Л6мм_1шт.dxf
      • П-ЦМ-600У-02.01.003 - Шибер.m3d
      • П-ЦМ-600У-02.01.003 - Шибер_Л5мм_1шт.dxf
      • П-ЦМ-600У-02.01.004 - Пруток.m3d
  • П-ЦМ-600У-01.00.000 - Корпус
    • П-ЦМ-600У-01.00.000 СБ - Корпус.a3d
    • П-ЦМ-600У-01.00.001 - Конус.m3d
    • П-ЦМ-600У-01.00.001 - Конус_Л2мм_1шт_(верх).dxf
    • П-ЦМ-600У-01.00.001 - Конус_Л2мм_2шт_(низ).dxf
    • П-ЦМ-600У-01.00.002 - Обечайка.m3d
    • П-ЦМ-600У-01.00.002 - Обечайка_Л2мм_2шт_(половина).dxf
    • П-ЦМ-600У-01.00.003 - Труба.m3d
    • П-ЦМ-600У-01.00.003 - Труба_Л2мм_2шт.dxf
    • П-ЦМ-600У-01.00.004 - Фланец трубы.m3d
    • П-ЦМ-600У-01.00.004 - Фланец трубы_Л4мм_6шт_(треть).dxf
    • П-ЦМ-600У-01.00.005 - Заглушка.m3d
    • П-ЦМ-600У-01.00.005 - Заглушка_Л2мм_2шт.dxf
    • П-ЦМ-600У-01.00.006 - Фланец конуса.m3d
    • П-ЦМ-600У-01.00.006 - Фланец конуса_Л4мм_4шт_(четверть).dxf
    • П-ЦМ-600У-01.00.007 - Фланец обечайки.m3d
    • П-ЦМ-600У-01.00.007 - Фланец обечайки_Л4мм_4шт_(четверть).dxf
    • П-ЦМ-600У-01.00.008 - Ухо.m3d
    • П-ЦМ-600У-01.00.008 - Ухо_Л4мм_2шт.dxf
    • П-ЦМ-600У-01.00.009 - Ухо рассекателя.m3d
    • П-ЦМ-600У-01.00.009 - Ухо рассекателя_Л4мм_4шт.dxf
    • П-ЦМ-600У-01.01.000 - Отбойный конус
      • П-ЦМ-600У-01.01.000 СБ - Отбойный конус.a3d
      • П-ЦМ-600У-01.01.001 - Конус рассекателя.m3d
      • П-ЦМ-600У-01.01.001 - Конус рассекателя_Л2мм_1шт.dxf
      • П-ЦМ-600У-01.01.002 - Опора.m3d
      • П-ЦМ-600У-01.01.002 - Опора_Л2мм_1шт.dxf
      • П-ЦМ-600У-01.01.003 - Опора.m3d
      • П-ЦМ-600У-01.01.003 - Опора_Л2мм_1шт.dxf

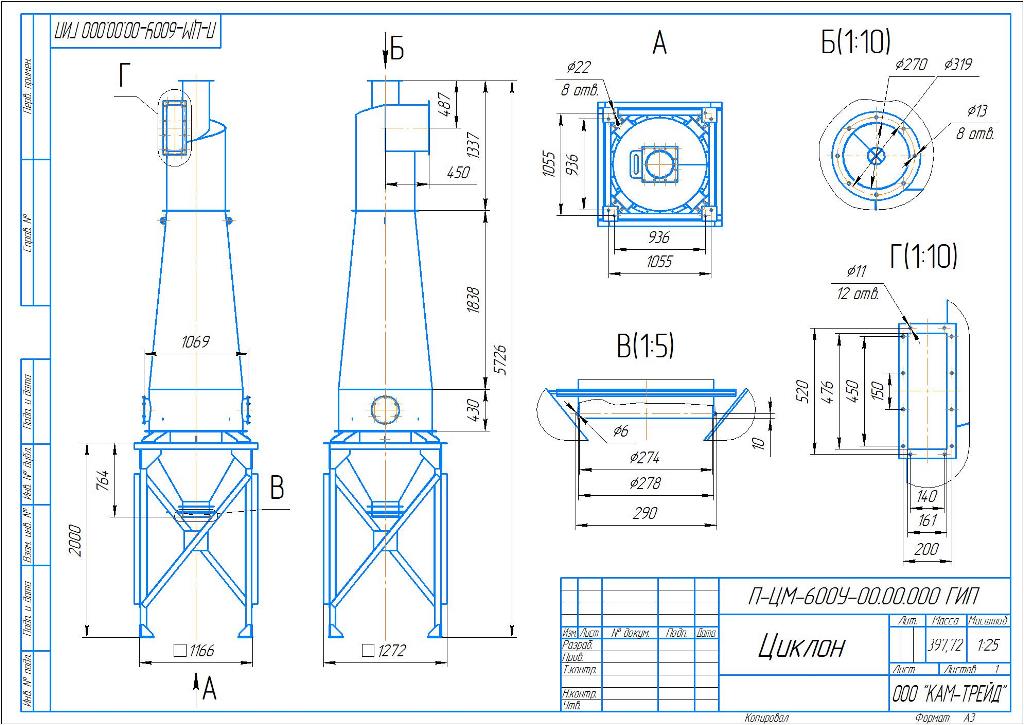

  • П-ЦМ-600У-00.00.000 ГИП - Циклон.cdw
  • П-ЦМ-600У-00.00.000 ГИП - Циклон.pdf
  • П-ЦМ-600У-00.00.000 СБ - Циклон.a3d
  • П-ЦМ-600У-00.00.000 СБ - Циклон.stp
