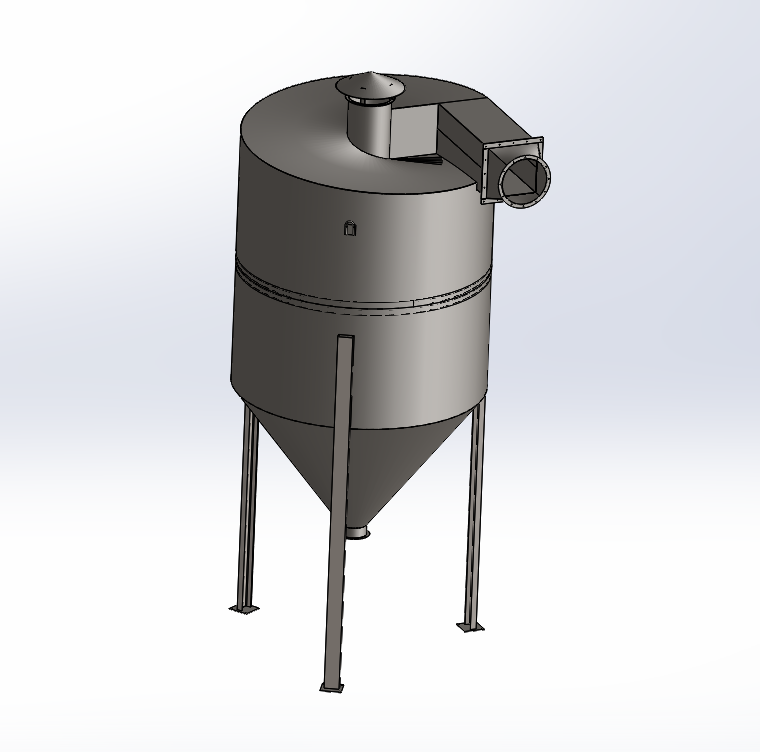

Циклон Ц-4

Циклоны данного типа предназначены для установки в сетях пневмотранспорта, обеспечивают грубую и среднюю очистку воздуха, служат для улавливания крупной пыли, отходов и костры.
Номинальная производительность, м3/час 14000÷18000
Скорость воздуха, м/с 12÷15
Размеры, мм: Dн=2380, Нконуса=1400, Нобщ=4180, Вход 500х500

Состав: 3D сборка, 3D деталировка Язык документа

Софт: SolidWorks 2013

Файлы:

Данный тип архива (7Z) не поддерживается для отображения.
Оставьте комментарий, чтобы модератор проверил файл.

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Автор:

Дата:

Просмотры: 1 875

185 LoadingДобавить в избранное
