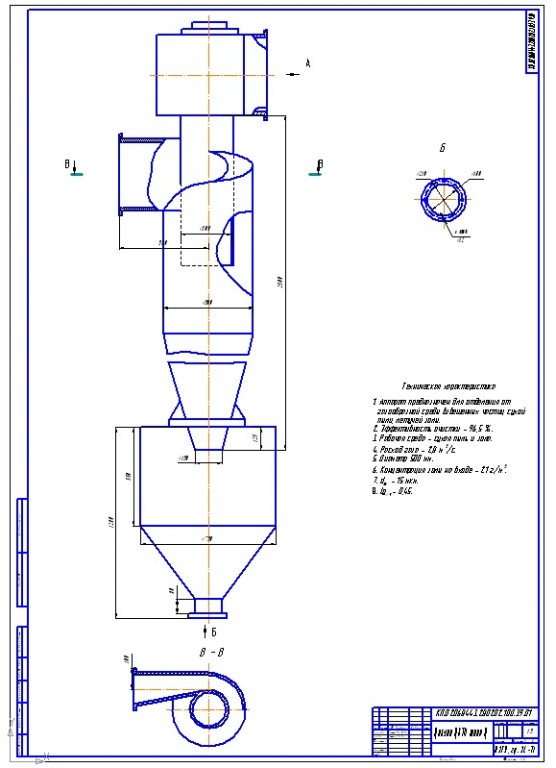

Чертеж циклона ЦКТИ типа Ц

Циклон ЦКТИ типа Ц применяют для очистки дымовых газов котлов производительностью от 2,5 до 20 т/ч. Они обладают таким же гидравлическим сопротивлением, эффективностью и металлоемкостью, как и циклоны конструкции НИИОгаз ЦН-15. Выполняются с улиточным отводом газов.

Техническая характеристика
1. Аппарат предназначен для отделения от газообразной среды взвешенных частиц сухой пыли, летучей золы.
2. Эффективность очистки - 96,5 %.
3. Рабочая среда - сухая пыль и зола.
4. Расход газа - 2,8 м /с.
5. Диаметр 500 мм.
6. Концентрация золы на входе - 21 г/м .
7. d - 15 мкм.
8. lg - 0,45.

Состав: ВО Язык документа

Софт: Компас-3D LT V12

Файлы:

Каталог / Промышленность / Инженерная Экология / Чертеж циклона ЦКТИ типа Ц

Копия Чертеж циклон.cdw
