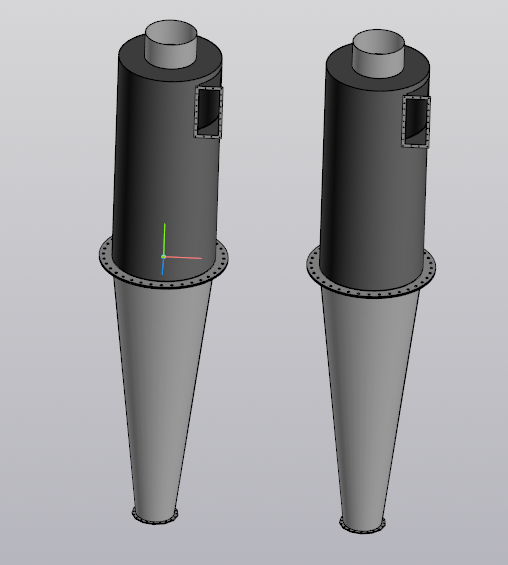

Циклон с даметром 1500 мм и высотой 7500 мм.

250

Циклон назначен для улавливание угольной муки. Рассчитан 24 000 м3/чась воздух на двух циклонов, Эффективность составляет 95-97% (теоретический). Циклонная батарея из двух циклонов устанавливается после вертикальной мельницы с производительностью 9-15 тн чась (иногда 22 тн/чась).

3D Модели циклон

Автор

Rustam Gafforov

Дата

21.08.2025

Язык

Русский

Состав

Циклон в сборе в виде 3Д и деталировка с рабочими чертежами (см. список файлов)

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Входная часть
- Боковая (длинная) часть входа.m3d
- Боковая (короткая) часть входа.m3d
- Верхная (нижная) часть входа циклона угольной мельницыJCP 0121.130825-07.1.cdw
- Входная часть в сборе.a3d
- Входная часть циклона в сбореJCP 0121.130825-07 СБ.cdw
- Фланец входного часта циклона угольной мельницыJCP 0121.130825-07.2.cdw
- Фланец входного часта.m3d
Газоход угольной мельницы
- Газоход от мельницы до циклонов
  - Патрубок переходный.cdw
  - Патрубок переходный.m3d
Асбестовый шнур.m3d
Верхная (нижная) часть входа.m3d
Верхная крышка циклона угольной мельницы.m3d
Верхная крышка циклона угольной мельницыJCP 0121.130825-06.cdw
Выхлопная труба.cdw
Выхлопная труба.m3d
Нижный фланец для циклона угольной мельницыJCP 0121.130825-04.cdw
Нижный фланец.m3d
Патрубок конический.cdw
Патрубок конический.m3d
Патрубок цилиндрический.cdw
Патрубок цилиндрический.m3d
Фланец для циклона угольной мельницыJCP 0121.130825-03.cdw
Фланец.m3d
Циклон в сборе.a3d
Циклон в сборе.stp
Циклон угольной мельницы в сбореJCP 0121.130825 СБ.cdw
Циклон угольной мельницы в сбореJCP 0121.130825 СБ.jpg
Циклонная батарея в сборе.a3d
