Дипломная работа на тему "Отопление и вентиляция культурного центра в г. Москве"

Казанский государственный архитектурно-строительный университет
Кафедра теплоэнергетики, газоснабжения и вентиляции
Дипломная работа
На тему: «Отопление и вентиляция культурного центра»
Казань 2019

Все проектные решения приняты мной на основании расчетов. Расчеты выполнены в соответствии Сводом правил по проектированию общественных зданий и содержатся в пояснительной части проекта.
Здание расположено в городе Москва. Климатические параметры выбраны в соответствии со СП «Климатология». Теплотехнический расчет культурного центра отвечает требованиям СП «Тепловая защита здании» и СП (свод правил) «Проектирование тепловой защиты здании».
На первых 4х листах графической части проекта отображены планы культурного центра с нанесением системы отопления и вентиляция, показан разрез приточных камер с указанием высот и спецификации оборудования.
В качестве источника теплоснабжения используются тепловые сети ТЭЦ с параметрами теплоносителя 110/70С. Перед подачей в систему в систему отопления здания, вода проходит подготовку в тепловом узле и поступает в систему с температурами теплоносителя 95/70С.
Система отопления горизонтальная двухтрубная, присоединенная к наружным тепловым сетям по зависимой схеме через автоматизированный узел управления.
Трубопроводы системы отопления запроектированы из полипропиленовых армированных стекловолокном труб Kalde Fiber. В качестве отопительных приборов приняты биметаллические секционные радиаторы Global Style.
В качестве расчетного помещения выбрал зрительный зал на 400 мест. В зрительном зале посчитан воздухообмен для 3 режимов:
-В теплый период года и
-в холодный период при полном зале
-И третий режим, в холодный период года при отсутствии зрителей.
В этом случае в помещении надо поддерживать температуру 12 градусов. Система вентиляции работает только для отопления помещения, то есть система воздушного отопления. Воздух в помещение подается с большей температурой чтобы компенсировать теплопотери помещения. Система работает на полную рециркуляцию, что позволяет значительно сэкономить энергозатратах. Так же отсутствие проборов и труб отопления делает проект дешевле и сохраняет эстетический вид помещения.
В присутствии зрителей отопление не нужно, так как теплопотери компенсируют тепловыделениями.

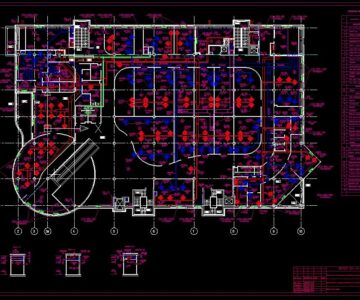

В графической части представлены планы этажей, схемы Отопления и вентиляции, узел обвязки калорифера

Содержание
1. Введение 7
2. Расчетные климатические показатели…..………………………….……..…..7
3. Теплофизические расчеты наружных ограждений 10
3.1.Определение требуемого сопротивления теплопередаче наружной стены 12
3.2 Расчёт стационарного температурного поля в ограждении 16
3.3 Выбор заполнения оконных и дверных проемов. 18
4. Определение тепловых потерь через ограждающие конструкции здания 19
5. Отопление 24
5.1 Конструктивные характеристики системы 24
5. 2. Расчет необходимой поверхности отопительных приборов 24
5.3. Гидравлический расчет системы отопления 27
5.4. Подбор оборудования теплового узла 32
6. Вентиляция 35
6.1. Балансы вредных выделений 35
6.2. Расчет воздухообмена в зрительном зале 39
6.2.1 Расчет воздухообмена зрительном зале 39
6.2.2 Определение расхода тепла на подогрев приточного воздуха зимой. 41
6.2.3 Расчет воздухообмена в зрительном зале при отсутствии зрителей в холодный период 43
6.2.4. Расчет воздухораспределения в зрительном зале 45
6.3 Расчет и подбор оборудования приточной установки П1………………...46
6.4. Аэродинамический расчет приточной системы П1 52
6.4.1 Определение коэффициентов местных сопротивлений 53
6.5. Аэродинамический расчет рециркуляционного воздуховода Р-1 55
6.5.1 Вентиляторный агрегат 55
6.5.2 Подбор оборудования вытяжных систем 55
6.6. Определение воздухообмена нерасчетных помещений 57
7. Энергетический паспорт здания 58
8. Автоматизация приточной системы. 63
8.1. Анализ технологического процесса и его аппаратурного оформления с точки зрения задач автоматизации. 63
8.2. Описание функциональной схемы. 65
8.3 Описание принципиальной электрической схемы 66
9. Технология монтажа……………………………..…………………..……….65
9.1.Основные требования по монтажу систем вентиляции. 68
10. Экономика 75
11. Заключение 80
12.Список использованных источников......................................................... ....80
13.Приложения......................................................................................................82
