Дипломная работа "Отопление и вентиляция административного здания"

Казахский Национальный Университет имени К.И.Сатпаева
Кафедра инженерные системы и сети
Дипломная работа по дисциплине "Отопление и вентиляция"
на тему "Отопление и вентиляция административного здания"
Алматы 2017

Целью выполненного мною дипломного проекта является разработка системы отопления административного здания, расположенной в городе Алматы. Произведины расчетные работы отопительной системы. И еще в проекте определена нагрузка на отопительную систему. Были выбраны и описаны приборы и установки, исходя от нагрузки. Было определено организация работы, график работы трудящих и их расписания, калькуляция трудового расхода в разделе "Технология производства и огранизации строительства ". И еще в этом разделе приведено в виде таблиц определенные нужные количества людей и транспорта и нужные для выполнения приборы и приспособления. В процессе труда было учтено здоровье и безопасность трудящих по нормативным актам. А также, исходя из параметров микроклимата, порядок установки инженерного-технического оборудования, в процессе выполнение проекта. Были описаны параметры влажности воздуха, температуры, и т.д. Современные приборы и оборудование были использованы для проектирования. В разделе охраны труда рассмотрены меры противопожарной безопасности в строительстве, технология производство и организация. Проведен углубленный анализ расходы на организацию работы строительство и отопительную систему.
МАЗМҰНЫ

Кіріспе
1 Негізгі бөлім
1.1 Бастапқы деректер және де климатологиялық мәліметтер 10
1.1.1 Қоршаушы құрылымдардың жылутехникалық есебі 10
1.1.2 Сыртқы қоршауларының жылу жоғалуын анықтау 10
1.1.3 Жылыту жүйесін таңдау және жылыту жүйесін құрастыру 16
1.1.4 Жүйенің гидравликалық есебін есептеу әдісі мен оның өрнектері 28
1.1.5 Жылыту жүйесінің гидравликалық есебі. 35
1.1.6 Жергілікті жылыту пунктінің суараластырғышы. 53
2 Құрылыстың ұйымдастыру технологиясы 65
3 Экономикалық бөлім 84
2.1 Келтірілген шығынның есебі 84
2.2 Негізгі техникалық-экономикалық көрсеткіштер 90
3 Құрылысты ұйымдастыру және технологиясы 91
3.1 Ұйымдық - техникалық шаралары 92
3.2 Жұмыстың көлемінің ақпараттық тізімі 93
3.3 Еңбектің шығындарын калькуляциялау 94
3.4 Күнтізбелік жоспары мен жұмысшылардың қозғалыс графигі 96
3.5 Транспорттық көліктің қажеттілік есебі 97
3.6 Техникалық-экономикалық көрсеткіштер 101
3.7 Жылыту жүйесінің жинақтау жұмысының сапасын бақылап отыру. 102
Қорытынды
Пайдаланылған әдебиеттердің тізімі.

1.1 Бастапқы деректер және де климатологиялық мәліметтер

Құрылыстың аймағы – Алматы қаласы;
Құрылыстың объектісі - Әкімшілік ғимарат;
Құрылыстың көлемі – 40574 м 3;
Жылумен қамтылуы – сыртқы жылу желілері;
Жылыту жүйесінің негізгі жылу тасымалдағышы – су;
Есепті параметрлер – t1 =90С, t2 = 75С.
Сыртқы ауаның есептік параметрлері нормативтік құжат арқылы қабылданылады.
а) Салқын мерзім:
1) 1,6 қамтамасыз ететін ең суық бес күндік ауа температурасы t0/= - 21 С.
2) 8 С-тан кіші орта тәулікті ауа температурасы не тең жылыту кезеңнің ұзақтығы nо=166 тәулік.
3) Жылыту кезеңнің температурасы орта тәулікті ауа температурасынан 8С-тан кіші не тең tоm = - 6,8 С.
4) Желдің орташа жылдамдығының максимал шамасы румб арқылы қантарға, қайталанылуы 16 пайыз және одан да көп болады  = 6,1 м/с.
б) Жылы мерзім:
1) 0,95 қамтамасыз ететін ауа температурасы t0= 27,3С.
2) Желдің орташа жылдамдығының максимал шамасы румб арқылы шілде, қайталануы 16 пайыз және одан да көп болады =2,3 м/с.
3) Ең жылы айдағы сыртқы ауаның температурасының тәуліктік тербелісінің орташа амплитудасы Аор=14,7С.

Состав: Құрылысты ұйымдастыру технологиясы Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Дипломная работа "Отопление и вентиляция административного здания"

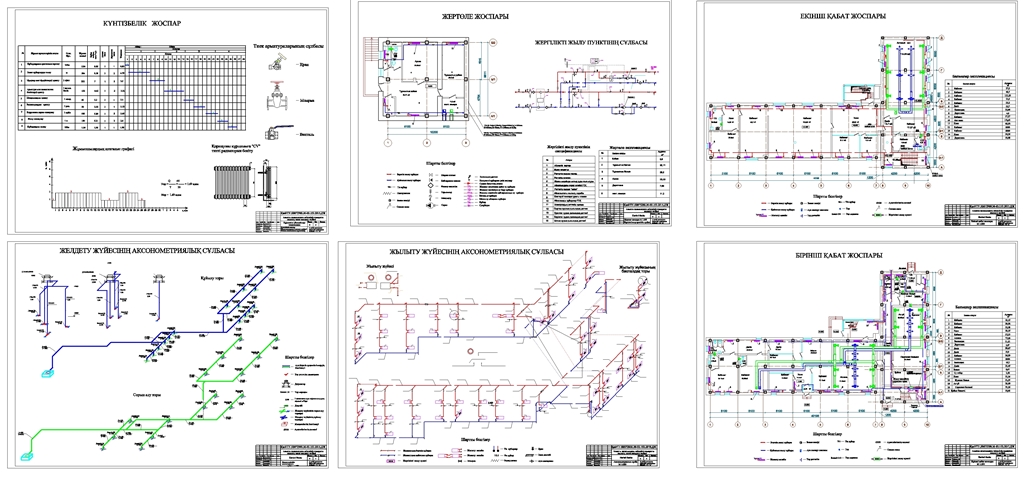

Есекеев Тимур.dwg
ttt.docx
