Дипломный проект на тему "Проектирование систем вентиляции столовой в городе Льгове Курской области"

ОБПОУ "Курский монтажный техникум имени Героя России А.В.Лапшина", специальность 08.02.07 МЭВСУКВиВ, Дипломный проект на тему "Проектирование систем вентиляции столовой в городе Льгове Курской области"

2026 год

Исходные данные:
Наименование объекта строительства: столовая
Географический пункт строительства: город Льгов Курской области
Число этажей: 2
Высота этажа: 4,2 м
Источник теплоснабжения: промышленная котельная.
Температура теплоносителя: 150 С --70 С.
Нормативный срок монтажа систем: количество дней 10 ; месяц – август; год 2026.
Содержание
Введение...........................................................................................................................................2
1. Расчетно-конструктивный раздел 3
1.1 Краткая характеристика объекта 3
1.2 Расчетные параметры воздуха 4
1.2.1 Расчетные параметры наружного воздуха 4
1.2.2 Расчетные параметры внутреннего воздуха 4
1.3 Аэродинамический расчет системы П-1 6
1.4 Подбор калорифера 10
1.5 Расчет сопротивлений приточной камеры 12
1.6 Подбор вентилятора системы П-1 13
2. Монтажное проектирование........................................................................................................... 14
2.1 Общие положения 14
2.2 Монтажная схема системы П-1 16
2.3 Комплектовочная ведомость системы П-1............................................................................. 17
2.4 Эскизы нестандартных деталей системы П-1........................................................................18
2.5 Ведомость объемов работ.........................................................................................................19
3. Проект производства работ 21
3.1 Общие положения 21
3.2 Калькуляция трудозатрат 22
3.3 Расчет состава бригады 24
3.4 Технологическая карта на монтаж элементов систем вентиляции.....................................26
3.5 Набор инструментов повседневного пользования для бригады 26
4. Эксплуатация систем обеспечения микроклимата......... 28
5. Безопасность и экологичность технологических процессов монтажа вентиляционных
систем........................................................................................................................................... 33
Список литературы..........................................................................................................................37

Перечень графической части проекта

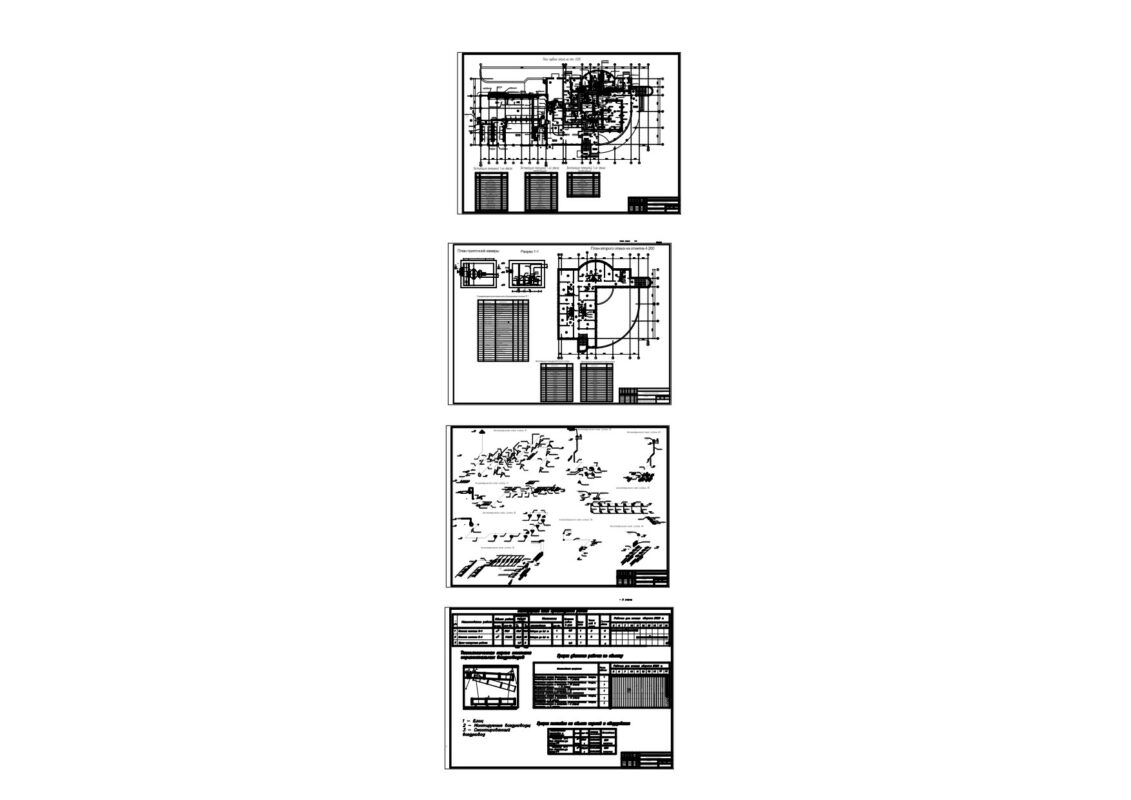

Лист №1 План первого этажа на отм.0.000, экспликация помещений первого этажа
Лист №2 План второго этажа на отм.4.200, план и разрез приточной камеры, экспликация помещений второго этажа, спецификация вентиляционного оборудования системы П1
Лист №3 Аксонометрические схемы систем вентиляции
Лист №4 Проект производства работ
