Северо-Восточный Федеральный университет имени М.К. Аммосова
Кафедра строительного производста
Курсовая работа по дисциплине "Технология возведения зданий и сооружений"

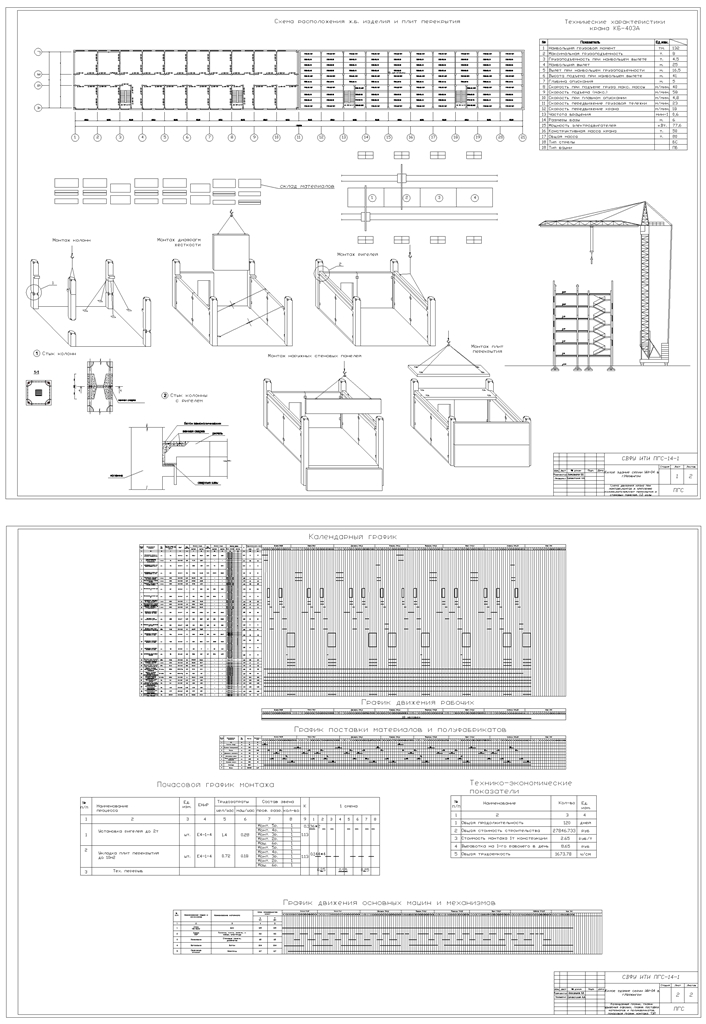

На тему: "Монтаж сборно-каркасного дома ИИ-04"
Якутск, 2018
1. Конструктивно-планировочное решение здания:
Здание серии типа ИИ-04, полносборное, полная высота здания – 21 790 мм;
-функциональное назначение - жилой дом;
-длина здания – 120 000 мм;
-ширина здания – 15 000 мм;
-число этажей - 5;
-сетка колонн 6х6м,
-высота этажа - 3,3 м;
-число пролетов - 3;
-высота подвала - 2,6 м;
-длина температурного отсека – 60 м;
Фундамент: железобетонный, стаканного типа;
Колонны крайние: железобетонные, сплошного сечения, с консольным вылетом для ригеля, есть четыре типа – высотой 6,6 м, 1,64 м сечение 0,3х0,3м;
Колонны средние: железобетонные, сплошного сечения, с двумя консольными вылетами для ригелей, есть четыре типа – высотой 6,6 м, 1,64 м сечение 0,3х0,3м;
Ригели: железобетонные, таврового сечения, длиной 6м и 3м, с шириной 0,4 и 0,3м, высотой 0,45м.
Перекрытие и покрытие: железобетонные пустотные плиты размером
5.76 х1.49м, 5.76х1.49 м для крайних;
Диафрагма жесткости: железобетонные стеновые панели, длиной 2,77м и высотой 3,285м;
Стеновое ограждение: железобетонные стеновые панели толщиной 0,3 м.
- длиной 5,98м высотой по 1.485 м, 0.585 м, 2.085 м, 1.785 м, 1.185 м;
- длиной 0,51м высотой по 2.085 м;
- длиной 0.58м высотой по 2,085м;
- длиной 0.56м высотой по 1.485м 1.785 м;
- угловые панели длиной 0.56 м высотой по 1.185 м,1.485 м, 1.785м, 2.085 м;
Содержание
Задание для выполнения курсового проекта……………………………....….. 2
Введение………………………………………………………………............. 3
1. Конструктивно-планировочное решение здания….……………….………..4
2. Методы и последовательность выполнения монтажных работ …….......….5
2.1. Монтаж каркаса здания……………………………………………...……....5
2.2. Монтаж элементов лестничных площадок и маршей……………...……...6
2.3. Установка наружных стеновых панелей………………….....….…….……9
2.4. Установка внутренних стен……………………………………….….........11
2.5. Установка плит перекрытий………………………………….……………11
3. Сварка монтажных соединений ЖБК ………………………………............13
4. Антикоррозионная защита сварных соединений ……………………....….13
5. Герметизация и утепление стыков в сборных ж/б конструкциях…….........14
6. Монтаж строительных конструкций при отрицательных температурах.....15
7. Контроль качества монтажа и приемка конструкции………………..……..16
8. Техника безопасности при проведении монтажных работ………………...17
8.1. Электробезопасность при выполнении монтажных работ…………….…20
8.2. Противопожарные мероприятия………………………………………...…20
9. Приемка и складирование сборных элементов…………………….…….…20
10. Спецификация сборных элементов…………………………………..….....27
11. Потребность в материалах и полуфабрикатах………………………….…28
12. Расчет грузозахватных приспособлений………………………....…….….29
13. Ведомость грузозахватных устройств и приспособлений
для временного крепления…………………………………………………..….31
14. Ведомость трудозатрат ……………………………………………….…....33
15. Выбор монтажного крана…………………………………………..……....36
15.1. Определение характеристик крана……………………………….….…..36
15.2. Технические и экономические характеристики кранов ……….….…...37
16. Сравнение монтажных кранов ……………………………………..….…..38
Список использованной литературы………………...…………….…….….42
