Дымосос ДН-6,3 для удаления дыма

Дымосос, ДН-6,3. Предназначен для вытягивания (удаления) дыма принудительно. Используется в котельных и тд.

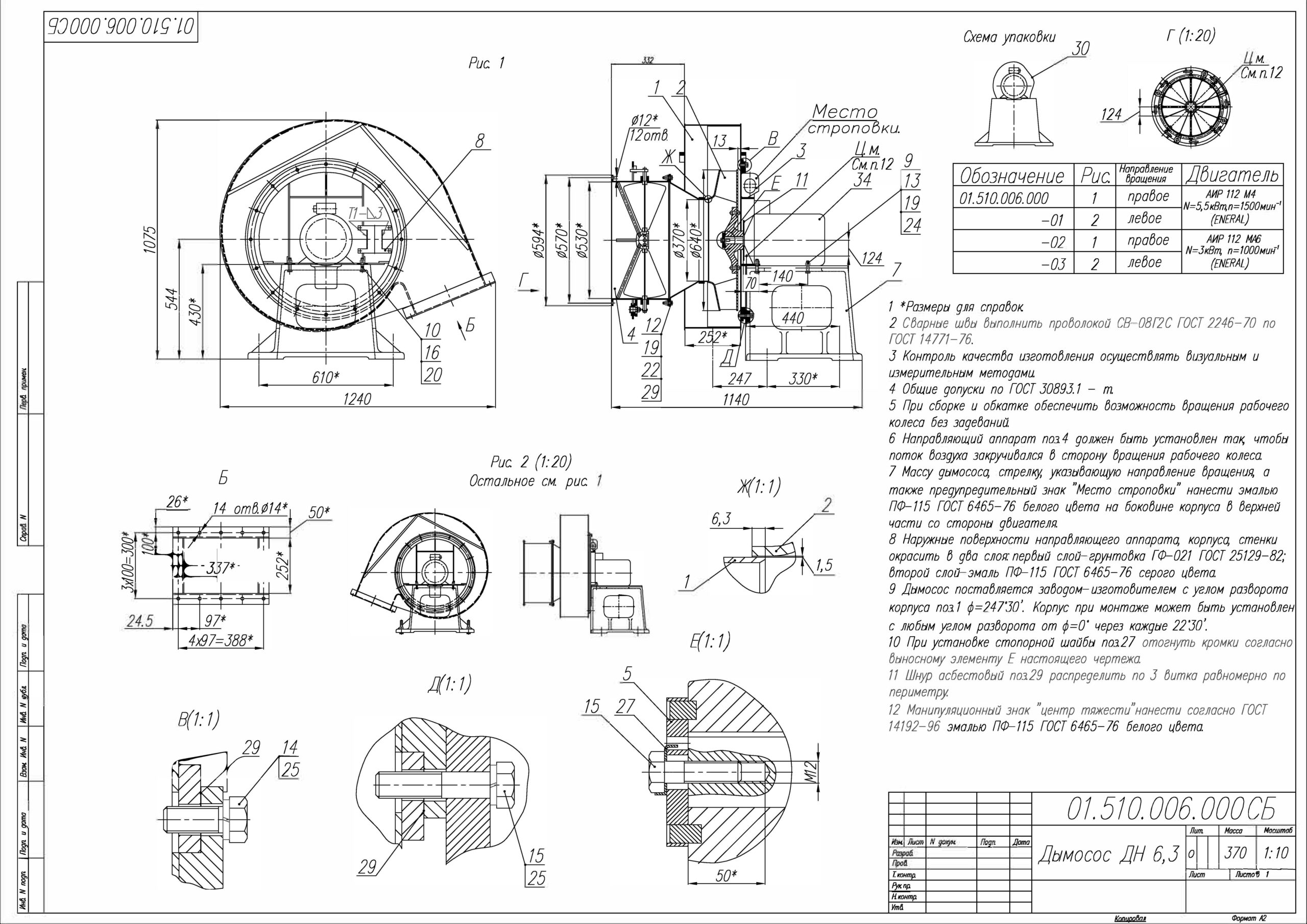

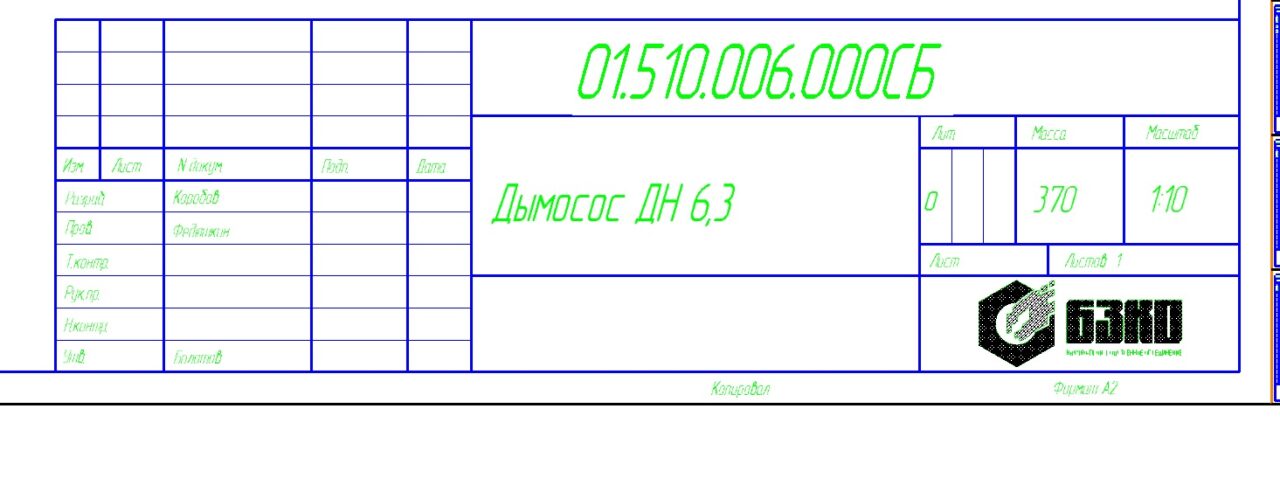

Состав: Сборочный чертеж, деталировка, спецификация

Софт: AutoCAD 2022

Файлы:

01.510.006.000 - ДН 6,3/

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/01.510.006.310 СБ-фланец/

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/01.510.006.310 СБ-фланец/01.510.006.311-полоса.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/01.510.006.310 СБ-фланец/01.510.006.310 СБ-фланец.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/01.510.006.300 СБ-стенка.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/01.510.006.305 Ребро опорное.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/01.510.006.307 Диск.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/01.510.006.303 Пластина.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/01.510.006.304 Ребро.dwg

01.510.006.000 - ДН 6,3/01.510.006.300СБ-стенка/детали/01.510.006.306 Ухо.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.102 (00.3475.509) - Боковина.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.110 СБ (00.1420.042 СБ) - Патрубок входной/

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.110 СБ (00.1420.042 СБ) - Патрубок входной/01.510.006.111 (00.3612.131) - Кольцо.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.110 СБ (00.1420.042 СБ) - Патрубок входной/01.510.006.112(00.3651.061) - Конус.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.103 (00.3610.250) - Броня.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.101 (00.3475.510) - Фланец.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.104(00.3667.003) - Язык.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.100 СБ (00.1044.058 СБ) - Корпус дымососа правый.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.105 - Кольцо компенсирующее.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.120 СБ (00.3656.072 СБ) - Обечайка/

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.120 СБ (00.3656.072 СБ) - Обечайка/01.510.006.121 (00.3650.420) - Обечайка.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.120 СБ (00.3656.072 СБ) - Обечайка/01.510.006.120 СБ (00.3656.072 СБ) - Обечайка.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.120 СБ (00.3656.072 СБ) - Обечайка/01.510.006.122 (00.3406.834-026) - Обечайка.dwg

01.510.006.000 - ДН 6,3/01.510.006.100 СБ - Корпус дымососа правый/01.510.006.106 - Скоба.dwg

01.510.006.000 - ДН 6,3/01.510.006.500 СБ (00.3489.542)-Шайба специальная/

01.510.006.000 - ДН 6,3/01.510.006.500 СБ (00.3489.542)-Шайба специальная/01.510.006.502-палец.dwg

01.510.006.000 - ДН 6,3/01.510.006.500 СБ (00.3489.542)-Шайба специальная/01.510.006.501-диск.dwg

01.510.006.000 - ДН 6,3/01.510.006.500 СБ (00.3489.542)-Шайба специальная/01.510.006.500СБ-шайба специальная.dwg

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/01.510.006.203-конус.dwg

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/01.510.006.204-ступица.dwg

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/01.510.006.202-Лопатка.dwg

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/01.510.006.200СБ-Рабочее колесо.dwg

01.510.006.000 - ДН 6,3/01.510.006.200СБ - рабочее колесо/01.510.006.201-диск.dwg

01.510.006.000 - ДН 6,3/01.510.006.150 СБ - Корпус дымососа левый/

01.510.006.000 - ДН 6,3/01.510.006.150 СБ - Корпус дымососа левый/01.510.006.150 СБ (00.1044.059 СБ) - Корпус дымососа левый.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.420СБ-Опора фиксатора/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.420СБ-Опора фиксатора/01.510.006.422-планка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.420СБ-Опора фиксатора/01.510.006.421-Ухо.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.420СБ-Опора фиксатора/01.510.006.420 СБ-опора фиксатора.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/01.510.006.410 СБ-корпус.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/чертеж для контроля.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/01.510.006.412-втулка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/01.510.006.413-фланец.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.410СБ-Корпус/01.510.006.411-обечайка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.400 СБ Направляющий аппарат.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.417 Обтекатель.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.404 Опора.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.416 Ролик направляющий.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.406 Палец.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.418 Вилка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.405 Скоба.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.409 Палец.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.407 Палец ролика.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.408 Рукоятка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.403 Лопатка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/Детали/01.510.006.401 Спица.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.450СБ-Кольцо поворотное/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.450СБ-Кольцо поворотное/001.510.006.452-палец кольца.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.450СБ-Кольцо поворотное/01.510.006.450 СБ-кольцо поворотное.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.450СБ-Кольцо поворотное/01.510.006.451-кольцо.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/01.510.006.440СБ-Фиксатор/

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/01.510.006.440СБ-Фиксатор/01.510.006.441-рукоятка.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/01.510.006.440СБ-Фиксатор/01.510.006.440СБ-фиксатор.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/01.510.006.430 CБ-фиксатор с цепочкой.dwg

01.510.006.000 - ДН 6,3/01.510.006.400СБ-направляющий аппарат/01.510.006.430СБ-Фиксатор с цепочкой/01.510.006.431-кольцо.dwg

01.510.006.000 - ДН 6,3/01.510.006.000-Дымосос ДН-6,3.dwg

01.510.006.000 - ДН 6,3/ДН-6,3.pdf

01.510.006.000 - ДН 6,3/детали/

01.510.006.000 - ДН 6,3/детали/01.510.006.009-основание.dwg

01.510.006.000 - ДН 6,3/детали/01.510.006.004 - Экран.dwg

01.510.006.000 - ДН 6,3/детали/01.510.006.600 - Постамент.dwg

01.510.006.000 - ДН 6,3/детали/01.510.006.003-шайба регулировачная.dwg
