Дымосос ДН-6,3 на сварной раме

334

2589

200

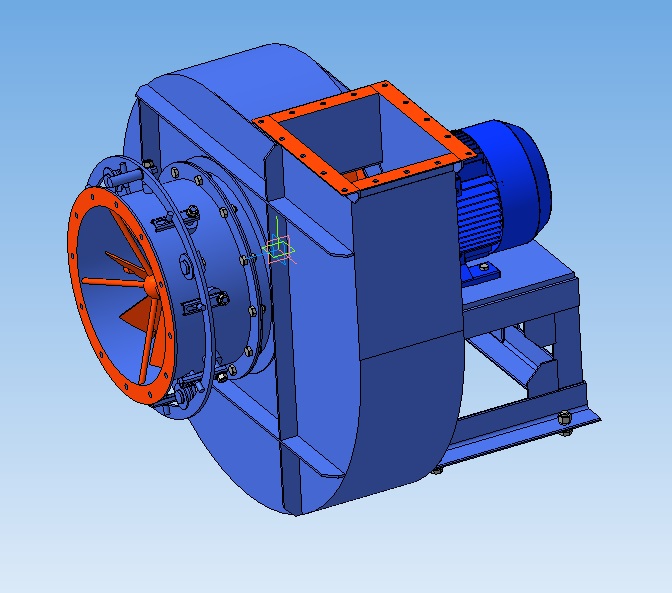

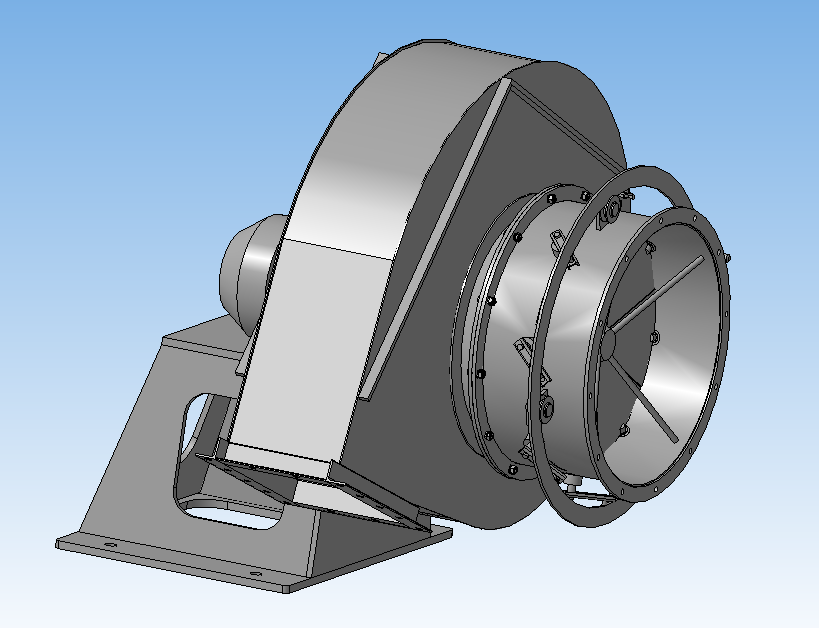

3D модель Дымосос ДН-6,3 на сварной раме

Диаметр рабочего колеса, м 0.63
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя 4А112М4
Установленная мощность двигателя, кВт 5.5
Потребляемая мощность, кВт 1.5
Производительность на всасывании, м3/ч 5102
Полное давление, даПа 88
Температура перемещаемой среды на всасывании, С 200
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 2
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 1150х1240х1075
Масса с э/дв. (без э/дв.), кг 370 (315)
Угол разворота корпуса при поставке (монтаже) 247°30 (0°-270° через 22°30)

3 на сварной раме 3D Модели ДН-6 дымосос

Автор

Сергей

Дата

25.12.2014

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 14 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ДН-6,3
- Колесо рабочее
  - Колесо рабочее.a3d
  - Ступица.m3d
  - Конус.m3d
  - Диск.m3d
  - Лопатка.m3d
- АИР 112, 1500, 5,5.m3d
- Язык.a3d
- ДН-6,3.a3d
- Кольцо.m3d
- Ребро опорное.m3d
- Фланец.m3d
- Патрубок входной.a3d
- Полоса 60х30.m3d
- Ребро стенки 2.m3d
- Часть языка.m3d
- Ребро.m3d
- Фланец корпуса.m3d
- Корпус ДН-6,3.a3d
- Конус.m3d
- Обечайка.m3d
- АИР 112, 1500, 5,5.m3d.a3d
- Диск.m3d
- Стенка.a3d
- Рамка.a3d
- Фланец стенки.m3d
- Уголок 45-427.m3d
- Скоба грузовая.m3d
- Боковина 2.m3d
- Уголок 45-252.m3d
- Часть языка 2.m3d
- Компенсирующее кольцо.m3d
- Направляющий аппарат
  - Спица.m3d
  - Рукоятка 2.m3d
  - Вилка.m3d
  - Рукоятка.m3d
  - Фланец.m3d
  - Лопатка СБ.a3d
  - Направляющий аппарат СБ.a3d
  - Опора фиксатора.m3d
  - Опора.m3d
  - Обечайка.m3d
  - Втулка.m3d
  - Ролик СБ.a3d
  - Штифт.m3d
  - Обтекатель.m3d
  - Ось.m3d
  - Опора фиксатора СБ.a3d
  - Палец лопатки 2.m3d
  - Кольцо поворотное.m3d
  - Рукоятка СБ.a3d
  - Ролик направляющий.m3d
  - Палец ролика.m3d
  - Палец лопатки 1.m3d
  - Корпус.a3d
  - Кольцо поворотное СБ.a3d
  - Лопатка.m3d
- Постамент
  - боковина.m3d
  - задний лист.m3d
  - Постамент.a3d
  - Верхний лист.m3d
  - Крепежный лист.m3d
  - Нижний лист.m3d
- Пластина.m3d
- Боковина 1.m3d
- Ребро стенки.m3d
- Броня.m3d
- Экран.m3d
- Ухо.m3d
