Рама для привода дымососа ДН-19

0
45
1492
14
1
60

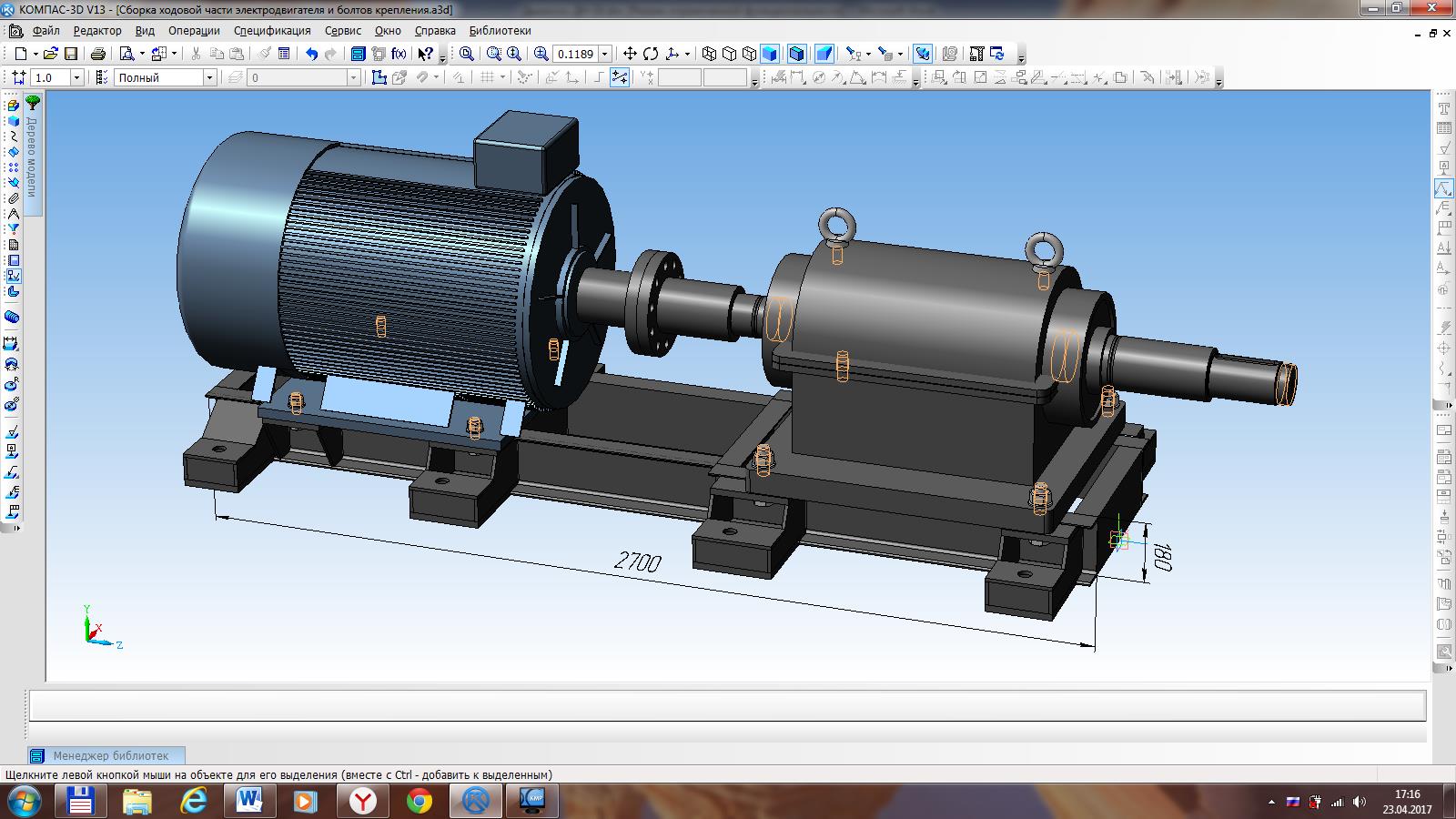

Рама дымососа ДН-19 для электродвигателя АИР355МВ6 была спроектирована взамен существующей, состоящей из двух частей и затруднявшей соосно совместить вал электродвигателя с валом ходовой части дымососа. Представляет собой цельносварную металлоконструкцию с каркасом из швеллера 18П, остальные элементы из стального листа толщиной от 4-х до 20 мм. На рисунке и на одном из чертежей показаны для наглядности монтируемые на раму электродвигатель и ходовая часть дымососа (без улитки).
