Дымосос ДН-9 правый без крыльчатки

0
4
92
0
0
100

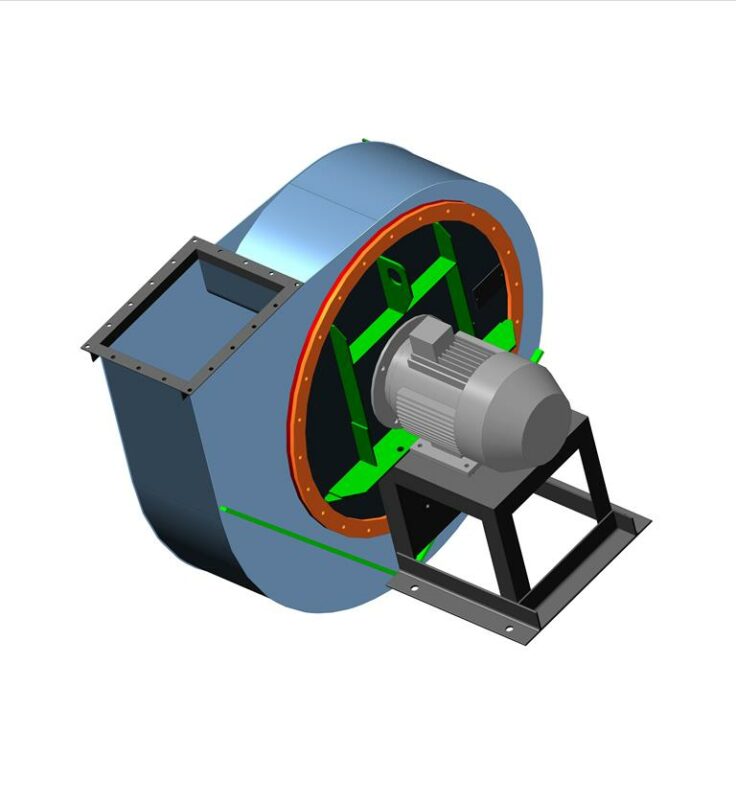

3D модель Дымосос ДН-9 правый без крыльчатки

Модель габаритная. Из сборок с деталями: рама, корпус, электродвигатель. масштаб 1:1. Твердотельное моделирование.

15 кВт 3D Модели ДН-9 ДН-9-1500-15 дымосос
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Hipack
Дата
29.03.2024
Язык
Русский
Состав
ЗD Сборка
Софт
КОМПАС-3D 16.1 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Рама облегченная
    • Рама ДН-9 облегченная.a3d
    • Детали
      • Лист верхний.m3d
      • Лист фронтальный.m3d
      • Нога.m3d
      • Уголок опорный поперечный.m3d
      • Уголок опорный.m3d
      • Уголок поперечный.m3d
      • Уголок продольный.m3d
  • Стенка
    • 00.3485.031-01 - Стенка задняя.a3d
    • Детали
      • 00.3406.209-04 - Лист 6 60х480.m3d
      • 00.3406.209-05 - Лист 6 60х150.m3d
      • 00.5402.034-01 - Фланец.m3d
      • Бобышка.m3d
      • Диск.m3d
      • Крышка.m3d
      • Пластина.m3d
      • Ребро опорное.m3d
      • Ребро.m3d
      • Ухо.m3d
  • Корпус дымососа
    • 00.1044.041 - Корпус ДН-9 правый.a3d
    • Сборочные
      • Язык
        • 00.3406.019-17 - Лист.m3d
        • 00.3650.056 - Язык.a3d
        • 00.3650.181 - Труба 60х6.m3d
      • Фланец
        • 00.3845.009 - Фланец.a3d
        • Детали
          • L = 300 - Уголок 45х4.m3d
          • L = 500 - Уголок 45х4.m3d
      • Конус входной
        • 00.1420.004-01 - Конус входной.a3d
        • Детали
          • 00.3475.250 - Фланец.m3d
          • 00.3612.006 - Обечайка.m3d
    • Детали
      • 00.3406.025-15 - Ребро.m3d
      • 00.3406.025-21 - Ребро.m3d
      • 00.3406.371-04 - Ребро.m3d
      • 00.3406.371-06 - Ребро.m3d
      • 00.3475.317 - Боковина.m3d
      • 00.3656.023-01 - Обечайка.m3d
      • 00.5402.036-01 - Фланец.m3d
      • Кольцо компенсирующее.m3d
  • Детали
    • Электродвигатель АИР160S4 (IM 2081).m3d
  • 00.8046.030-04 - ДН-9Л правый.a3d
