Холодильная система компрессорно-конденсаторного агрегата сплит-системы для кондиционирования воздуха

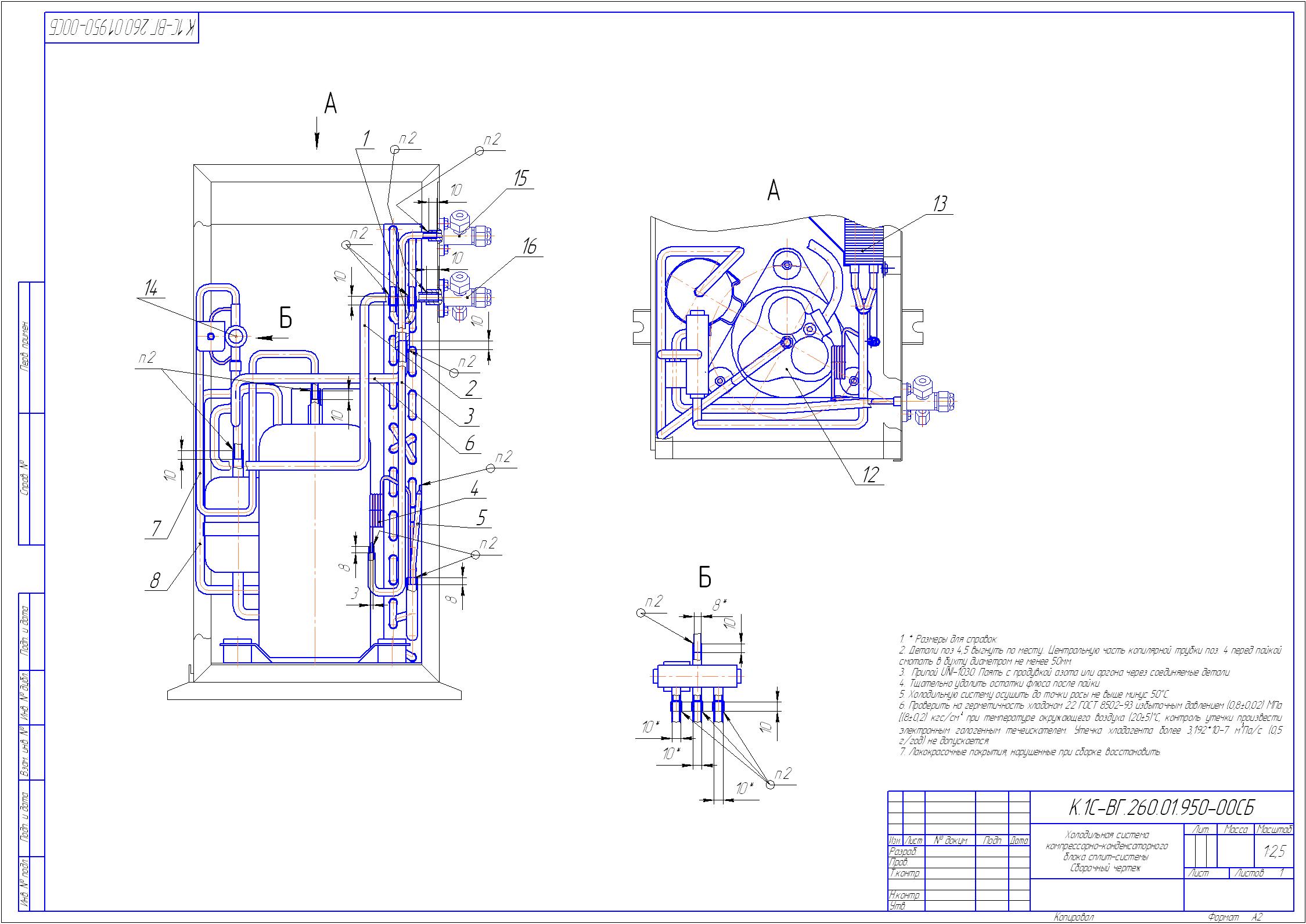

Сборочный чертеж с деталировкой холодильной системы компрессорно-конденсаторного блока сплит-системы для кондиционирования воздуха. Холодильная система для кондиционера холодопроизводительностью 3,5 кВт, работающего на хладоне R22, питание - однофазное, 220В. Обозначение изделия - произвольное.

Состав: Сборочный чертеж (СБ), Деталировка (разветвитель, трубки, входящие в систему), Спецификации Язык документа

Софт: КОМПАС-3D V8

Каталог / Инженерные системы / Вентиляция и кондиционирование / Холодильная система компрессорно-конденсаторного агрегата сплит-системы для кондиционирования воздуха

Просмотр файлов
холодильная система\Разветвитель.cdw
холодильная система\Разветвитель.spw
холодильная система\Тр 260.01.951.cdw
холодильная система\Тр 260.01.952.cdw
холодильная система\Тр 260.01.955.cdw
холодильная система\Тр 260.01.956.cdw
холодильная система\Тр 260.01.957.cdw
холодильная система\Холод система.spw
холодильная система\Холодил система.cdw
холодильная система
