Кожух вентиляционный поворотный

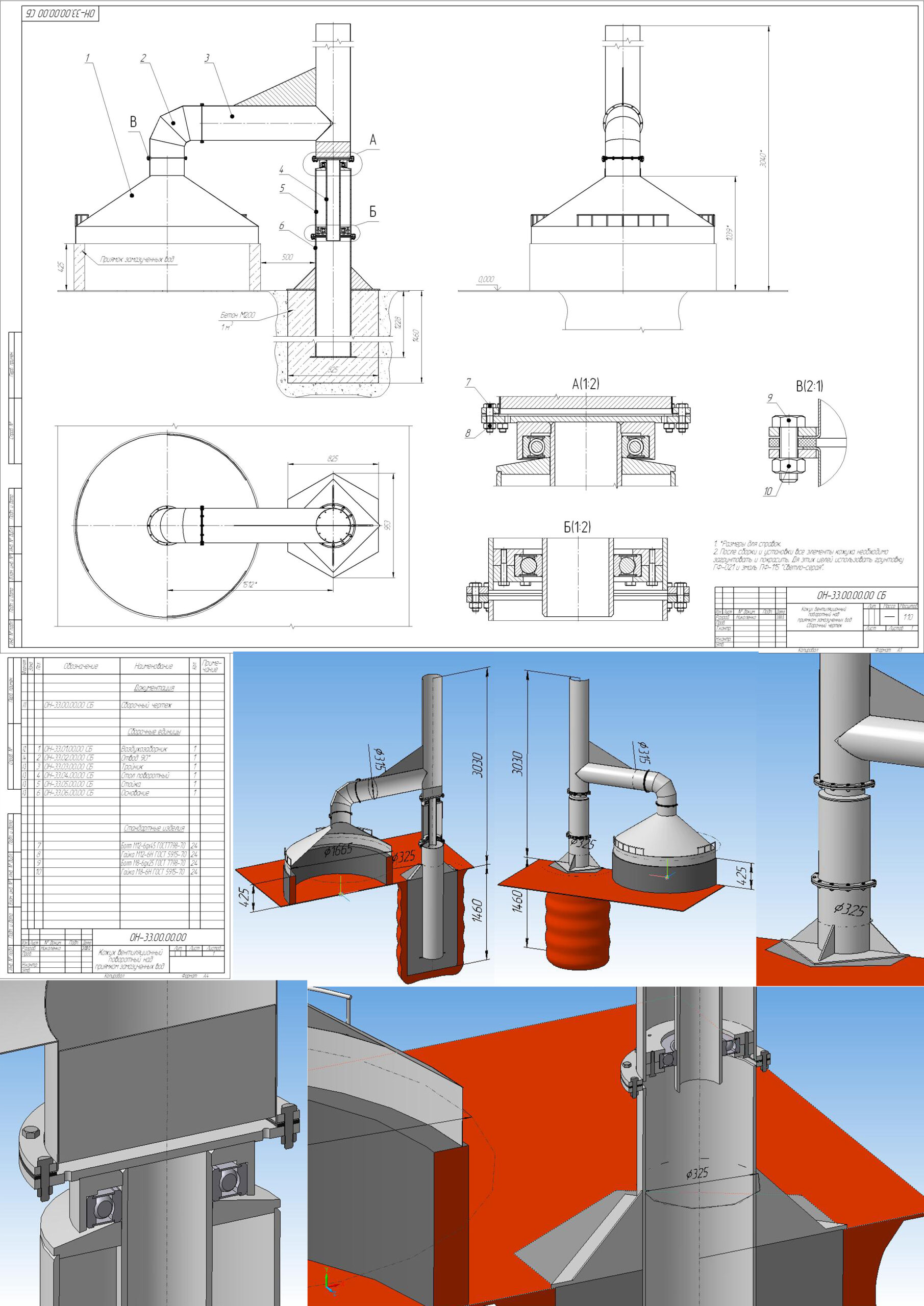

Кожух вентиляционный поворотный спроектирован для отвода пара над лотком замазученных стоков на предприятии заказчика. Представляет собой сборную металлическую конструкцию изготовленную из листового железа толщиной 1 – 1,5 мм, установленную на поворотном основании из трубы, которое, в свою очередь, смонтировано в бетонном лотке. На кожухе нет козырька, т.к. в действительности будет установлен под навесом.

Состав: 3D Сборка, деталировка, сборочный чертеж, спецификации Язык документа

Софт: КОМПАС-3D v16.1
